Creazione di Finestre e Porte

Nota: Parte dell'add-on Library Part Maker. Vedere Library Part Maker.

Definizione del Livello di Dettaglio di Porte e Finestre

Livello di Dettaglio 2D selezionato

LoD predefinito

LoD 1 sostituzione

LoD 2 sostituzione

LoD 3 sostituzione

Completo

Completo

Medio

Bassa

Apertura vuota di sistema

Medio

Medio

Bassa

Completo

Apertura vuota di sistema

Bassa

Bassa

Medio

Completo

Apertura vuota di sistema

Livello di Dettaglio 3D selezionato

LoD predefinito

LoD 1 sostituzione

LoD 2 sostituzione

LoD 3 sostituzione

Completo

Completo

Semplificata

Schematico

Apertura vuota di sistema

Semplificata

Semplificata

Schematico

Completo

Apertura vuota di sistema

Schematico

Schematico

Semplificata

Completo

Apertura vuota di sistema

Origini del Componente Porta/Finestra

Nel caso di Elementi di Libreria di Porte e Finestre si applica una metodologia speciale.

Le origini dei componenti per i simboli di porte/finestre 2D devono essere allineate con il centro dell'apertura della parete della porta/finestra e il bordo esterno della parete in cui saranno posizionati.

Le origini dei componenti per i modelli di porte/finestre 3D devono essere allineate con il centro inferiore dell'apertura della porta/finestra.

Macintosh HD:Users:rkalocay:Desktop:Screen Shot 2015-08-05 at 09.09.12.png

Simbolo porta con Origine componente su hotspot

Definizione di Tolleranza Porta/Finestra

Assegnazione LPM

Contenuto visualizzato con le corrispondenti Opzioni Vista Modello (MVO): Livello di Dettaglio dei simboli Porta, Finestra e Lucernario

Tolleranza 2D Completa

Simbolo in pianta completo

Tolleranza 2D Medio

Simbolo in pianta medio

Tolleranza 2D Basso

Simbolo in pianta basso

Il Foro architettonico è la parte del muro tagliata per fare spazio all'intera struttura della porta/finestra.

Altezza Foro è uguale a Larghezza quota infisso più la Tolleranza orizzontale.

Altezza Foro è uguale a Altezza quota infisso più la Tolleranza verticale.

Macintosh HD:Users:rkalocay:Desktop:NominalSizes.png

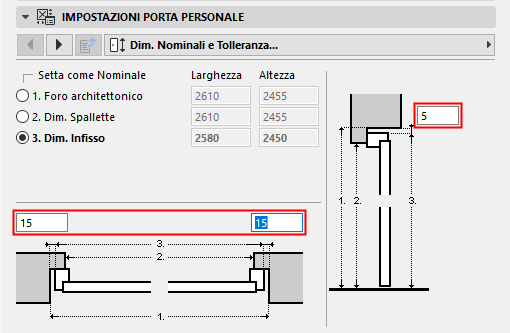

Valori Tolleranza in Impostazioni personali Porta

Principi di progettazione della Tolleranza

Il simbolo 2D di tolleranza deve essere sempre disegnato (utilizzando gli strumenti 2D di Archicad) sul lato sinistro dei simboli 2D di porte/finestre, con la stessa larghezza per tutti i simboli 2D utilizzati in un Elemento di Libreria di Porte/Finestre.

I simboli di tolleranza 2D verranno automaticamente aggiunti ai bordi destro, superiore e inferiore della porta/finestra e saranno regolati parametricamente ai bordi del Foro architettonico. Il modello 3D verrà creato automaticamente, in base alla larghezza della tolleranza definita nel Simbolo 2D e allo spessore del telaio della porta/finestra. Le superfici di tolleranza e larghezza verranno automaticamente aggiunte all'interfaccia utente porta/finestra come valori parametrici.

Macintosh HD:Users:rkalocay:Desktop:Screen Shot 2015-08-06 at 15.01.59.png

Tolleranza visualizzata con Assegnazione LoD Bassa, Media e Completa

Linee di Apertura, Cardini e Maniglie

Assegnazione LPM

Contenuto visualizzato con Opzione Vista Modello (MVO): Impostazioni varie per Elementi di libreria

Linea Apertura Verso Cardini Completa

Mostra Linea di Apertura (orientamento Cardini, 3D completo)

Linee Apertura su Cardini Semplificate

Mostra Linea di Apertura (orientamento Cardini, 3D semplificato)

Linea di Apertura Cardini Schematico

Mostra Linea di Apertura (orientamento Cardini, 3D schematico)

Linee Apertura su Maniglia Complete

Mostra Linea di Apertura (orientamento Maniglia, 3D completo)

Linee Apertura su Maniglia Semplificate

Mostra Linea di Apertura (orientamento Maniglia, 3D semplificato)

Linee Apertura su Cardini Schematiche

Mostra Linea di Apertura (orientamento Maniglia, 3D schematico)

Principi di progettazione per Linee di apertura, Cardini e Maniglie

Macintosh HD:Users:rkalocay:Desktop:Screen Shot 2015-08-05 at 09.40.40.png

Orientamento della Linea di apertura


Orientamento Linea di Apertura Cardini

LPM consente di definire qualsiasi numero e direzione di linee di apertura e/o simboli di Operazioni di Apertura in modelli 3D utilizzando gli strumenti 3D di Archicad. Le linee di apertura 3D possono essere definite usando lo strumento Forma (impostato sul Metodo Geometrico Linea).

Macintosh HD:Users:rkalocay:Desktop:NBS OC:Manual:Screen Shot 2015-08-05 at 09.54.11.png

È anche possibile utilizzare ad esempio l'Elemento di Libreria Testo 3D (dalla libreria Archicad standard) per definire eventuali annotazioni di testo fisse.

Considerando i vari standard per la direzione delle linee di apertura, LPM fornisce 2 serie di assegnazioni che definiscono l'orientamento della linea di apertura come "Cardini" o "Maniglia".

Il controllo Orientamento Linea di Apertura (disponibile in Opzioni Vista Modello e nell'interfaccia utente dell'Elemento di Libreria) consente all'utente di invertire il loro posizionamento secondo le necessità.

Posizionamento del Gruppo Maniglia Porta/Finestra

Si noti che l'opzione per il Gruppo Maniglia 3D è disponibile solo per il LoD "Modello 3D Completo".

Assegnazione LPM

Uso del contenuto

Maniglie Interne Complete

Utilizzato per il Gruppo Maniglia sul lato interno dell'apertura

Maniglie Esterne Complete

Utilizzato per il Gruppo Maniglia sul lato esterno dell'apertura

LPM consente la definizione di qualsiasi numero e direzione dei tipi di Gruppo Maniglia, separati per i lati interni ed esterni delle aperture. Il tipo di Gruppo Maniglia è selezionabile tra i tipi Archicad standard o da qualsiasi Elemento di Libreria Componente Maniglia Personale (nelle librerie caricate).

Principi di progettazione per il Posizionamento della Maniglia

Usare le linee 3D che possono essere definite dallo strumento Forma (impostato sul Metodo Geometrico Linea)

Macintosh HD:Users:rkalocay:Desktop:NBS OC:Manual:Screen Shot 2015-08-05 at 09.54.11.png

Definizione (linea di Forma)

Macintosh HD:Users:rkalocay:Desktop:Screen Shot 2015-08-12 at 15.43.32.png

Origine Forma

L'origine della forma verrà utilizzata come punto di ancoraggio (nello spazio 3D, quindi la linea della forma deve essere posizionata sulla superficie della porta/finestra) e la direzione della linea verrà utilizzata come orientamento del Gruppo Maniglia. La lunghezza della linea non influisce sulla posizione o sulla forma della maniglia finale. Di seguito è illustrato il rapporto tra una linea di Forma utilizzata per la progettazione e il modello di Maniglia finale:

Macintosh HD:Users:rkalocay:Desktop:Screen Shot 2015-08-12 at 15.58.36.png

Il tipo di assegnazione definirà l'orientamento della maniglia rispetto alla faccia Interna o Esterna di una porta o finestra.

Vedere Origini del Componente Porta/Finestra.

Accessori e ferramenta standard di Porte e Finestre

Le funzionalità e gli elementi parametrici seguenti di porte o finestre della libreria Archicad standard verranno aggiunti automaticamente a ciascuna porta o finestra:

Finestre

Apertura Muro – Spalletta

Apertura Muro – Chiusura Muro

Apertura Muro – Rientranza Muro

Apertura Muro – Arco in muratura

Apertura Muro – Attributi

Accessori e Ferramenta – Soglia/Davanzale

Accessori e Ferramenta – Davanzale

Accessori e Ferramenta – Intelaiatura interna/esterna

Accessori e Ferramenta – Parasole

Accessori e Ferramenta – Angolo personalizzato

Accessori e Ferramenta – Attributi

Porta

Apertura Muro – Spalletta

Apertura Muro – Chiusura Muro

Apertura Muro – Arco in muratura

Accessori e Ferramenta – Soglia

Accessori e Ferramenta – Intelaiatura interna/esterna

Accessori e Ferramenta – Parasole

Accessori e Ferramenta – Attributi

Parametri di sistema predefiniti per Porte e Finestre

Larghezza – larghezza dell'assieme Porta/Finestra

Altezza – altezza dell'assieme Porta/Finestra

Spessore nominale telaio – spessore del telaio dell'assieme Porta/Finestra

Visualizzazione dell'orientamento – Se impostato su 'Automatico' i valori della Posizione predefinita dell'etichetta e della posizione inversa etichetta saranno utilizzati per le etichette Porta/Finestra e nei programmi interattivi. Se impostato su 'Personalizzato', verrà invece utilizzato il valore del parametro Orientamento personalizzato.

Orientamento personalizzato – utilizzato in combinazione con il parametro Verso Visualizzazione

Posizione predefinita Etichetta – (default su 'L' per 'Sinistra') utilizzata insieme al parametro Verso Visualizzazione

Posizione Inversa Etichetta – (default su 'R' per 'Destra') utilizzata insieme al parametro Verso Visualizzazione

Operazione IFC – Definizione dell'operazione IFC

Superfici > Tolleranza Superficie Esterna Porta/Finestra – retino tolleranza superficie esterna

Superfici > Tolleranza Superficie Interna Porta/Finestra – retino tolleranza superficie interna

Superfici > Superficie maniglia Porta/Finestra – superficie delle maniglie Porta/Finestra

Penne> Penna linea di apertura – penna delle linee di apertura Porta/Finestra
