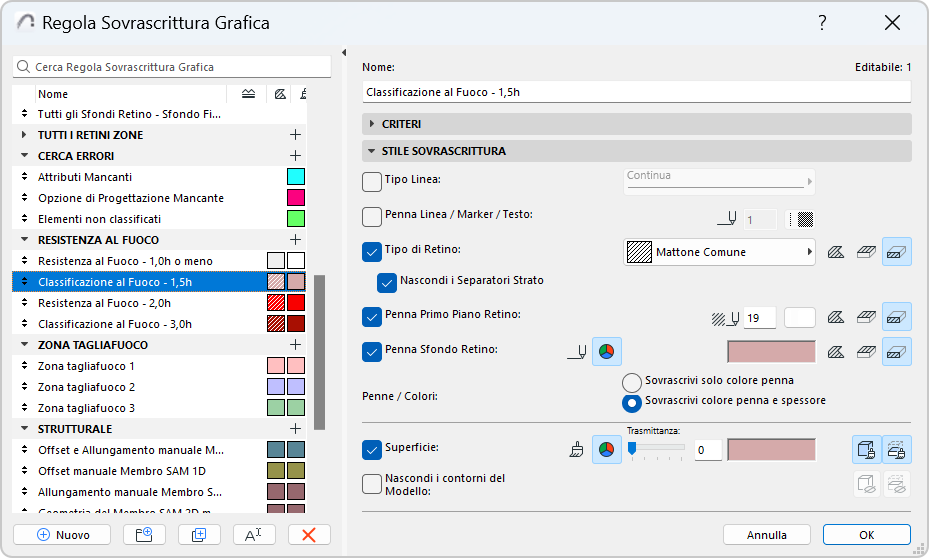

Usare questa finestra di dialogo per creare e modificare le regole.
Per aprirlo, procedere in uno dei seguenti modi:
•Documento > Sovrascritture Grafica > Regole Sovrascrittura Grafica
•Nella finestra di dialogo Combinazioni di Sovrascrittura Grafica: fare clic su Gestione delle Regole
•Nella finestra di dialogo Opzioni Filtro Ristrutturazione: fare clic sul pulsante Regole Sovrascrittura Grafica
Le Regole sono elencate sul lato sinistro della finestra di dialogo. Le icone colorate indicano il Tipo di linea, il Tipo di retino, le penne di Primo Piano e di Sfondo e la Superficie (se presente) definita per ciascuna regola.
Le prime tre regole corrispondono ai tre Stati di Ristrutturazione: Esistente, Da Demolire, e Nuova.
Selezionare le eventuali Regole per visualizzare dei pannelli Criteri e Stile Sovrascrittura sulla destra.

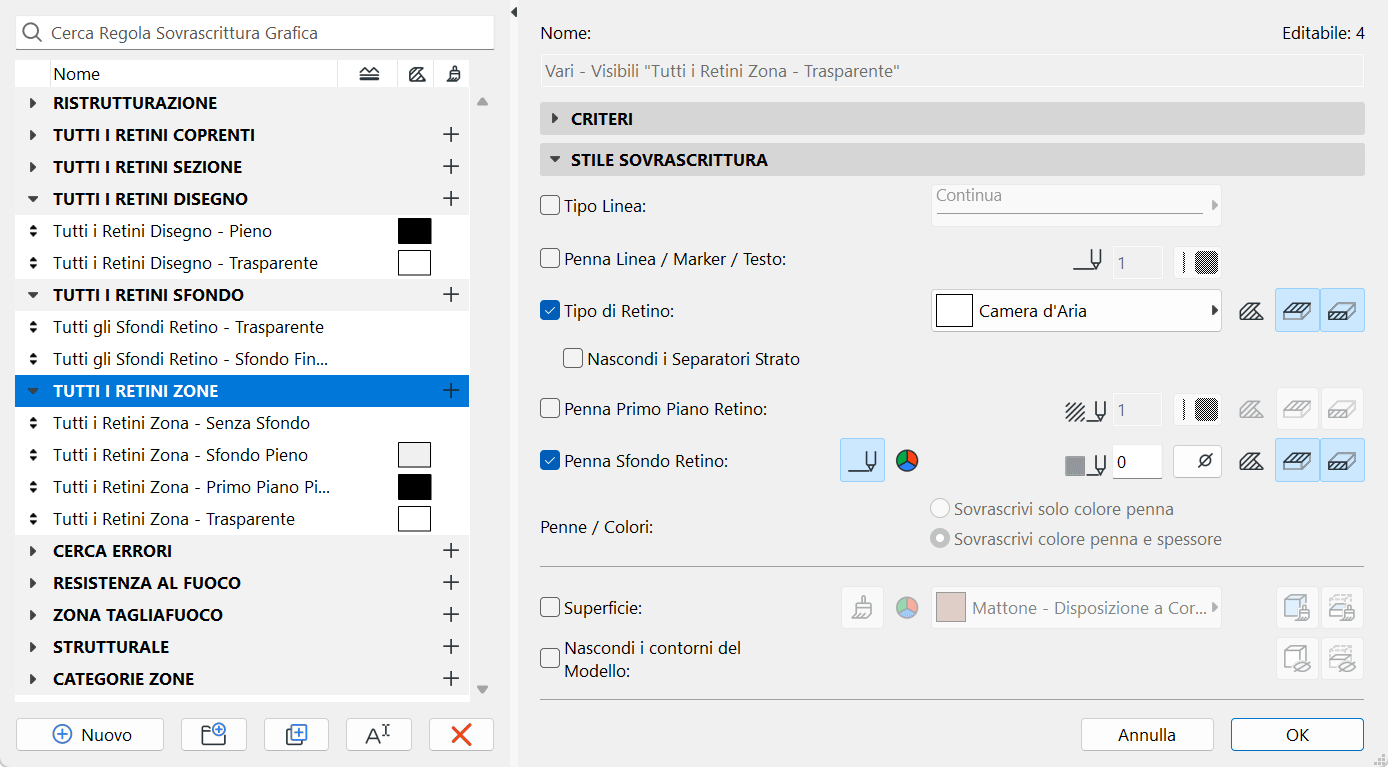

1.Fare clic su Nuovo
–nella parte inferiore della finestra di dialogo Regole Sovrascrittura Grafica
–dal menu contestuale di una Regola o di un Gruppo di Regole
Nota: le regole per i tre Stati di Ristrutturazione non possono essere duplicate.
2.Usare i pannelli sul lato destro della finestra di dialogo per definire i Criteri e lo Stile Sovrascrittura della regola.

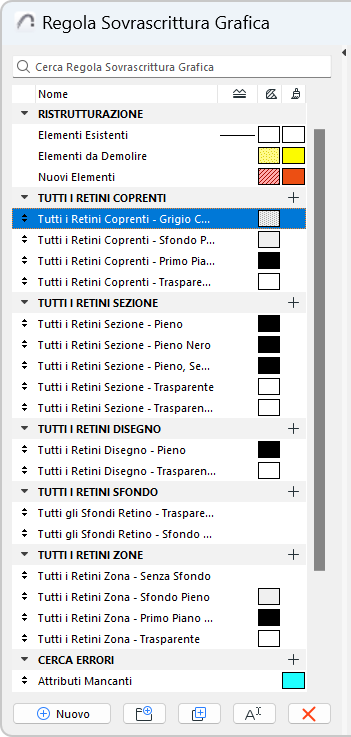

Organizzare le regole in gruppi
•È possibile organizzare, ordinare e visualizzare facilmente anche un gran numero di regole
•È possibile spostare le regole trascinandole da un gruppo all'altro.
•I menu contestuali sono presenti quando servono
•La ricerca facilita l'individuazione di qualsiasi regola o gruppo in base ai loro nomi.
Aggiungi nuovo Gruppo di regole
Fare clic su Nuovo gruppo
–nella parte inferiore della finestra di dialogo Regole Sovrascrittura Grafica
–dal menu contestuale di un Gruppo di regole

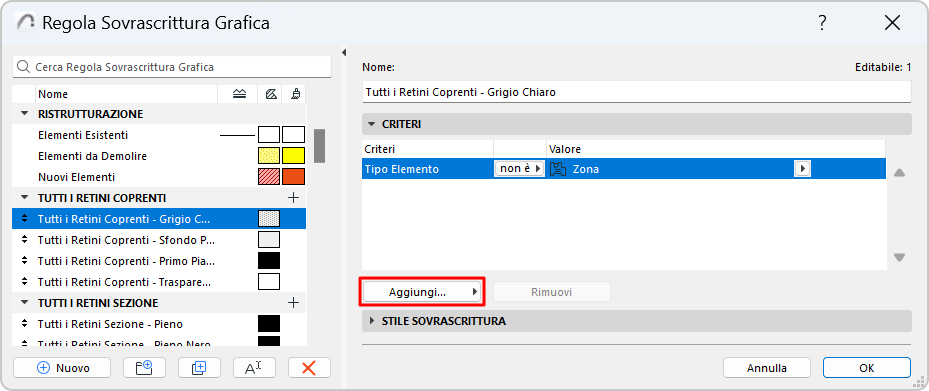

Definizione dei criteri delle regole
Questi criteri definiscono quali elementi dovranno ricevere la sovrascrittura.
Nota: i Criteri per i tre Stati di Ristrutturazione non possono essere editati. (Lo Stato Ristrutturazione viene assegnato agli elementi del modello individualmente).
1.Nell'elenco dei Criteri, la prima riga è sempre Tipo Elemento. (I sottoelementi, come Pannello Curtain Wall o Faccia Forma, non sono disponibili da qui.)
2.Selezionare questa prima riga e fare clic sulla freccia nera alla fine della riga per scegliere ossia il tipo di elemento al quale si deve applicare la regola.
3.Per definire dei criteri aggiuntivi, fare clic sul pulsante Aggiungi... per aprire una lista di Lista di Parametri e Proprietà.
4.Scegliere uno o più criteri (usare il campo di ricerca in alto per trovarli più rapidamente), quindi fare clic su Aggiungi (o premere Invio) per aggiungerli alla lista.
5.Definire i criteri aggiuntivi. La lista dei criteri disponibili dipende dall'elemento o dagli elementi definiti nella riga o nelle righe soprastanti.
Nota: questa interfaccia è simile a quella della finestra di dialogo Trova e Seleziona, ma qui le Proprietà IFC non sono disponibili.
Vedere Definire criteri aggiuntivi: Parametri e Proprietà.
Nota: definire un "Lucido" o una "Combinazione lucidi" come criterio significa che la sovrascrittura può interessare gli elementi che sono visibili in base alla Combinazione lucidi indicata.

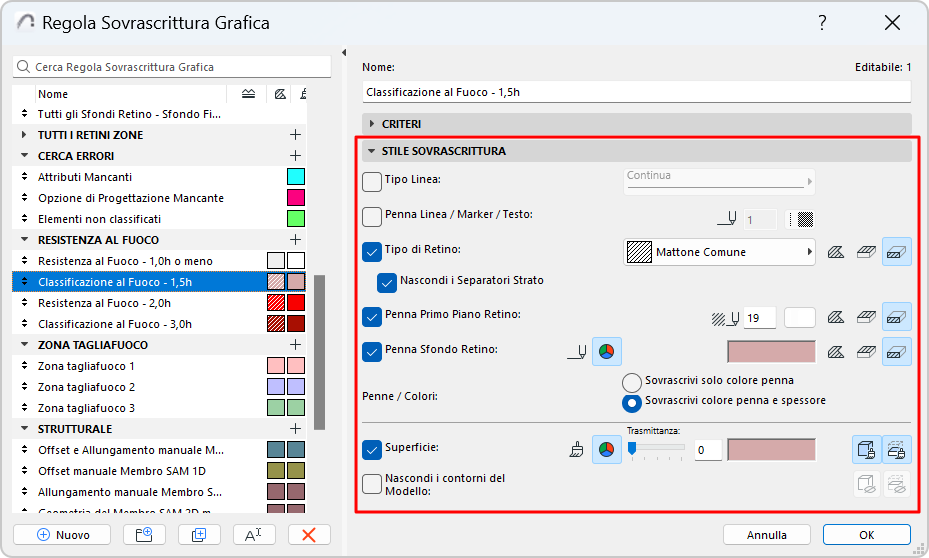

Definizione dello Stile Sovrascrittura
Stile Sovrascrittura definisce l'aspetto della sovrascrittura.
Spuntare le caselle degli attributi che si vogliono usare in questa sovrascrittura grafica.
•Per i controlli relativi ai retini (Tipo di Retino, Penna Retino, Penna Sfondo Retino):
–Fare clic su uno o più icone per scegliere quale categoria (Retino Disegno, Retini Coprenti, Retini Sezione) deve essere interessata dalla sovrascrittura.
–Utilizzare il controllo del numero penna o il selettore del colore per scegliere un colore.
Note:
–I Retini Coprenti includono gli elementi Retino nella categoria "Superficie (Retino Coprente)".
–I Retini Sezione includono gli elementi nella categoria "Materiale da Costruzione (Retino Sezione)".
•Per Superficie: fare clic su una o entrambe le icone per applicare la sovrascrittura alle Superfici selezionate e/o non sezionate.
Nota: oltre alle impostazioni di sovrascrittura qui elencate, è possibile includere ulteriori impostazioni di sovrascrittura nel Filtro della Ristrutturazione. Queste possono essere impostate nella finestra di dialogo Opzioni Filtro della Ristrutturazione.
