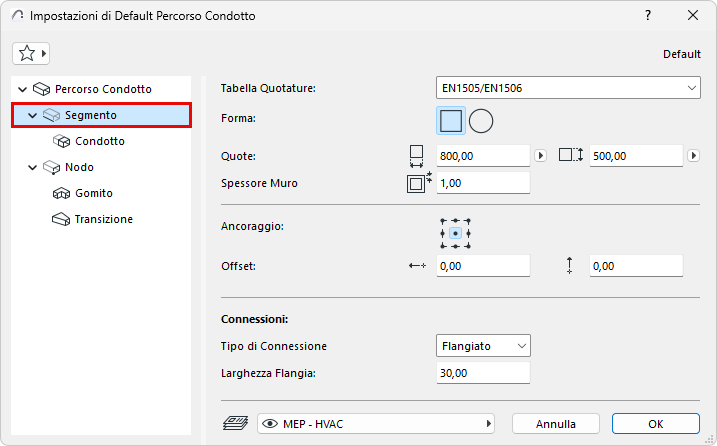

Percorso Impostazioni Segmento

Tabella Dimensioni

Scegliere una Tabella dimensionale. (Definire le tabelle a Specifiche Percorso.)

Forma

(Solo Conduttura:) Scegliere una sezione trasversale: Rettangolare o Circolare.

Quotature

•(Solo Conduttura:) Per il rettangolo: Inserire le dimensioni della sezione trasversale.

•Scegliere uno Standard di Quotatura circolare dalle Tabelle di Quote definite. Vedere Specifiche Percorso.

Nota: è possibile personalizzare la sezione trasversale di qualsiasi segmento durante l'immissione: vedere Modifica al volo dei parametri del Percorso.

Spessore Muro

Spessore della parete dell'elemento MEP.

Allineamento e offset

Vedere Modifica Segmento - Allineamento e spostamento

Tipo di Connessione

Scegliere il tipo appropriato (ad es. Flangiato, Saldato, Semplice) - questo varia a seconda del tipo di Percorso. Immettere la larghezza/il diametro, se applicabile.

Quindi i gomiti e i nodi del segmento utilizzeranno i collegamenti secondo le scelte effettuate.

Nota: quando si collega un elemento di percorso a un oggetto MEP indipendente, l'elemento di percorso "eredita" automaticamente il Tipo di connessione dell'oggetto, invece del Tipo di connessione impostato per l'elemento di percorso.
