선은 옵션 > 요소 속성 > 선에 정의된 속성입니다.
선 유형은 설정 대화 상자에서 Archicad 요소에 할당됩니다.
예를 들어, 기둥이 2D 창에서 어떻게 나타나는지 정의할 때, 코어 외곽선, 오버헤드 디스플레이, 교차 심볼에 다른 선들을 적용할 수 있습니다.
선 종류 편집 및 관리

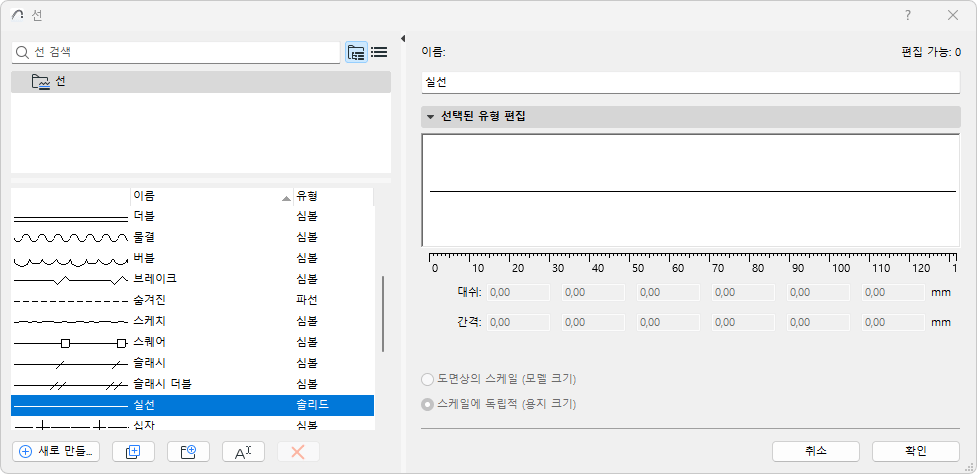

선 대화상자 (옵션 > 요소 속성 > 선)를 사용하여 표준 선 (실선, 점선, 파선 등)을 수정하고 사용자 정의 선을 정의합니다.
일반 정보는, 속성 대화 상자 사용 참조.
대화 상자의 왼쪽에서 선 유형을 선택하여 오른쪽에서 매개변수를 편집합니다.
참고: 솔리드 선은 편집할 수 없습니다.
1.새로 만들기를 클릭합니다.
2.선 유형 선택:
선 무게
가는 선 (기본값)
기본적으로, 모든 선은 가는 선 폭(1 픽셀)으로 표시됩니다.
•또한, 굵은 단면 선 (뷰 > 화면 표시 뷰 옵션)을 활성화할 수 있고, 이는 모든 단면선을 굵게 (실제 펜 두께와는 관계없이 2픽셀 굵기) 보여줍니다. 다른 모든 선은 가는 선이 됩니다.
실제 선 두께
뷰 > 화면 표시 뷰 옵션에서 선 실제 두께를 활성화합니다. 각 선의 펜 두께는 (펜과 색상 대화상자에서 정의된) 펜 두께 값에 근거해 표시됩니다.
선 배율
화면에, 인쇄나 플로터에 나타나는 선의 모양은 다음의 옵션에 따라 달라집니다:
•계획에 따른 배율 (모델 크기): 모든 출력에 모델과 동일한 배율로 선 유형을 표시합니다.
참고: 왜곡될 수 있기 때문에 만약 프로젝트 축척이 선 유형과 다르다면 축척된 선 유형을 편집하는 것을 피하세요.
•축척에 독립적 (용지 크기): 출력 배율과 상관없이 현재 선 유형을 고정된 크기로 나타내고, 플로트하고, 인쇄합니다.
