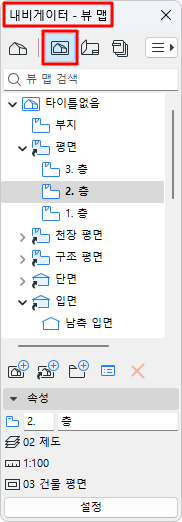

프로젝트에 저장된 뷰의 목록입니다.
뷰포인트 아이콘 (내비게이터 및 탭바에서)은 파란색입니다.
검색 필드를 사용하여 이름으로 항목을 찾습니다.
뷰란?
뷰는 뷰포인트의 저장된 버전입니다. 각 뷰는 특정 목적을 위해 구성한 뷰 설정에 의해 정의됩니다.
뷰 설정은 다음과 같습니다:
•축척
•부분 구조 디스플레이
•펜 세트
•모델 뷰 옵션 조합
•그래픽 오버라이드
•리노베이션 필터
•디자인 옵션 조합
•구조 해석 모델 설정
•평면 절단면
•치수
•줌 및 회전
•(3D 창 뷰에 대한) 이미지 설정은 3D 투영 설정(줌 확대축소를 포함), 3D에서 필터된 요소, 3D 스타일, 3D 절단면, 3D 단면도법, 포토렌더링 설정을 포함합니다.
•현존 선택 (3D 에서만)
뷰 설정 대화상자 참조.
새로운 뷰를 설정하려면, 프로젝트 창(평면, 단면/입면/IE, 3D 문서, 상세, 워크시트, 3D, 대화형 일람표, 또는 목록)을 열고 필요한 대로 그 설정 중 일부 또는 모두를 조정합니다.
하단 스크롤바의 "빠른 옵션" 컨트롤을 사용하면 편리합니다.
빠른 옵션 바 참조.
프로젝트 내용이 변경되더라도, 저장된 뷰의 설정은 그것들을 명확히 수정하지 않는다면 변경되지 않은 채로 남습니다.
주의: 폴더를 복제하면 프로젝트 뷰포인트와 뷰 사이에 동적인 연결을 만들 수 있습니다.
추가 정보는, 뷰 맵에서 폴더 복제하기 참조.
뷰를 저장하려면 다음 중 하나를 실행합니다.

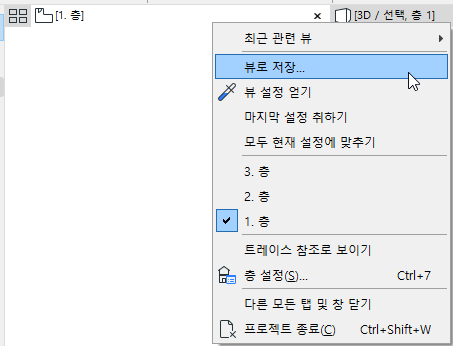

•탭의 컨텍스트 메뉴에서 뷰로 저장을 클릭합니다.
•팝업 내비게이터에 있는 뷰포인트의 컨텍스트 메뉴에서 현재 뷰 저장 을 클릭합니다.

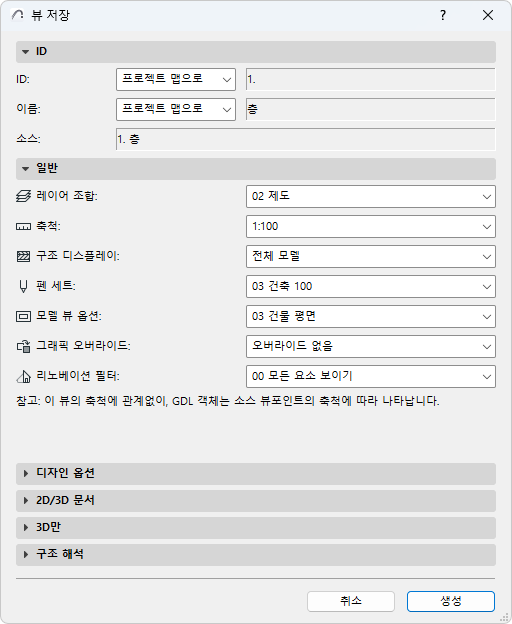

뷰 설정 대화상자가 나타나, 뷰를 저장하기 전에 설정을 수정할 수 있습니다. 뷰를 저장하려면 생성을 클릭하십시오.
탭 바 아이콘(파란색)이 이제 해당 탭이 저장된 뷰임을 보여줄 것입니다.
현재 열려 있는 뷰의 설정으로 저장된 설정을 덮어쓰려는 경우 이 기능을 사용합니다.
다음 중 하나를 실행합니다.

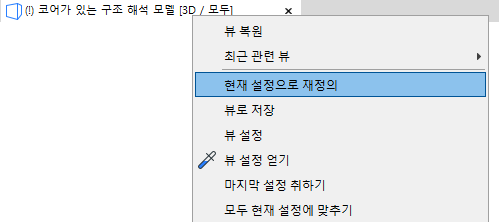

•뷰 탭의 컨텍스트 메뉴에서 재정의 명령을 사용합니다.

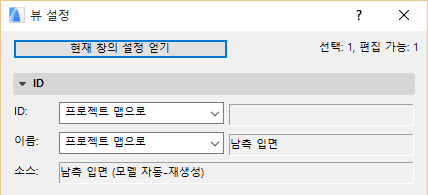

•설정 보기 대화 상자에서 현재 창의 설정 가져오기를 클릭합니다.
이미지 설정 재정의 (3D 뷰)을 참조.
내비게이터에서 뷰 복원

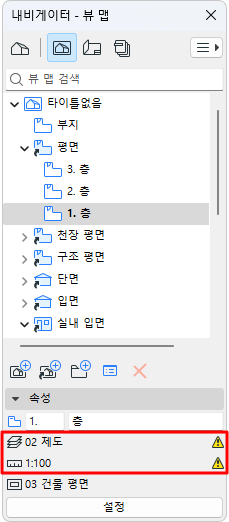

편집 중인 현재 뷰가 더 이상 저장된 뷰 설정과 맞지 않으면, 내비게이터 하단에 변경된 설정 바로 옆에 노란색 "경고" 아이콘이 나타나 현재 활성화된 뷰의 설정이 더 이상 원래 뷰 설정과 대응하지 않음을 알려줍니다.
예를 들어, 아래 이미지는 현재 창이나 탭의 축척 및 레이어 설정이 저장된 뷰와 다르다는 것을 나타냅니다.
뷰의 저장된 설정을 복원하려면, 내비게이터에서 뷰를 더블 클릭합니다.
