대부분의 영역은 벽에 둘러싸여 있으며 유일한 개구부는 문과 창문입니다. 이 상황에서 영역을 만드는 가장 쉬운 방법은 자동 방법 중 하나를 사용하는 것입니다.: 내부 모서리 또는 기준선

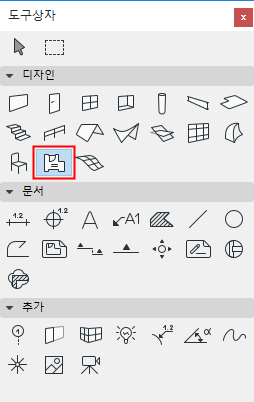

1.영역 도구를 활성화합니다.

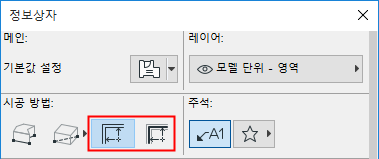

2.정보 상자에서, 안쪽 모서리 또는 기준 선 방법을 선택합니다(자세한 정보는 아래를 참조).
3.평면 또는 3D 창에서, 벽 그리고/또는 커튼월을 구성하는 닫힌 폴리곤 내부를 클릭합니다.
4.망치 커서로 클릭하여 영역 라벨 (영역 다각형 내부 또는 외부)을 배치합니다.
자동으로 영역 라벨 배치 참조.
영역 시공 방법: 내부 모서리 또는 기준선
•내부 모서리 방법: 영역 면적이 벽의 내부 모서리까지 포함합니다.
•기준선 방법: 영역 면적이 벽 기준선까지 포함됩니다.
영역의 측정 면적에서 차이를 볼 수 있습니다.:
|

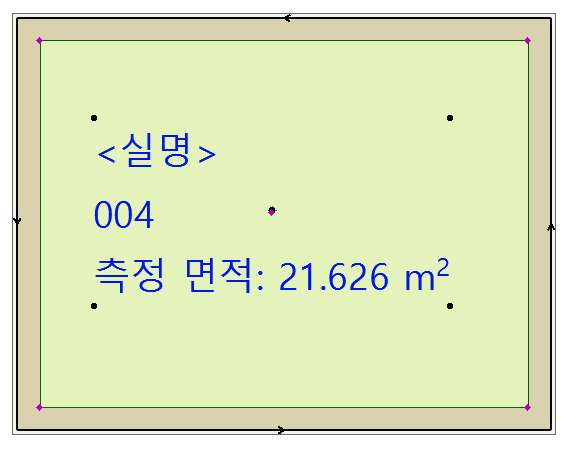

내부 모서리 방법 |
기준선 방법 |
|
|
|
참고: 기준선 방법으로 생성된 영역의 경우, 영역 설정의 라디오 버튼을 사용하여 평면도 표시를 "총" 또는 "순"으로 설정할 수 있습니다. 영역 다각형참조.
영역의 경계가 요소로 명확하게 둘러싸여 있지 않은 경우 (예: 공간 계획 시) 수동 방법을 사용합니다.
1.영역 도구를 활성화합니다.

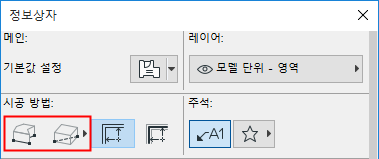

2.정보 상자에서 수동 방법 (폴리라인, 사각형 또는 회전 사각형)을 선택합니다.
3.평면 또는 3D 창에서, 영역 윤곽을 그립니다.
4.망치 커서로 클릭하여 영역 라벨 (영역 다각형 내부 또는 외부)을 배치합니다.
기본적으로 영역 라벨은 클릭하여 영역을 배치할 때 자동으로 생성됩니다. 영역 정보 상자에서 라벨 배치 토글이 켜져 있습니다.

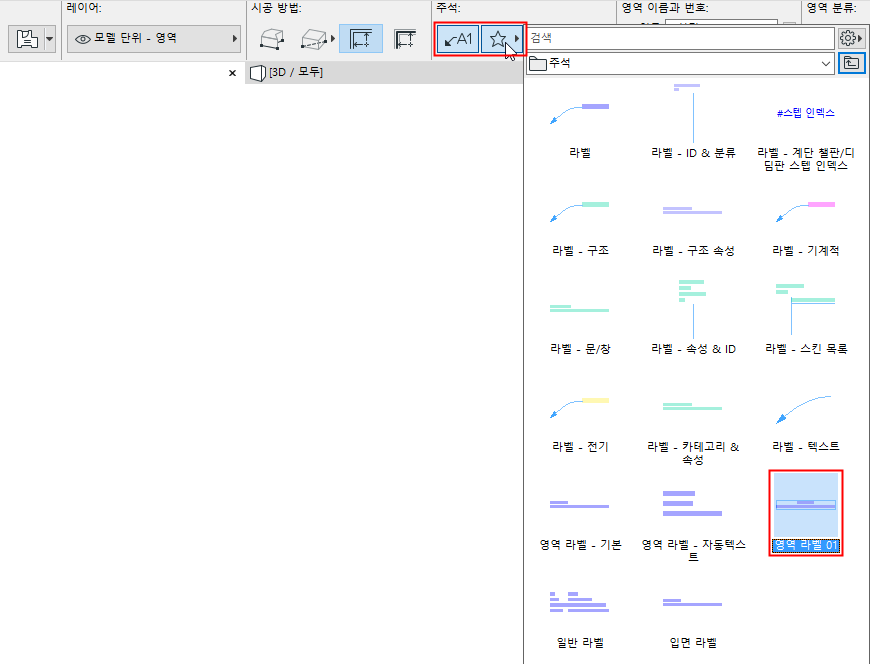

즐겨찾기 팝업에서 영역 라벨을 선택합니다.
영역을 생성할 때 라벨을 배치하지 않으려면, 영역 정보 상자에서 라벨 배치 토글을 끄십시오.
벽을 영역 경계에서 제외하기
기본 설정에서, 벽 설정의 모델 패널에서 영역 설정과의 관계는 "영역 경계"로 설정됩니다.
이는 닫힌 공간을 포함하는 모든 벽은 기본 설정에 의해 영역 경계로 간주된다는 의미입니다.
어느 벽을 영역 경계에서 제외하려면, 영역과의 관계 설정을 영역에 영향 없음으로 변경하기만 하면 됩니다.
영역과의 관계 참조.
영역이 문이나 창문이 아닌 개구부를 가진 경우, Archicad는 영역으로서 식별하고자 하는 공간적 단위 밖에서 경계를 계속 찾게 됩니다. 이 경우, 예상하지 못한 결과가 나올 수도 있습니다.
이를 해결하려면, 다음 중 하나를 실행합니다.
•수동 그리기 방법을 사용합니다.
•벽과 같은 높이 벽에 빈 개구부 문 객체를 배치합니다 - 2D에서 보이지 않는 벽, 그러나 이것은 영역 경계로써 제공됩니다

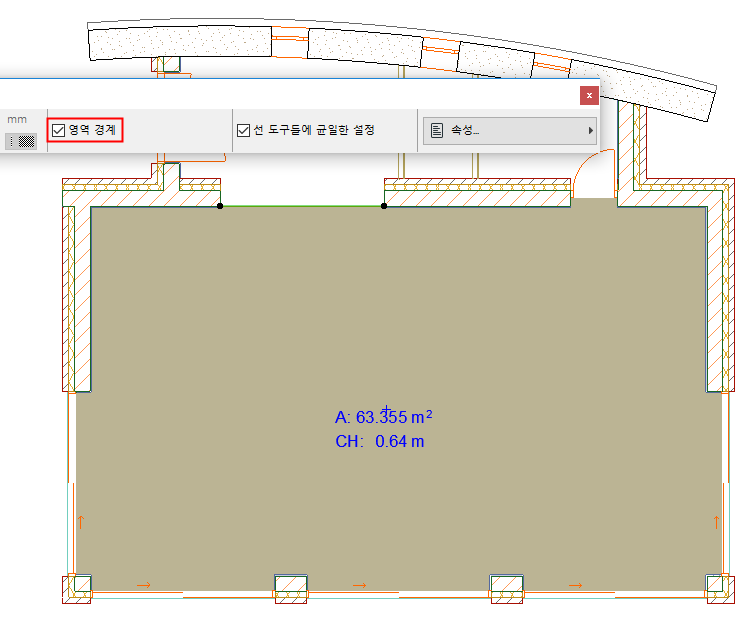

•선, 호, 또는 스플라인을 그려서 영역 경계로 삼으려면, 그 설정에서 영역 경계 박스를 체크합니다.
원하는 영역 경계가 독립적인 형태나 벽을 둘러싸면, 클릭하여 영역 스탬프를 배치할 때 경고 메세지를 받게 됩니다. 이 경우, 경계 요소에 더 가까운 곳을 클릭해야 합니다. 그러면 영역이 정확하게 생성됩니다.
