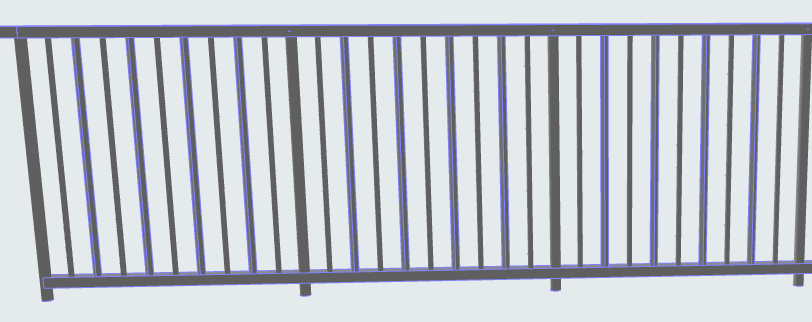

이들 설정을 사용하여 패턴 편집기에서 내부 기둥의 수를 추가하고 정의합니다.
내부 기둥은 세그먼트 노드 사이에 위치합니다 (노드에 위치하는 기둥과는 대조적입니다).
내부 기둥은 패널이나 레일을 위치시킬 때 기준점으로 사용할 수도 있습니다.
내부 기둥을 추가하거나 삭제하려면, 패턴 편집기에서 플러스 또는 마이너스 표시를 사용합니다.
참조: 패턴 편집기에서 구성요소 추가하기.
GDL 구성요소를 내부 기둥으로 선택하거나, (물리적 내부 기둥을 배치하고 싶지 않다면) 팝업에서 없음을 선택합니다.
GDL 구성요소에 대한 설정을 정의하려면, 아래의 패널을 사용하십시오. 기둥 구성요소 설정 (기둥/내부 기둥/밸러스터)를 참조하십시오.
사전정의된 내용 외에도, 사용자정의 구성요소를 기둥으로 저장할 수 있습니다.
자세한 사항은 계단 및 난간의 사용자정의 하위요소참조.

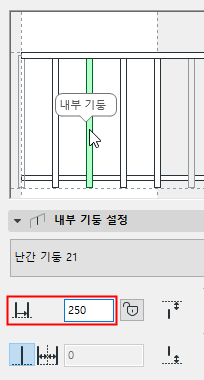

패턴의 첫 번째 내부 기둥에 대해: 패턴의 좌측 모서리로부터 내부 기둥의 거리에 대한 값을 입력합니다.

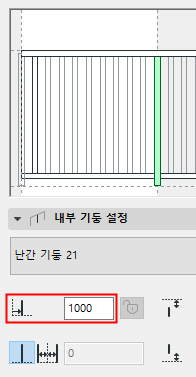

각 추가 내부 기둥에 대해: 오프셋은 내부 기둥에서 그 좌측까지의 거리로 정의됩니다.
자물쇠 아이콘을 클릭하여 정의된 위치에서 내부 기둥을 고정합니다. 이는 패턴 분배가 해당 패턴을 늘일 수 있을 때 관련이 있습니다. 잠긴 내부 기둥은 이동하지 않습니다.
패턴 분배 및 위치를 참조하십시오.
최소한 하나의 내부 기둥이 플렉시블이어야 합니다 (잠금해제된 상태). 패턴에 고정된 크기의 패널이 포함된 경우 이 옵션을 사용하십시오.

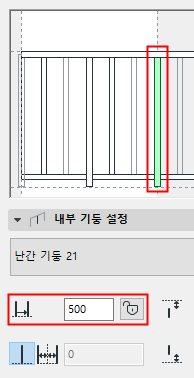

패턴 편집기의 흰색 부분 우측 모서리에 있는 내부 기둥에 대해: 이 거리는 또한 여기에서 보이는 대로 패턴 길이를 표현합니다.

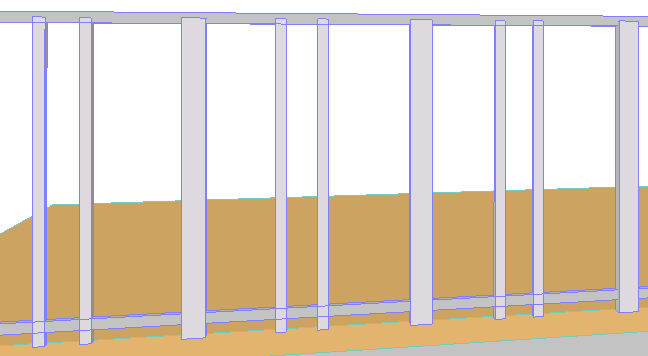

패턴 편집기의 우측 모서리에서 내부 기둥 = 패턴 길이
패턴 길이도 참조.

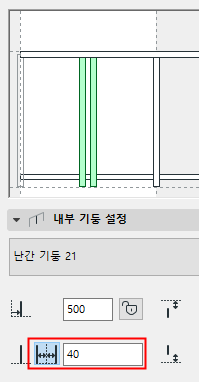

이 컨트롤을 사용하여, 선택된 내부 기둥을 두 배로 만들 수 있습니다 (기둥 사이의 오프셋은 정의되어 있음).

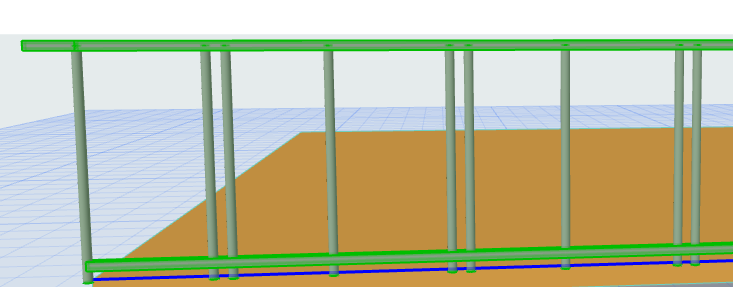

유리 패널이 있는 난간, 복제된 내부 기둥으로 지지

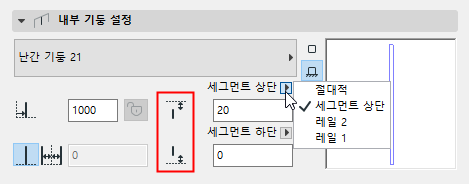

내부 기둥에 대한 하단 및 상단 오프셋 값을 입력합니다.
팝업을 사용하여 오프셋을 계산하는 방법을 정의합니다.
•세그먼트 상단: 세그먼트 높이에 대해 오프셋 값을 설정합니다.
주의: 세그먼트 높이는 세그먼트 설정에서 정의됩니다. 세그먼트 높이 및 수직 오프셋 참조.
•절대적: 내부 기둥의 절대적 높이를 입력합니다. 그러면 내부 기둥은 그에 따라 세그먼트 상단으로부터 오프셋됩니다.
•레일 1/2...: 패턴에 레일이 있을 경우, 특정 레일의 높이로부터 상단 또는 하단 오프셋을 정의할 수 있습니다.
