다음 요소 중 하나에 레벨 치수를 배치할 수 있습니다:
•슬래브
•메쉬
•지붕 (단일면 및 다중면)
•쉘
•계단 (및 계단 하위구성요소)
참고: 빈 공간 (요소 대신)에 배치된 레벨 치수는 층 레벨에 결합됩니다.
1.레벨 치수 설정을 엽니다.
2.치수 유형 패널에서: 마커 유형, 크기, 회전 및 펜을 선택합니다.
3.텍스트 내용 패널에서: 입면 값을 표현하는 방법을 선택합니다.

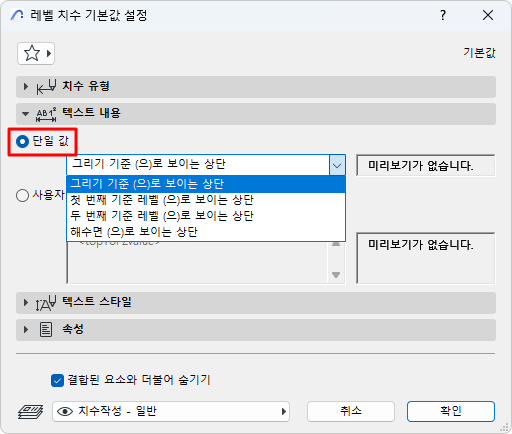

•"단일 값"은 요소의 보이는 상단의 입면을 표현하는 기본 옵션입니다.
•"사용자 정의"는 상용구를 통해 다양한 측정 레벨 및 기준 레벨을 선택할 수 있는 더 많은 옵션을 제공합니다. 사용자 정의 텍스트와 윗첨자를 추가할 수도 있습니다.
상세 내용 참조 텍스트 내용.
4.요소 위에 커서를 놓은 다음 클릭하여 배치합니다. 대상 요소의 가시적이고 선택 가능한 부분을 클릭해야 합니다.

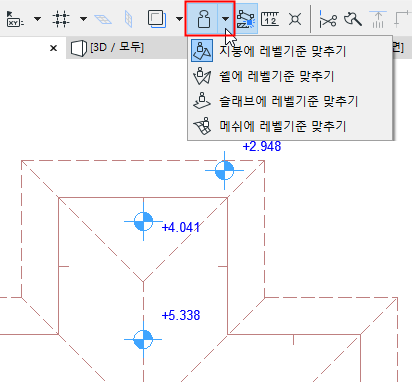

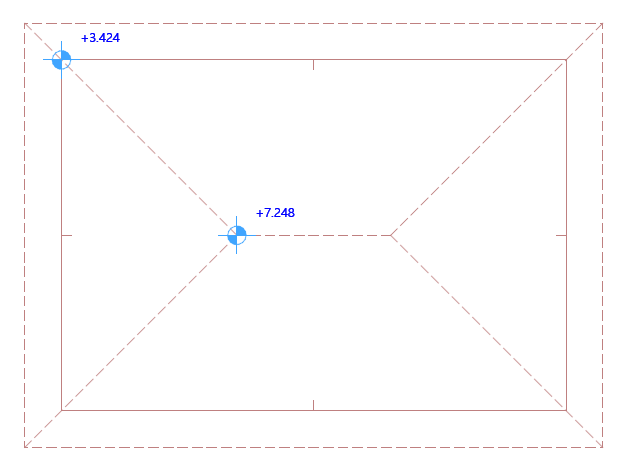

지붕에서 레벨 치수

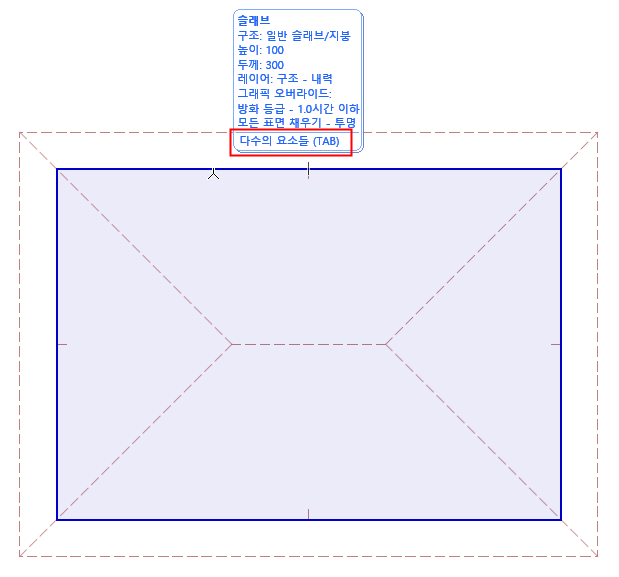

커서가 여러 요소 위에 있는 경우: 원하는 요소가 하이라이트될 때까지 Tab을 누른 다음 클릭하여 치수를 배치합니다.

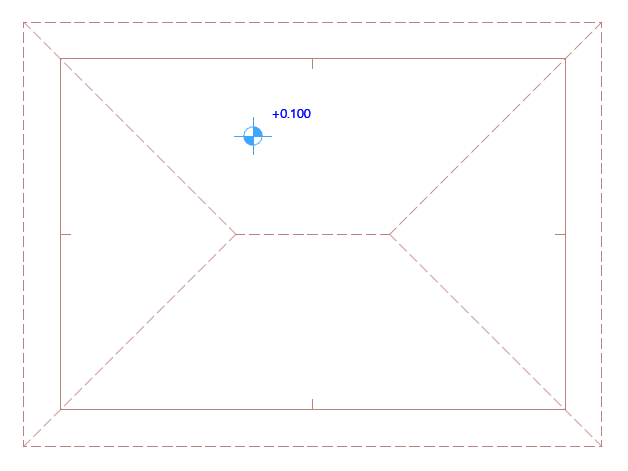

슬래브에서 레벨 치수
레벨기준이 켜져 있으면, 레벨기준을 사용하는 요소 유형 (슬래브, 지붕, 쉘 또는 메쉬)에만 레벨 치수를 배치할 수 있습니다. 참조 레벨기준.
치수 텍스트 편집
치수 텍스트의 내용과 스타일을 편집하려면: 참조 텍스트 스타일.
결합된 요소와 더불어 숨기기

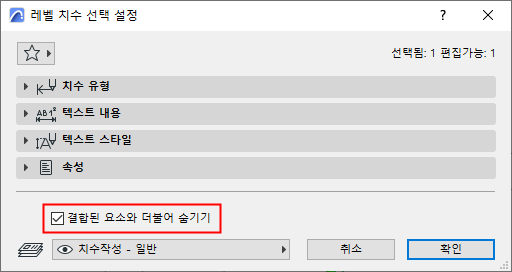

기본적으로 레벨 치수는 결합된 요소가 숨겨진 경우 (예: 숨김 레이어에서) 보이지 않습니다. 치수를 표시하려면 해당 상자의 체크를 해제합니다.
고정 치수 (요소와 결합되지 않음)를 배치하려면 레벨 치수 설정으로 이동하여 고정 상자를 체크합니다.
