모듈 형식 파일(.mod)은 Archicad 파일의 단순화된 유형으로, 핫링크 모듈로 배치하거나 프로젝트에 합칠 수 있습니다.
•모듈 파일에 모든 프로젝트 요소를 저장하거나, 아니면 선택한 요소 및 선택한 층만을 저장할 수 있습니다.
•.mod 파일에는 모델 및 평면 데이터만 포함됩니다.
•.mod 파일에는 내장된 객체가 포함되지만, 단면/입면/IE, 워크시트/디테일, 또는 3D 문서 데이터에서 나오는 정보는 포함되지 않습니다.
•.mod 파일에는 라벨에 사용된 키노트만 포함됩니다.
•.mod 파일은 그 요소가 실제로 사용하는 속성만을 참조합니다. 따라서 .mod 파일은 .pln 파일보다 훨씬 작습니다
•핫링크를 파일로 저장은 핫링크를 항상 .mod 형식으로 저장합니다.
참고: 프로젝트를 여러 PLN 파일로 분할할 수도 있습니다. (모듈 형식 파일과 반대) 선택을 PLN로 저장하기 참조.
1.평면에서, 파일 > 다른 이름으로 저장을 사용한 다음, .mod 파일 형식을 선택합니다.

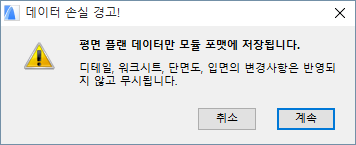

2.모듈 파일에 평면 데이터만 포함될 것이라는 경고가 표시됩니다.
3.확인을 클릭하여 모듈 파일을 만들고 대화상자를 닫습니다.

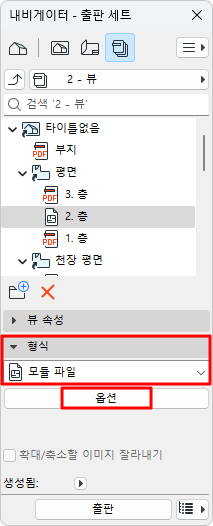

평면도에서 저장한 뷰에 사용할 수 있습니다.

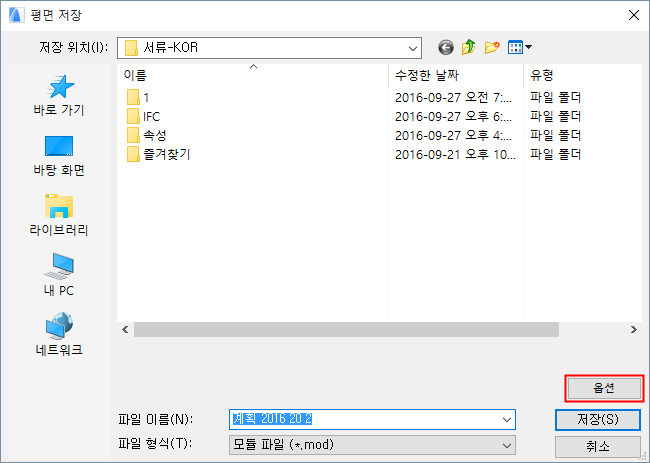

옵션을 클릭하여 모듈에 포함할 층 및 요소를 설정합니다. (아래 참조.)
다른 이름으로 저장 대화 상자에서 옵션 버튼을 클릭하여옵션 저장을 불러옵니다.
•기본 설정 선택은 모든 층입니다.
•또는, 현재 층만을 선택하거나, 모듈 파일에 포함될 층들의 특정 범위를 선택합니다. 이 범위에 있는 요소는 모듈에 포함됩니다.
–다른 층으로부터 관련 요소를 추가: 현재 층 또는 범위를 선택한 경우, 이를 체크하면 작업 층이 모듈의 층 범위를 벗어나 있더라도 이들 특정 층들에서 디스플레이되는 모든 요소를 포함합니다. 이들의 "층에서 보이기" 기능이 관련 층에 설정되어 있기 때문입니다.
평면도의 모든 요소를 저장할지, 아니면 보이는 요소만 저장할지 선택합니다.
•모든 요소 (숨김 및 표시) : 저장된 모듈에는 리노베이션 상태 또는 옵션 상태와 관계없이 평면도의 모든 프로젝트 요소가 포함됩니다.
•보이는 요소만: 저장된 모듈에는 다음과 같은 요소만 포함됩니다.
–보이는 레이어에 있는 요소
–부분 구조 디스플레이 설정으로 인해 보이는 요소
–디자인 옵션이 활성화된 요소
–리노베이션 상태에 따른 현존 요소
내포된 핫링크 및 Xref 끊기
모듈 파일이 중첩된 핫링크 및/또는 외부참조를 포함하는 경우 소스 파일을 사용할 수 없게 되거나 더 이상 필요하지 않을 때 이 박스를 체크하여 해당 링크를 차단합니다.
핫링크 배치 참조.
