이 워크플로를 사용하여 구조 해석 모델의 뷰를 비교할 수 있습니다.
이 워크플로에서는 아래 설명된 대로 "뷰 선택" 대화 상자에서 구조 모델을 활성화해야 합니다.
워크플로 예시
이 예시에서는 구조 엔지니어가 구조 해석 모델을 수정하고 모델 비교를 수행하여 이슈를 할당하고 있습니다.
1.디자인 > 모델 비교를 사용합니다.
2.모델 비교 팔레트에서,

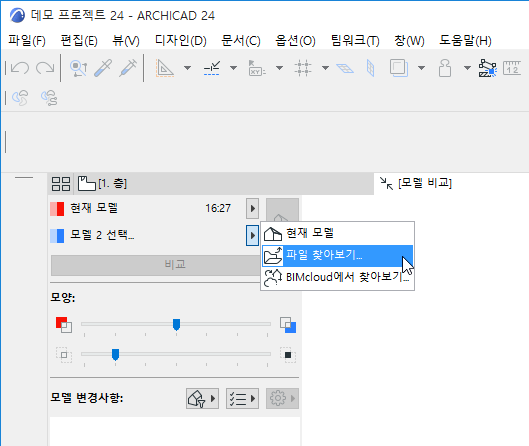

모델 1에 대해 현재 모델을 선택합니다. (필요에 따라 다른 pln 또는 SAF를 찾아볼 수 있습니다.)

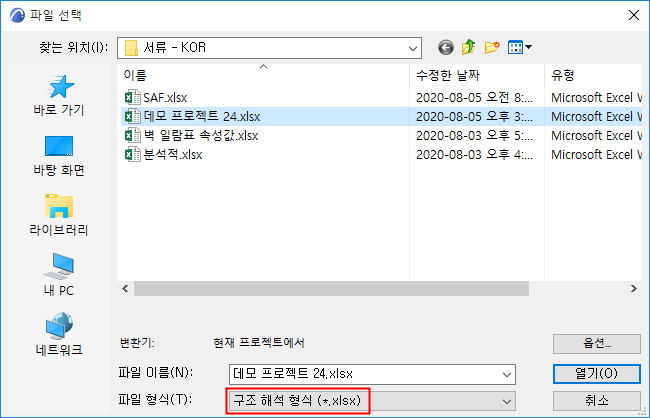

3.모델 2에 대해서는, SAF 파일(형식: 구조 해석 파일 .xlsx)을 찾습니다.
참고: 모델 비교를 사용하여 SAF 파일을 열면 현재 프로젝트의 SAF 변환기 설정이 적용됩니다. 현재 프로젝트의 SAF 변환기 설정이 필요한 설정인지 확인하십시오. 변경하려면 현재 프로젝트에 다른 변환기 파일을 가져오십시오. SAF 변환기 가져오기/내보내기참조.
4.열기를 클릭합니다.
5.모델 비교 팔레트에서 뷰 선택기 버튼을 클릭합니다.

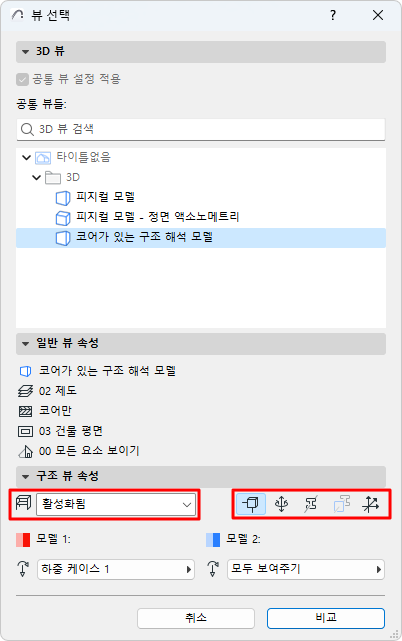

6.뷰 선택 대화상자가 열립니다.
7.3D 뷰 패널에서 비교할 3D 뷰를 선택합니다. (도 참조하십시오 비교를 위해 뷰 선택하기.)
참고: SAF 파일에는 뷰가 포함되어 있지 않으므로 pln을 SAF 모델과 비교할 때는 공통 뷰만 사용할 수 있습니다.
8.구조 뷰 속성 패널에서 구조 해석 모델 옵션을 활성화합니다.
•아이콘 (노드, 단부 해제, 프로파일, 대체 프로파일, 로컬 좌표계) 중 하나를 클릭하여 비교 창에 이러한 구조 구성요소를 표시합니다.
•선택적으로, 각 뷰의 특정 하중 케이스를 비교하기 위해 선택합니다. (아래에 모델 비교의 하중 케이스 참조.)
참고:표시 여부 설정은 선택한 뷰에 저장되지만 이러한 아이콘과 하중 케이스 옵션을 사용하면 일시적으로 이를 재정의할 수 있습니다.
9.비교를 클릭합니다. 모델 비교 결과가 생성되는 중에 사용자는 다른 탭이나 창을 내비게이트할 수 있습니다.
10.모델 비교 창에서 결과를 확인합니다.

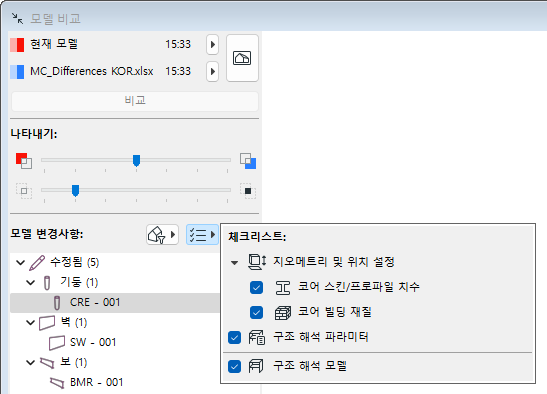

11.표시하고 싶은 매개변수를 필터링합니다. 사용 가능한 매개변수 세트는 구조 해석 모델 전용입니다.
12.모델 비교 팔레트를 검토하여 두 모델에 모두 존재하는 변경된 요소('수정됨')와 모델 1 또는 모델 2에만 존재하는 요소 등 변경된 내용을 확인합니다.
모델 비교: 변경사항 검토하기 참조.

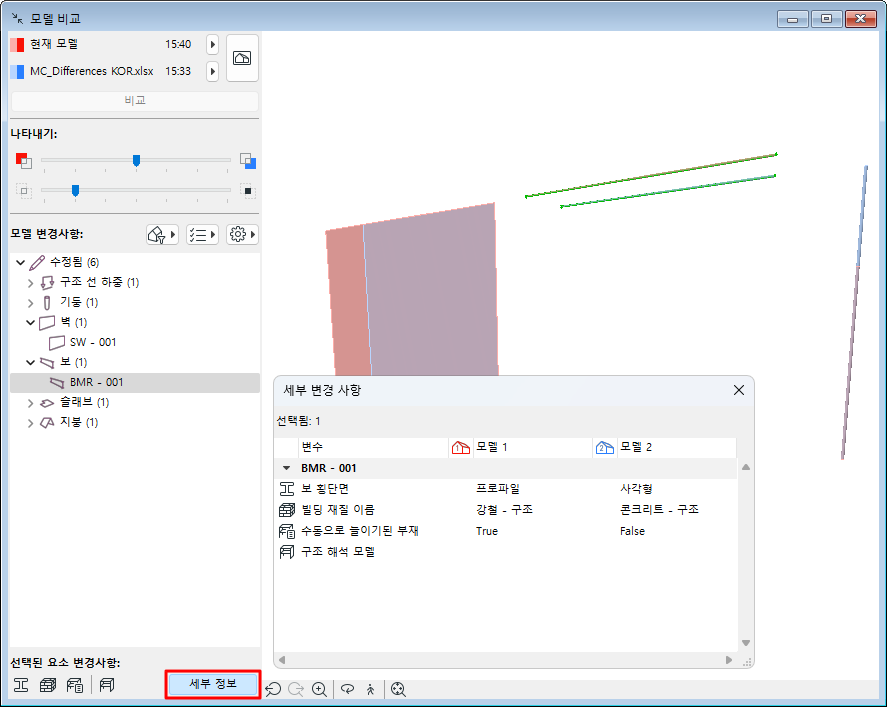

13.수정된 요소의 구조 관련 변경 사항에 대한 자세한 내용을 보려면세부 정보를 클릭합니다. (구조 뷰 비교에만 사용할 수 있습니다. 팀워크에서는 사용할 수 없습니다.)
가능한 경우 모델 1과 모델 2를 비교하여 볼 수 있습니다. 특정 매개 변수에 대한 모델 2 값입니다.
참고: 구조 해석 툴바 또는 창 > 팔레트에서 세부 변경 사항을 열 수도 있습니다.
14.필요한 경우 이슈를 생성하십시오.
모델 비교 변경사항 목록에서 이슈 생성하기를 참조하십시오.
뷰 선택 대화상자 (구조 뷰 속성 패널)에서:
•두 모델 모두 하중 케이스 컨트롤을 체크하십시오. 모델의 저장된 하중 케이스 (뷰 설정의 일부)가 표시됩니다.
•선택적으로, 하나 또는 두 모델 모두에 대해 하중 케이스를 활성화하거나 비활성화합니다. 하중 케이스를 비활성화하면 해당 모델에 대한 하중 관련 정보가 무시됩니다.
•하나 또는 두 모델 모두에 대해 모델 비교에서 고려할 다른 하중 케이스를 선택할 수 있습니다.
