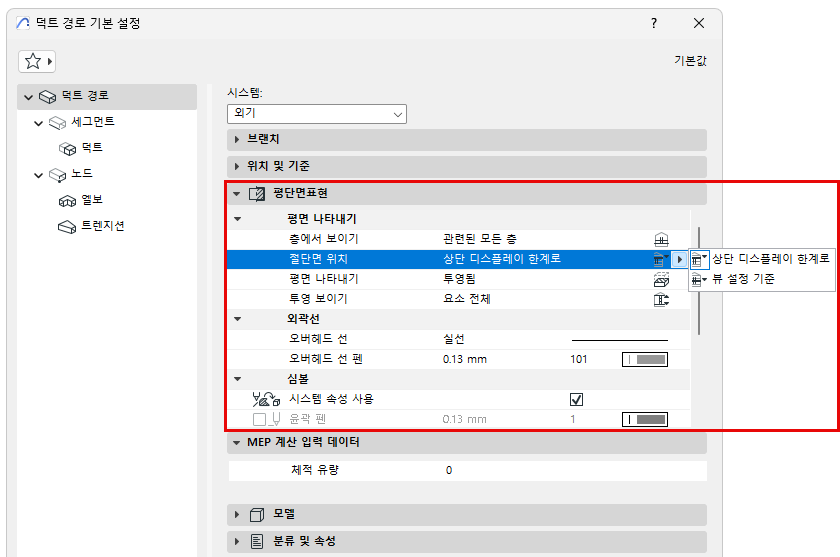

MEP 배관 경로에 대한 평면 나타내기를 설정합니다.
층에서 보이기
•MEP 경로를 표시할 층을 선택합니다. 모든 MEP 요소에 대한 기본 옵션은 "관련된 모든 층"입니다.
절단면 위치
평면 절단면 설정을 따라 MEP 경로를 표시하는 방법을 선택합니다.
참고: 이 제어는 MEP Library.libpack의 요소와 같이 지원되는 MEP 요소에만 적용됩니다. 기타 MEP 요소는 교차하는 바닥에 관계없이 균일한 형상을 갖습니다.
예를 들어, 표시된 이 경로에는 다양한 평면 나타내기가 있을 수 있습니다:
•상한 디스플레이 한계: 평면 절단면에 설정된 대로 상한 디스플레이 한계에서 MEP 경로를 자릅니다.
•뷰 설정 기준: 평면 절단면 높이에서 MEP 경로를 자릅니다.
평면 나타내기
•투영됨: 평면 절단면에서 "보이는 하한" 평면 + 절단 심볼로
•오버헤드로 투영된: 평면 절단면에서 "보이는 하한" 평면 + 절단 심볼로, "다음까지 보여주기"에서 평면 절단면까지 (절단면 위치가 "뷰 설정 기준"으로 설정된 경우 사용 가능)
•상징적인: 투영선과 축을 사용한 윤곽선 사용, "보이는 하한"에서 "다음까지 보여주기"로
•프로젝션 옵션의 경우: 참조 투영 보이기
심볼: 채우기, 선, 표면질
기본적으로 경로는 대화 상자 상단에서 선택한 시스템의 속성을 사용합니다. "시스템 속성 사용" 상자(평면/단면 및 모델 모두)는 기본적으로 선택되어 있습니다. 시스템 속성은 다음에서 정의됩니다: MEP 시스템.
•이 경로에 대한 MEP 시스템 속성을 재정의하려면 "시스템 속성/표면 사용"을 선택 취소하여 로컬 컨트롤을 활성화하고 시스템 설정을 재정의합니다.
