MEP-호환 라이브러리 파트 (덕트, 파이프, 케이블링 시스템에서 사용할 스마트 연결부 포함)는 다음 위치에 있습니다.
•MEP 라이브러리
•일반 Archicad 라이브러리

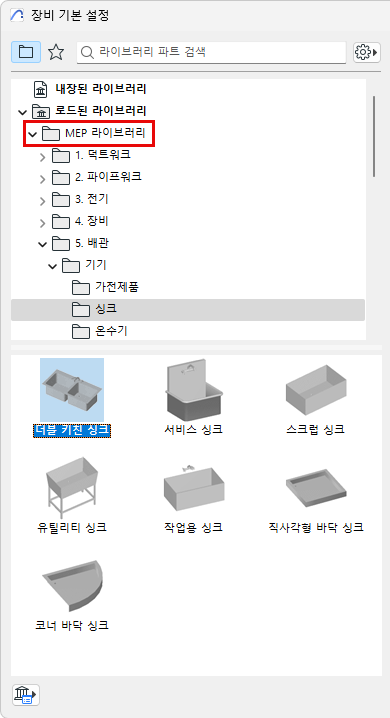

MEP 라이브러리
MEP 라이브러리에는 액세서리, 장비 및 터미널 도구를 사용하여 배치할 수 있는 특별히 구성된 MEP 요소가 포함되어 있습니다. 이러한 요소는 MEP 경로를 시작하고 종료하는 데 사용할 수 있습니다.

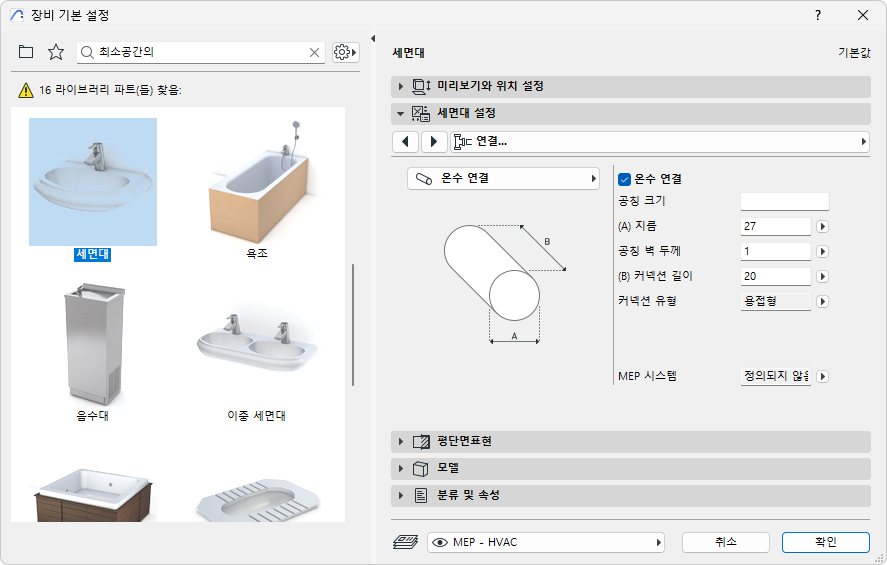

여기의 세면대와 같이, Archicad 라이브러리의 많은 익숙한 요소들에는 MEP 호환 연결 설정이 포함되어 있어 MEP 경로에 연결할 수 있습니다.
라이브러리 파트에 MEP 연결 포트 표시
1.문서 > 모델 뷰 > 모델 뷰 옵션으로 갑니다.
2.라이브러리 파트에 대한 기타 설정 열기
3.객체 MEP 연결에 대해 모델 뷰 옵션을 활성화합니다.
모델 뷰 옵션: 라이브러리 파트에서 MEP 커넥션을 보이거나 숨기기
기본 설정에서, Archicad 라이브러리의 MEP 호환 객체는 객체 도구와 함께 배치되므로 그 요소 유형은 "객체"입니다.

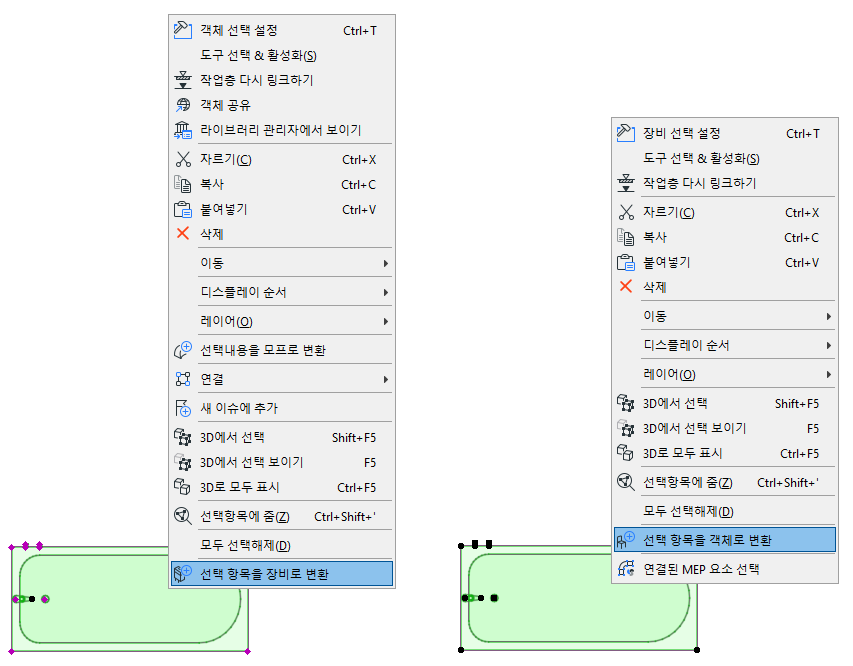

선택한 MEP 객체의 경우: 컨텍스트 메뉴 명령을 사용하여 유형을 장비로 전환하거나 다시 객체로 전환합니다.
