평면도 또는 3D 창에서 터미널, 보조객체 및 장비 도구를 사용하여 이러한 MEP 요소를 배치한 다음 경로에 연결합니다.
경로와 MEP 요소는 동일한 MEP 시스템을 사용하는 경우에만 연결할 수 있습니다. (참조: MEP 시스템 할당.)
•경로를 그릴 때 호환되는 MEP 요소는 접촉 시 하이라이트됩니다.

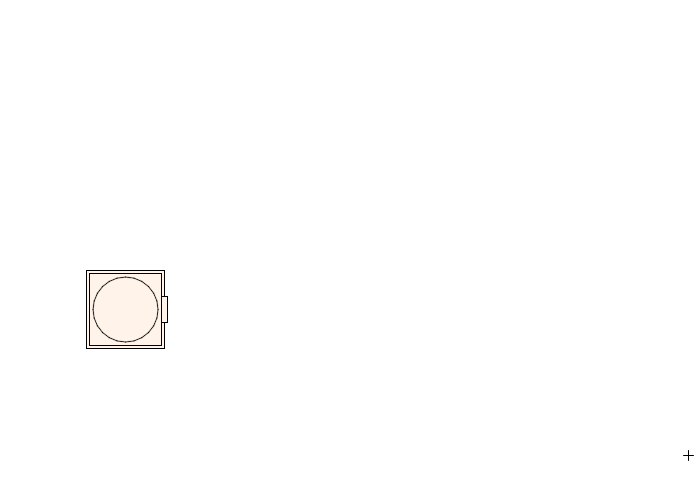

•터미널, 보조객체 또는 장비에서 경로 요소를 끝낼 때 위쪽 및 아래쪽 화살표 키를 사용하여 경로를 연결할 수 있는 대체 경로를 확인합니다.
•독립형 MEP 객체에 경로 요소를 연결하는 경우: 경로 요소는 객체의 MEP 시스템 및 연결 유형을 자동으로 "상속"합니다.
경로가 MEP 요소에 올바르게 연결됩니다. 연결 지오메트리에는 형태, 높이/폭, 요소 벽의 두께, 연결 유형(예: 플랜지형 여부)이 포함됩니다. (해당되는 경우) 이는 요소의 MEP 사용자 정의 설정 탭 페이지의 연결 탭 페이지에서 설정한 것과 동일한 매개변수입니다.
MEP 호환 라이브러리 파트도 참조.
