선 하중은 1D 또는 2D 부재에 배치할 수 있습니다.
1.선 하중 도구를 활성화합니다.
2.도구 설정 또는 정보 상자에서 새 하중 요소에 대한 하중 케이스를 선택합니다. ( 하중 도구 설정참조)
3.정보 상자에서 하중과 모서리를 결합할지 여부를 선택합니다. (이것은 2D 부재 모서리를 따라 하중을 배치하는 경우 관련이 있습니다. 선 하중: 모서리 결합성 를 참조하세요.)

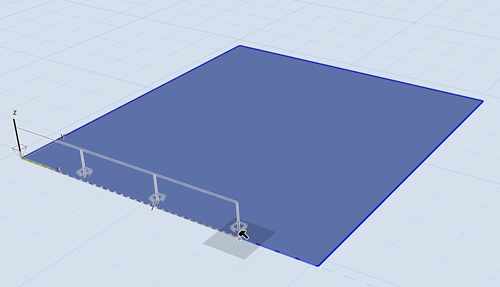

4.커서를 이동하면 잠재적 호스트 요소(구조 해석 부재)가 강조 표시됩니다. 또한 배치 후 하중이 어떻게 보이는지 미리 볼 수 있습니다.
여러 호스트 요소 위로 마우스를 가져가는 경우 탭을 사용하여 올바른 요소가 강조 표시될 때까지 요소 사이를 순환합니다.
5.부재를 클릭하여 시작점을 지정합니다.
6.커서를 드래그한 뒤 클릭하여 선 하중을 배치합니다.
참고: 하중은 현재 보이는 하중 케이스에 속하는 경우에만 표시됩니다. 현재 보이는 하중 케이스에 속하지 않는 하중 요소를 배치하려고 하면 알림이 표시됩니다.
선 하중 배치하기
2D 부재 다각형에 선 하중 연결 배치하기
1.선 하중이 '모서리에 결합'으로 설정되어 있는지 확인합니다.

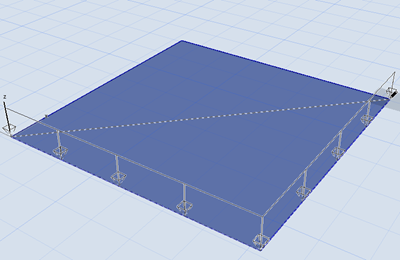

2.다각형의 한쪽 코너를 클릭한 다음 반대쪽 코너 위로 마우스를 가져갑니다.

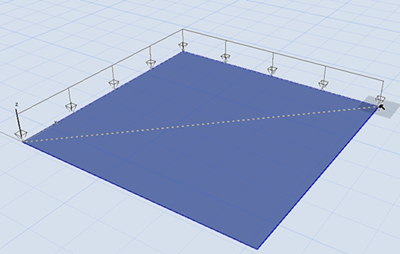

3.다른 선 하중 경로의 미리 보기를 표시하려면 탭을 클릭합니다. 그런 뒤 클릭하여 배치합니다.
슬래브 모서리 주위의 결합 선 하중: 탭을 클릭하여 대안을 확인합니다.
전체 모서리의 선 하중 (단축키)
마술봉(스페이스 + 클릭)을 사용하여 전체 2D 부재 모서리에 선 하중을 만듭니다.

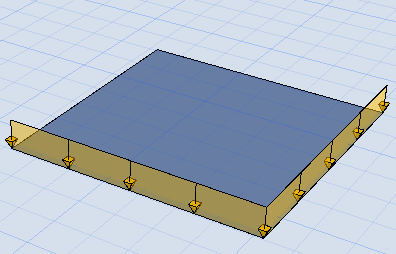

선 하중을 배치하기 전에 정보 상자에서 모서리 결합성 설정을 선택합니다. 이는 2D 부재의 모서리에 있는 선 하중과 관련이 있습니다. (부재 모서리와 일치하지 않는 선 하중에는 영향을 미치지 않습니다.)
부재 모서리를 편집할 때:
•결합 선 하중은 모서리 지오메트리의 모든 변경 사항을 따릅니다.
•비 결합형 선 하중은 모서리 지오메트리의 변경 사항을 따르지 않습니다. (하지만 부재를 드래그하면 선 하중도 이동합니다.)
선 하중을 개구부 요소의 모서리에 배치하는 경우 (예: 슬래브 내), 하중을 결합시킬 수 없습니다.
반대로 구멍 모서리의 선 하중은 결합형일 수도, 비 결합형일 수도 있습니다.
