이는 구조 해석 모델 생성 규칙 대화상자의 패널입니다.
목표: 연속적인 구조 해석 모델
구조 해석을 올바르게 수행하기 위해서는, 내보내기한 모델이 연속적이어야 합니다. 즉, 노드들이 연결되어야 합니다. 연결이 끊어진 모델은 오류를 발생시키기 때문에 구조 해석을 위해서 이러한 연속성이 필요합니다.
아래의 첫 번째 이미지는 초기의 구조 해석 모델입니다. 피지컬 요소가 코어에서 서로 연결되어 있으나, 1D 및 2D 부재의 빨간색(연결되지 않은) 노드는 연결되어야 하는 부분이 여러 개라는 사실을 보여줍니다.
한 가지 해결책은, 생성 규칙 대화상자에서 조정 규칙을 생성 그리고/또는 적용하는 것입니다. 이들 규칙은 늘이기, 컷백, 오프셋, 그리고/또는 스냅 작용을 통해 특정한 부재 유형들을 서로에게 적용시킵니다.
주의: 조정사항은 구조 해석 모델에만 영향을 미칩니다. 피지컬 모델 요소의 지오메트리에는 영향을 미치지 않습니다!
그 결과 구조 해석 부재들은 이들 규칙이 적용되는 모든 곳에서 자동으로 연결됩니다.

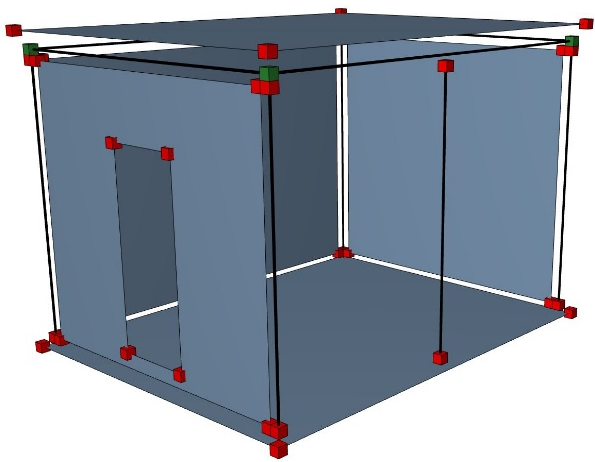

조정 규칙 이전: 끊어진 부재들

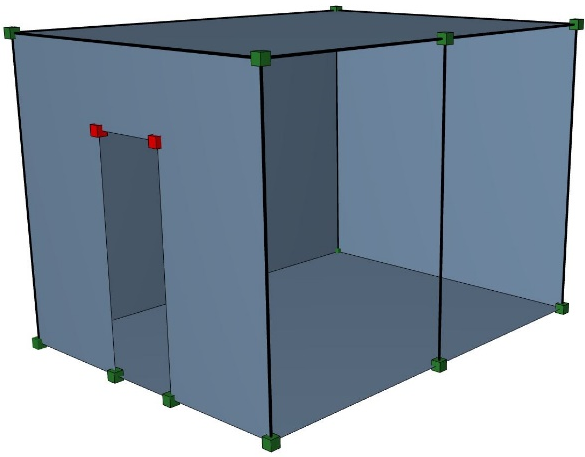

조정 규칙 이후: 연결된 부재들
조정사항 조건
조정 규칙은 다음의 경우에만 부재에 적용됩니다.
•부재들이 조정 규칙에서 정의된 요소 기준에 맞는 경우
•조정사항(예: 길이 늘이기)이 조정 규칙의 허용오차와 조건 내에 있는 경우
•조정사항의 두 요소가 코어 연결이 있는 경우(하중 지지 코어가 하나 또는 그 이상의 포인트 또는 인접하는 표면질에서 만나는 경우)(아래의 중요 사항도 참조.)
•조정사항은 요소 설정에서 이 부재에 활성화됩니다.
기본 설정에서, 조정사항은 각 부재에 활성화됩니다. 하지만, 요소 레벨에서 부재를 제외할 수 있습니다 (해당 부재가 바뀌지 않도록 하기 위해, 또는 해당 부재를 수동으로 조정하기 위해).
참조: 규칙 기반 조정 허용 - 1D 부재 또는 규칙 기반 조정 허용 - 2D 부재.
•특정 Archicad 기능으로 코어 연결이 빠진 곳을 확인하고 연결을 만들 수 있습니다.
–피지컬 모델 품질 체크에서 "코어 연결의 부족" 파라미터를 참조하십시오.
–1D 부재의 요소 설정에서, 연결 범위 (코어를 연결 가능하도록 연장) 체크박스를 참조하십시오.
•현재의 생성 규칙(조정 규칙 포함)은 사용자가 구조 해석 모델을 켤 때마다 적용됩니다. 명령을 써서 규칙을 활성화할 필요가 없습니다.
