Wyświetlanie elementów trasy: Rzut i przekrój, Reprezentacja modelu

Ustawienia wyświetlania na rzucie dla trasy MEP.

Pokaż na kondygnacjach

•Wybierz na których kondygnacjach ma być wyświetlana Trasa MEP. Domyślną opcją dla wszystkich elementów instalacji jest “Wszystke powiązane kondygnacje” (na których trasa jest fizycznie obecna).

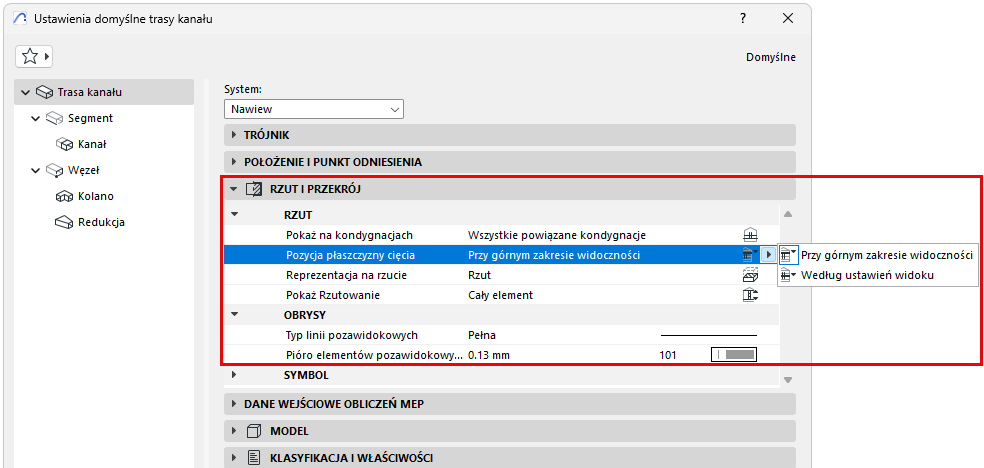

Pozycja płaszczyzny cięcia

Wybierz sposób wyświetlania trasy instalacji na podstawie Ustawień płaszczyzny cięcia dla rzutu.

Uwaga: Ta funkcja ma zastosowanie wyłącznie w przypadku obsługiwanych elementów MEP, takich jak te z biblioteki MEP Library.libpack. Inne elementy MEP mają jednolity wygląd, niezależnie od ich położenia na kondygnacjach budynku.

Na przykład, dla prezentowanej trasy można ustawić różne opcje wyświetlania na rzucie:

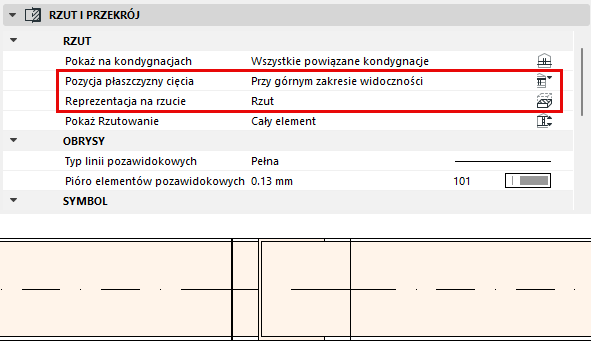

•Przy górnym zakresie widoczności: Przytnij trasę MEP do górnej granicy wyświetlania (określonej w Ustawieniach płaszczyzny cięcia dla rzutu)

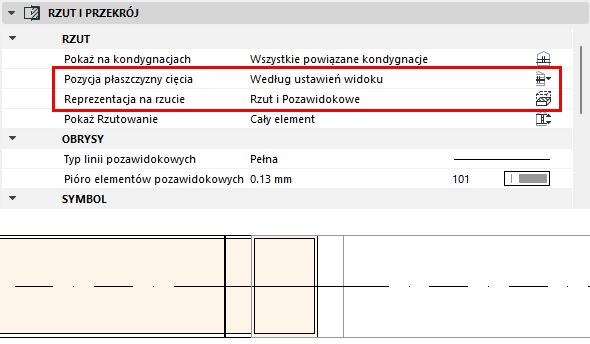

•Według Ustawień widoku: Przytnij trasę MEP na wysokości Płaszczyzny cięcia dla rzutu

Reprezentacja na rzucie

•Rzut: od płaszczyzny cięcia dla rzutu do dolnej granicy względnego zakresu widoczności + symbol przekroju

•Rzut i Pozawidokowe: od płaszczyzny cięcia dla rzutu do dolnej granicy względnego zakresu widoczności + symbol przekroju i od górnej granicy względnego zakresu widoczności do płaszczyzny cięcia dla rzutu (dostępne, jeśli pozycja płaszczyzny cięcia jest ustawiona "Według ustawień widoku")

•Symbol: z od dolnej do górnej granicy względnego zakresu widocznosci, używając konturów z rzutowanymi liniami, osi

•Dla opcji wyświetlania: Zobacz Granica widoczności

Symbol: Wypełnienia, linie i wykończenia powierzchni

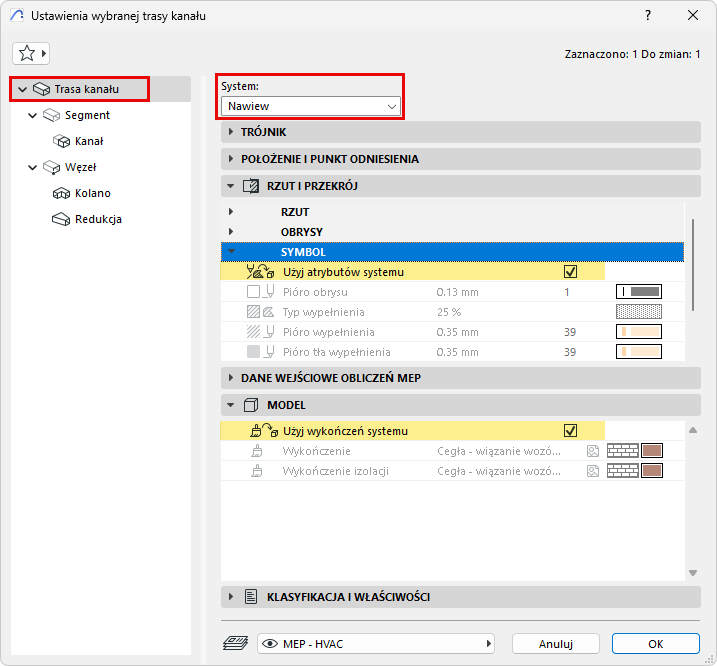

Trasa domyślnie wykorzystuje atrybuty systemu wybranego w górnej części okna dialogowego. Pole "Użyj Atrybutów Systemu" (zarówno dla Rzutu i przekroju jak i Modelu) jest domyślnie zaznaczone. Atrybuty systemu są zdefiniowane w: Systemy instalacji.

•Zastąp atrybuty Systemu MEP dla tej Trasy: Usuń zaznaczenie opcji "Użyj Atrybutów/Powierzchni Systemu", aby aktywować lokalne elementy sterujące i zastąpić Ustawienia systemu.
