System MEP to zapisany zestaw wypełnień, linii i powierzchni używanych do wyświetlania tras MEP i elementów Biblioteki MEP.
Systemy instalacji to atrybuty projektu Archicada.
•Każdej trasie zostanie przypisany System MEP w górnej części okna dialogowego Ustawienia trasy. Zobacz Ustawienia trasy - strona główna.
Uwaga: Po połączeniu segmentu trasy z samodzielnym obiektem MEP, segment trasy automatycznie "dziedziczy" System MEP obiektu, zamiast używać Systemu MEP ustawionego dla niego.
•Przypisz System MEP do elementów zakończenia, osprzętu i wyposażenia instalacji w ustawieniach danego elementu: Zobacz Obiekty w bibliotece Archicada kompatybilne z instalacją.
Definiowanie lub edytowanie atrybutów Systemów MEP

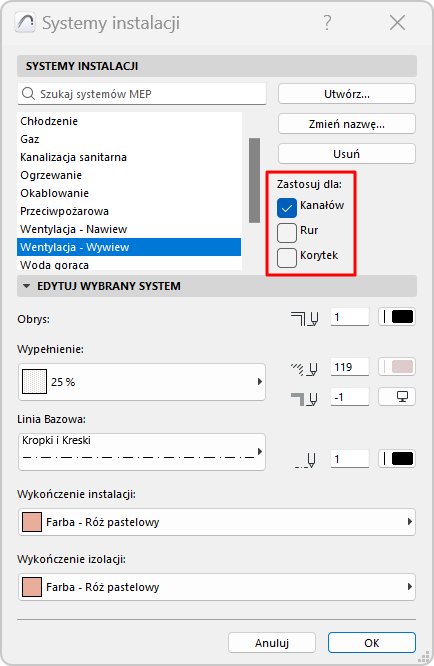

Definiowanie lub edytowanie Systemów MEP na
•Projekt > Systemy instalacji
•Opcje > Atrybuty elementów > Systemy instalacji
(lub poprzez użycie skrótu Systemy instalacji z paska narzędzi Inżynierii instalacji).
Używaj lub edytuj predefiniowane systemy MEP lub utwórz nowe.
Kategoria: Zaznacz jeden lub więcej typów tras, które powinny korzystać z tego Systemu MEP:
•Kanałów
•Rur
•Korytek
Na podstawie tej definicji Zastosuj z, Systemy MEP są dostępne dla odpowiedniego elementu trasy, w górnej części okna dialogowego Ustawienia trasy.
Edytowanie atrybutów systemu MEP
Użyj elementów sterujących, aby ustawić wypełnienia, linie i powierzchnie dla bieżącego systemu MEP.
