Elementy biblioteczne kompatybilne z instalacją

Części biblioteczne zgodne z MEP (inteligentnymi połączeniami do stosowania w kanałach, rurach i systemach okablowania) można znaleźć w:

•Bibliotece instalacji

•standardowej Bibliotece Archicada

•w Bibliotece MEP na BIMcomponents

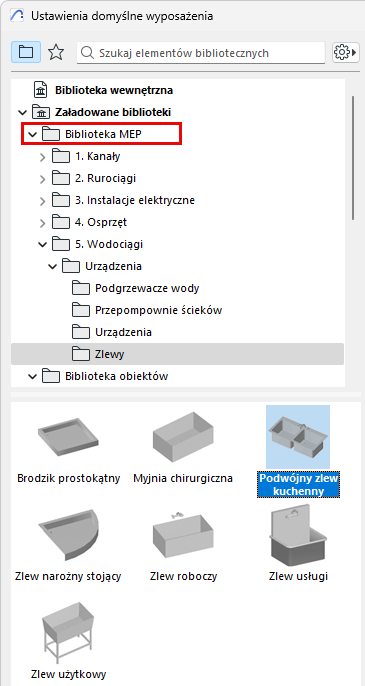

Biblioteka instalacji

Biblioteka MEP zawiera specjalnie skonfigurowane elementy MEP, które możesz umieszczać za pomocą narzędzi Akcesorium, Wyposażenie i Terminal - można ich używać do rozpoczynania i kończenia tras MEP.

Zobacz Umieść Zakończenie, Wyposażenie lub Osprzęt.

Obiekty w bibliotece Archicada kompatybilne z instalacją

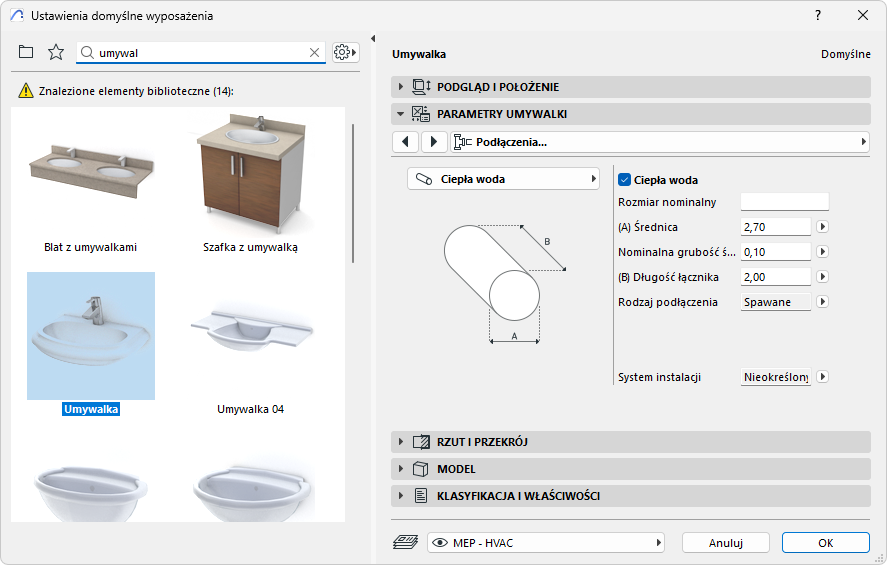

Wiele znanych elementów z Biblioteki Archicad, takich jak ten Basin, uwzględnia ustawienia połączeń kompatybilnych z MEP, dzięki czemu można je połączyć z trasą MEP:

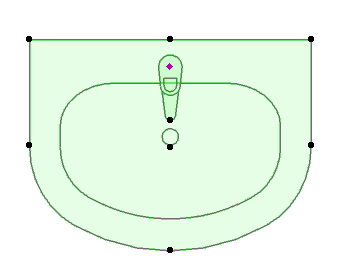

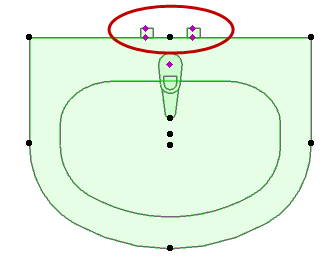

Wyświetlanie portów połączeń MEP na elementach bibliotecznych

1.Przejdź do menu Dokument > Reprezentacja modelu > Opcje reprezentacji modelu

2.Otwórz Różne ustawienia elementów bibliotecznych

3.W Opcjach reprezentacji modelu aktywuj w zakładce MEP opcję Połączenia obiektów instalacji .

Opcje reprezentacji modelu: Pokaż lub ukryj połączenia w elementach bibliotecznych

Typ elementu obiektów kompatybilnych z instalacjami: Obiekt czy Osprzęt

Domyślnie, obiekty kompatybilne z instalacjami z bibliotek Archicada zostają wstawione za pomocą narzędzia Obiekt, zatem ich typem elementu będzie “Obiekt.”

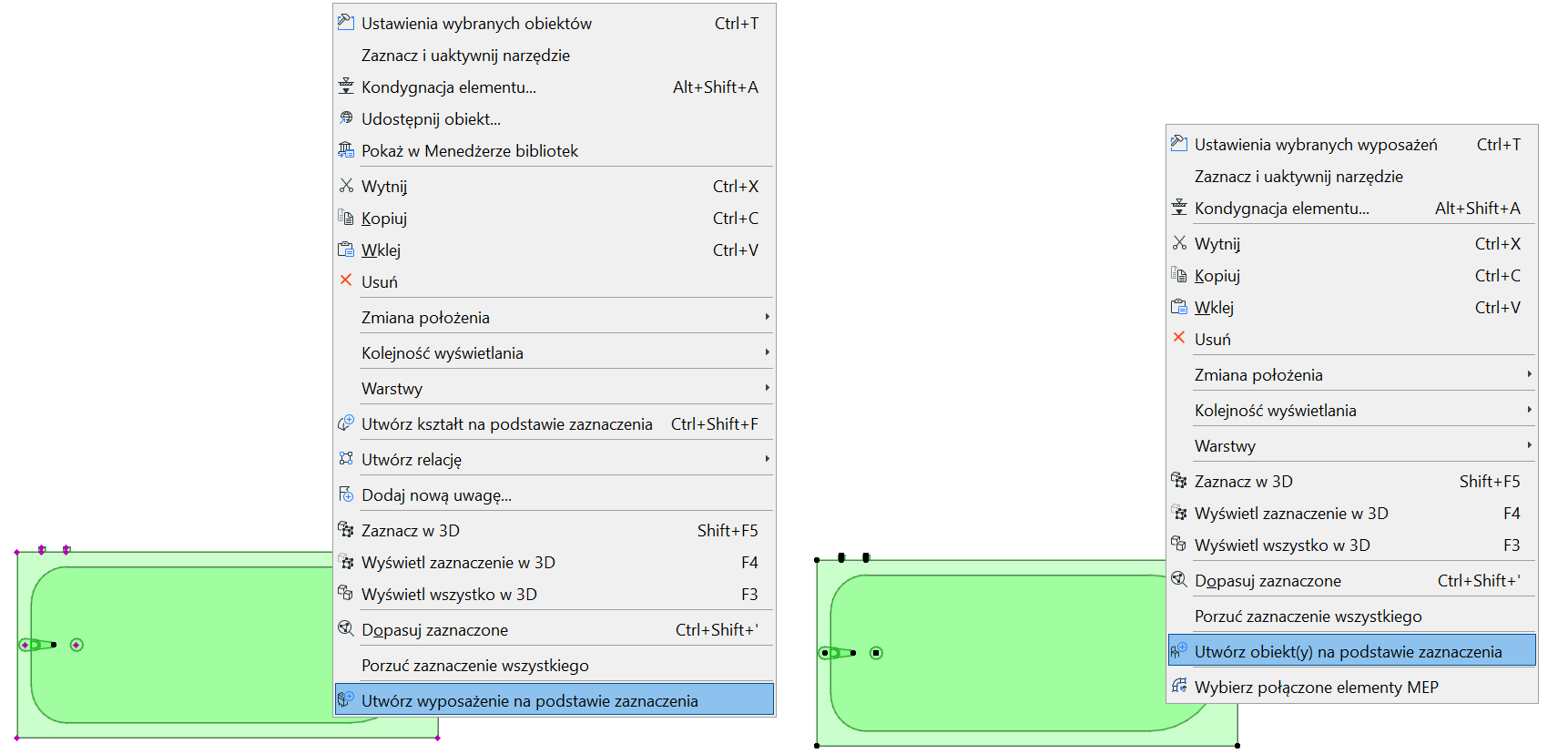

Dla wybranego obiektu MEP: Przełącz jego typ na Sprzęt (lub z powrotem na Obiekt) za pomocą poleceń menu kontekstowego.
