Umieść Zakończenie, Wyposażenie lub Osprzęt

Użyj narzędzi Zakończenie, Osprzęt i Wyposażenie, na Rzucie lub oknie 3D, aby umieścić te elementy MEP, a następnie połącz je z wybraną trasą.

Trasa i element MEP mogą być połączone tylko wtedy, gdy mają ten sam System MEP. (Zobacz Przypisz System MEP).

•Podczas rysowania trasy, kompatybilne elementy MEP są podświetlane po najechaniu na nie myszką

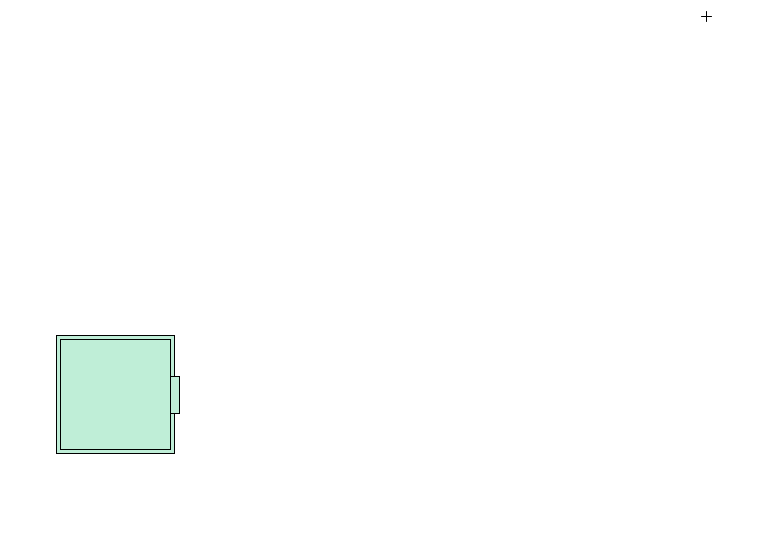

•Przy zakończeniu trasy na zakończeniu, wyposażeniu lub osprzęcie, użyj klawiszy strzałek w górę i w dół, aby zobaczyć alternatywne możliwości poprowadzenia trasy do połączenia z tym elementem.

•Po połączeniu elementu trasy z samodzielnym obiektem MEP: element trasy automatycznie "dziedziczy" System MEP obiektu i Typ połączenia

Trasa połączy się poprawnie z elementem MEP. Geometria podłączenia obejmuje (odpowiednio): kształt, wysokość/szerokość, grubość ściany elementu, typ podłączenia (np. wywinięte lub nie): są to te same parametry, które ustawiane są w zakładce Połączenia na stronie Ustawienia niestandardowe elementu MEP.

Zobacz także Elementy biblioteczne kompatybilne z instalacją.
