Itens da Biblioteca Compatíveis com MEP

Os Itens da Biblioteca Compatíveis com MEP (com ligações inteligentes para utilização em sistemas de condutas, tubagens e caminhos de cabos) encontram-se:

•na Biblioteca MEP

•na Biblioteca Archicad regular

•na Biblioteca MEP em BIMcomponents

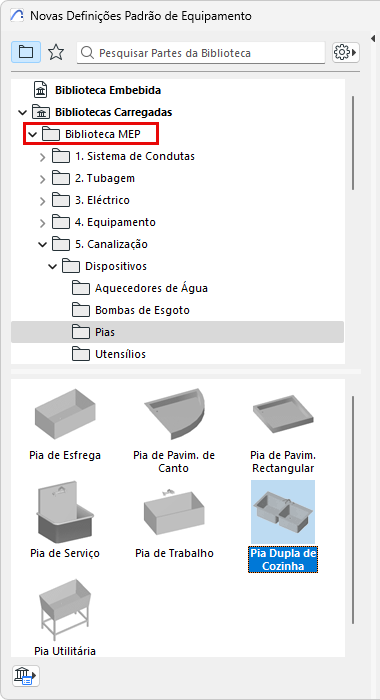

Biblioteca MEP

A Biblioteca MEP contém elementos MEP especialmente configurados que podem ser colocados utilizando as ferramentas Acessório, Equipamento e Terminal - estes podem ser utilizados para iniciar e terminar traçados MEP.

Ver Colocar Terminal, Acessório ou Equipamento.

Objectos Compatíveis com MEP na Biblioteca Archicad

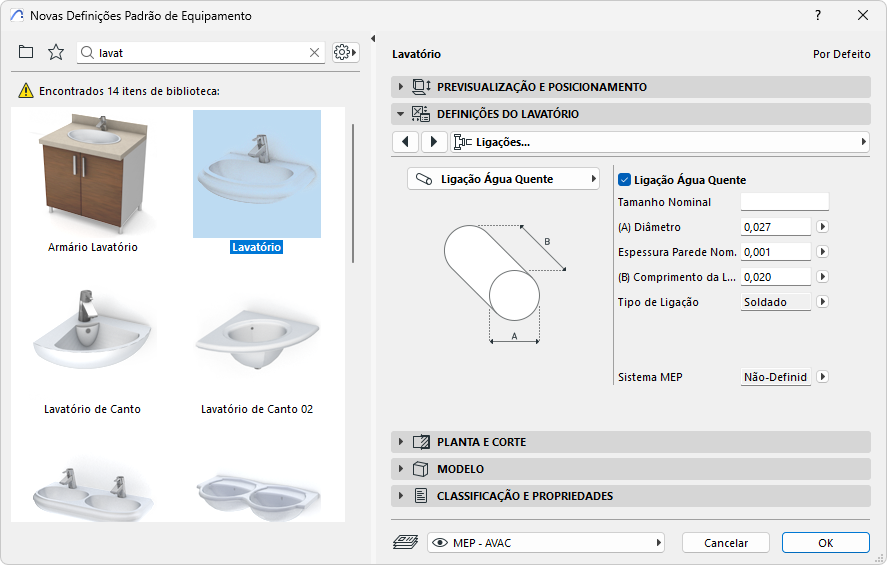

Muitos elementos familiares da Biblioteca Archicad, como esta Bacia, incluem definições de conexão compatíveis com MEP, pelo que pode conectá-los a um traçado MEP:

Visualizar Portas de Ligação MEP em Itens de Biblioteca

1.Ir para Documentação > Vista de Modelo > Opções de Visualização de Modelo

2.Abrir Definições Diversas para Itens de Biblioteca

3.Active a Opção de Visualização de Modelo para Ligações MEP do Objecto.

Opção de Visualização de Modelo: Mostrar ou Esconder Ligações MEP em Itens da Biblioteca

Tipo de Elemento de Objectos Compatíveis com MEP: Objecto ou Equipamento

Por defeito, objectos compatíveis com MEP da Biblioteca Archicad são colocados com a Ferramenta Objecto e, assim, o seu tipo de elemento é "Objecto".

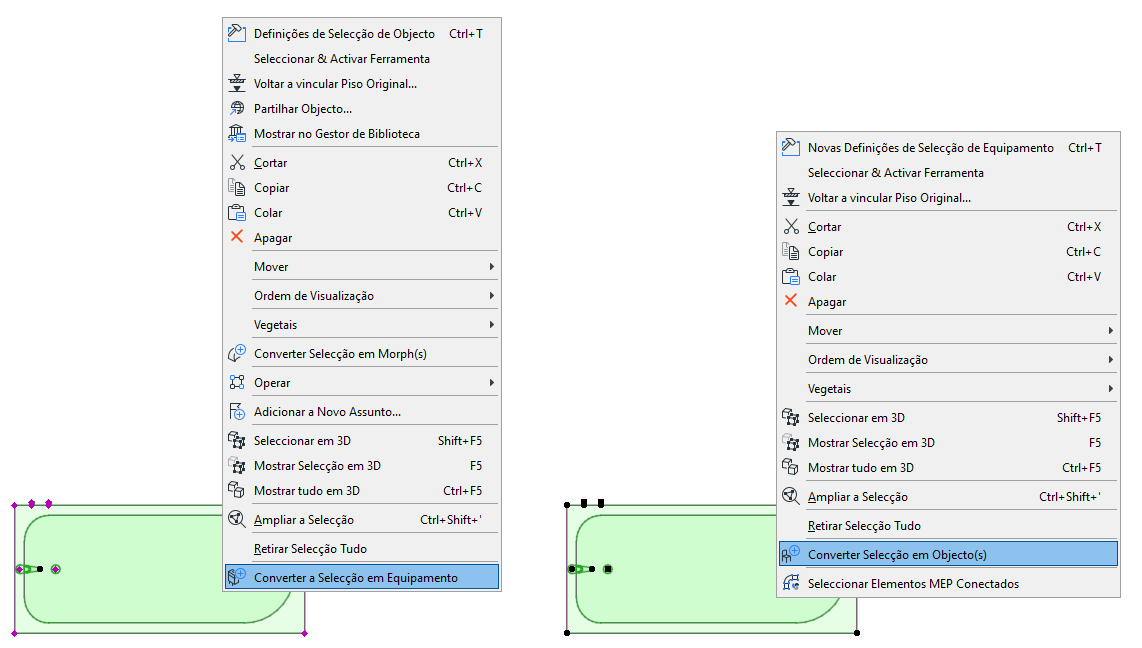

Para um objecto MEP seleccionado: mude o seu tipo para Equipamento (ou voltar a Objecto), utilizando os comandos do menu de contexto.
