Colocar Terminal, Acessório ou Equipamento

Utilize as ferramentas Terminal, Acessório e Equipamento, na janela Planta ou 3D, para colocar estes elementos MEP e, depois, ligá-los a um traçado.

Um traçado e um elemento MEP só podem ser ligados se tiverem o mesmo Sistema MEP. (Ver Atribuir Sistema MEP).

•Ao desenhar o traçado, os elementos MEP compatíveis são realçados no contacto

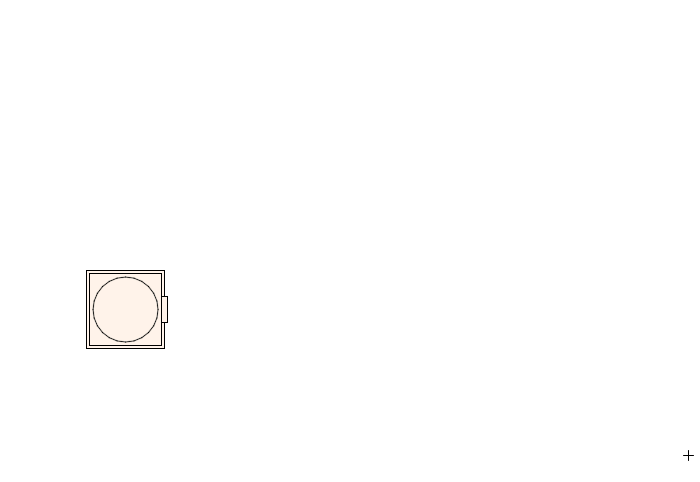

•Ao finalizar um elemento de traçado num terminal, acessório ou equipamento, utilizar as teclas de seta para cima e para baixo para ver caminhos alternativos para ligar o traçado

•Quando liga um elemento de traçado a um objecto MEP autónomo: o elemento de traçado "herda" automaticamente o Sistema MEP e o Tipo de Ligação MEP do objecto

O traçado ligar-se-á correctamente ao elemento MEP. A geometria de ligação inclui (se aplicável): forma, altura/largura, espessura da parede do elemento, tipo de ligação (p. ex., flangeado ou não): trata-se dos mesmos parâmetros que definiu no separador Ligações do separador Definições à Medida MEP do elemento.

Ver também Itens da Biblioteca Compatíveis com MEP.
