Добавление Компонентов Библиотечного Элемента
Примечание: Часть расширения Library Part Maker. См. Library Part Maker.
Воспользуйтесь 2D- и 3D-инструментами для создания компонентов Библиотечного Элемента в пределах Рабочей Области.
Примечание: Перед созданием и настройкой Библиотечных Элементов рекомендуется выполнить консолидацию и проверку реквизитов инструментов Archicad. Это поможет избавиться от появления нежелательных реквизитов в качестве параметров в пользовательском интерфейсе Библиотечных Элементов. Настройка реквизитов инструментов в панели Избранного является наилучшим способом уменьшения количества возможных ошибок и избавляет от необходимости постоянной проверки этих параметров.

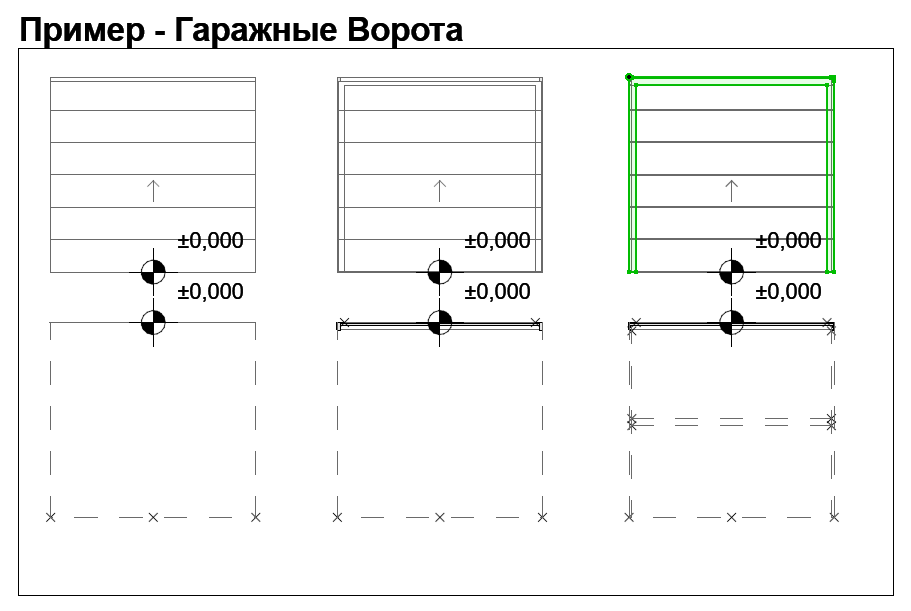

В следующем примере в верхнем ряду показаны компоненты 3D-модели (с увеличением LOD слева направо), а в нижнем ряду — 2D-символы.
Примечание: Чтобы приблизить определенную Рабочую Область на Плане Этажа, нажмите кнопку Увеличения, находящуюся в панели LPM: См. Увеличение по Рабочей Области.
Принципы создания 2D-символов
•Воспользуйтесь любыми 2D-инструментами Archicad (кроме Инструмента Текст), чтобы начертить 2D-символы.
Ориентацию 2D-символов окон и дверей следует выравнивать по горизонтальной оси (x). Наружная поверхность проема должна быть обращена наверх (см. Примеры Уровней Детализации 2D-символа).
•Воспользуйтесь Инструментом Узловая Точка для создания специальных 2D-точек (действующих только в 2D-символах).
•Настройте начало координат каждого компонента (см. Определение Начала Координат Компонентов (размещение Отметок Уровней)
•Любые Библиотечные Элементы, применяемые в 2D-символах, должны быть декомпозированы на примитивы (линии, дуги, полилинии и т.д.).
Определение Начала Координат Компонентов (размещение Отметок Уровней)

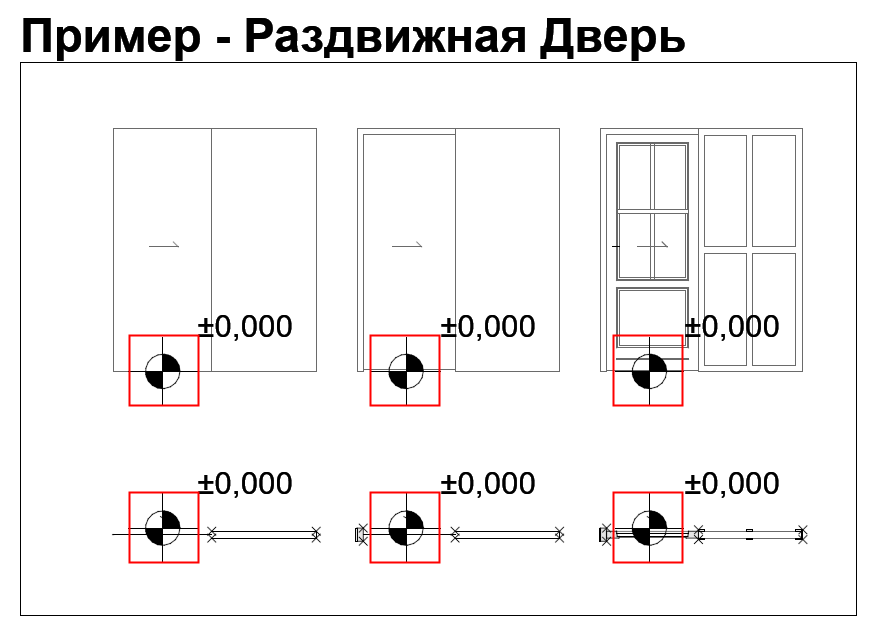

Для каждого компонента (как 2D-символов, так и 3D-моделей), следует задать Начало Координат при помощи Инструмента Отметка Уровня. Эти отметки используется для соотнесения 2D-символа с 3D-моделью при сохранении Библиотечного Элемента.
Начало координат можно располагать в любой точке компонента, если оно при этом сопоставлено с началами координат остальных компонентов. Лучше всего располагать начало координат в центре объекта или (если речь идет о неправильных формах) в одном из углов габаритного контейнера.
Каждому началу координат 2D-символа или 3D-модели должен быть назначен тип компонента.
