MEP-система - это сохраненная комбинация штриховок, линий и покрытий, используемых для отображения MEP-трасс и элементов Библиотеки MEP.
MEP-системы являются одним из типов реквизитов проектов Archicad.
•MEP-система назначается каждой MEP-трассе в верхней части диалога Параметров Трассы. См. Параметры Трассы - основная страница.
Примечание: Если вы соединяете элемент трассы с автономным MEP-объектом, то элемент трассы автоматически "наследует" MEP-систему объекта, заменяющую собой изначально заданную для этого элемента MEP-систему.
•Назначение MEP-системы Терминалу, Аксессуару и Оборудованию в параметрах элемента: См. MEP-совместимые Объекты в Библиотеке Archicad.
Создание и Редактирование Реквизитов MEP-систем
Чтобы создать или отредактировать MEP-системы, воспользуйтесь меню:
•Конструирование > MEP-системы
•Параметры > Реквизиты Элементов > MEP-системы
(или нажмите кнопку MEP-системы в Табло Команд Инженера MEP).

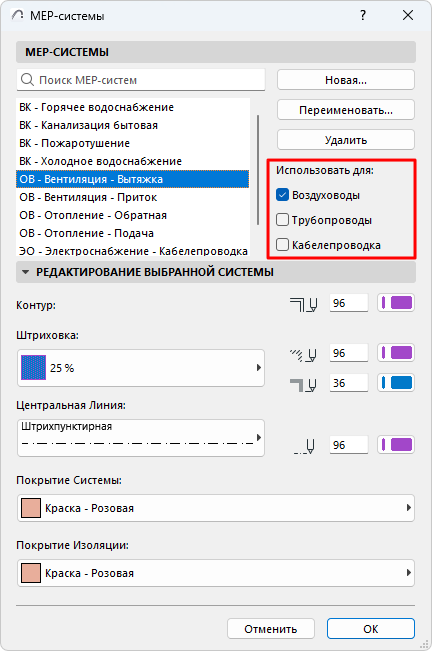

В открывшемся диалоге можно редактировать и удалять существующие или создавать новые MEP-системы.
Использовать для: отметьте один или несколько типов Трасс, для которых должна быть доступна выбранная MEP-система:
•Воздуховоды
•Трубопроводы
•Кабелепроводка
Параметр Использовать для определяет доступность MEP-систем для соответствующих элементов Трасс, в верхней части диалога Параметров Трассы.
Редактирование реквизитов MEP-систем
Воспользуйтесь элементами управления этого диалога, чтобы настроить штриховку, линии и покрытия для выбранной MEP-системы.
