Каждая MEP-трасса (Воздуховода, Кабельных Лотов или Труб) представляет собой иерархию основного элемента Трассы и его подэлементов: сегментов и узлов.
Каждый диалог Параметров Трассы отражает эту иерархию. Воспользуйтесь страницами параметров для настройки значений по умолчанию Трассы и ее подэлементов.
Параметры Трассы - основная страница
Исходные Расчетные Данные MEP (Воздуховодов)
Отображение Элементов Трасс: План Этажа и Разрез, Показ в Модели
Специальные Параметры MEP-элементов (Воздуховодов, Кабельных Лотков, Труб, Отводов и Переходов)
Как и в аналогичных инструментах Archicad (таких как Ограждение), вы можете настроить любой отдельный подэлемент. Если параметры какого-либо подэлемента изменены, то в диалоге появляется соответствующее предупреждение о замене параметров по умолчанию специальными.
Параметры Трассы - основная страница

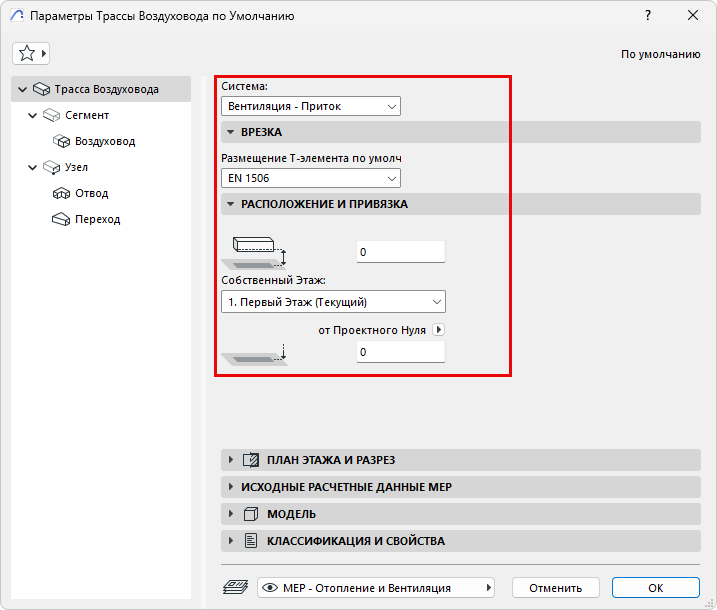

1.Откройте диалог Параметров Инструмента Трасса по Умолчанию
2.На основной странице параметров Трассы выберите Систему. MEP-система определяет внешний вид Трассы в 2D и 3D. См. MEP-системы.
Примечание: Если вы соединяете элемент трассы с автономным MEP-объектом, то элемент трассы автоматически "наследует" MEP-систему объекта, заменяющую собой изначально заданную для этого элемента MEP-систему.
3.Таблица Размеров, выбираемая в разделе Врезки, определяет стандартные размеры T-образных элементов трассы.
4.Настройте Расположение и Привязку элемента Трассы:
•Собственный Этаж и смещение от уровня этого этажа
•Смещение низа от выбранного уровня Привязки
Исходные Расчетные Данные MEP (Воздуховодов)

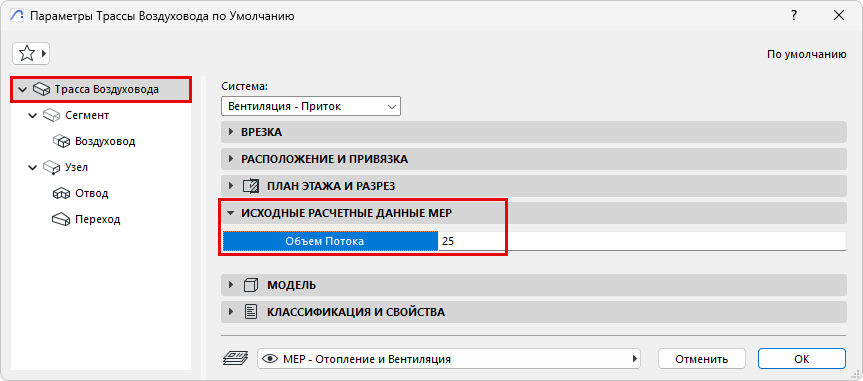

Для трассы воздуховода: Задайте ограничение Объема Потока. Браузер MEP-систем и Оптимизатор Размеров Воздуховодов используют эту информацию для расчета воздушного потока и изменения размеров систем воздуховодов.
См. Браузер MEP-систем (Трассы Воздуховодов) и Оптимизатор Размеров Воздуховодов.
