Añadir Componentes del Elemento de Biblioteca
Nota: Parte de la extensión de Library Part Maker. Ver Library Part Maker.
Dentro del Área de Diseño, use herramientas 2D y 3D para dibujar los componentes del Elemento de Biblioteca.
Nota: Se recomienda consolidar y verificar la configuración de atributos de las herramientas de Archicad antes de dibujar o modelar definiciones de Elementos de Biblioteca. Esto le ayudará a evitar atributos no deseados como parámetros en la interfaz de usuario del Elemento de Biblioteca. Configurar las definiciones de los atributos de su herramienta en la paleta Favoritos es la mejor manera de minimizar errores y evitar el laborioso proceso de verificar la configuración de atributos de la herramienta cada vez.

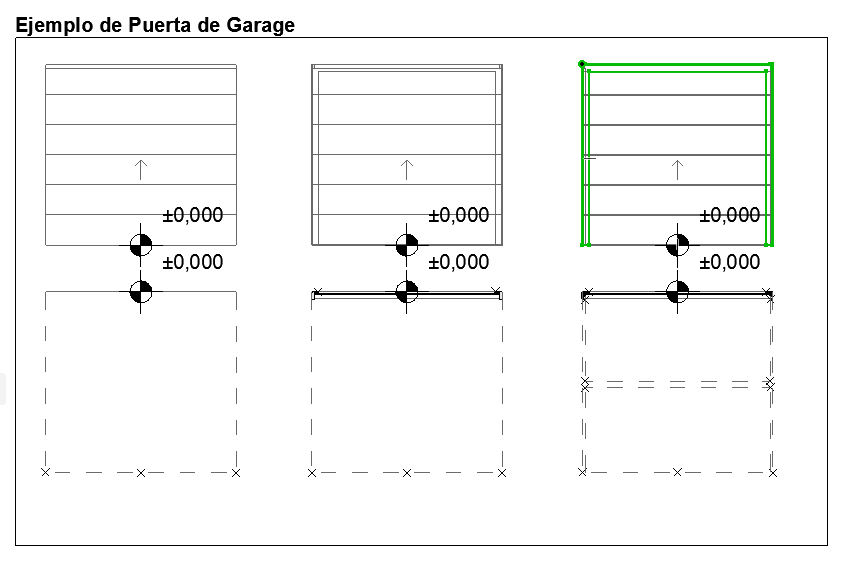

El siguiente ejemplo muestra el modelo 3D en la fila superior (con incremento de LOD de izquierda a derecha), y los símbolos 2D en la fila inferior.
Nota: Para centrarse en una Área de Diseño particular en la Planta, use la función de Zoom desde la Paleta de LPM: ver Zoom a un Área de Diseño.
Principios de Diseño para Símbolos 2D
•Dibuje símbolos 2D usando cualquier herramienta 2D de Archicad (excepto la de Texto).
Para una puerta/ventana, la orientación del símbolo 2D debe estar alineada con el eje horizontal (x). La cara exterior de la abertura debería mirar hacia arriba (ver Ejemplos de Nivel de Detalle del Símbolo 2D).
•Use la Herramienta de Punto Caliente para definir puntos calientes 2D personalizados (efectivo solo para símbolos 2D)
•Asigne un origen de contenido a cada componente (ver Definir Orígenes de Componente (Colocar Cotas de Nivel)
•Cualquier Elemento de Biblioteca utilizado en sus símbolos 2D debe explotarse a primitivas 2D (líneas, arcos, polilíneas, etc.)
Definir Orígenes de Componente (Colocar Cotas de Nivel)

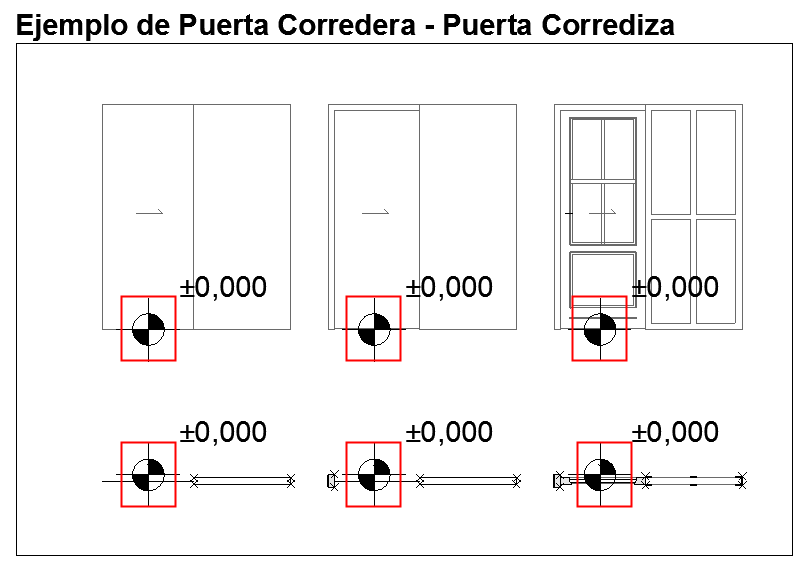

Para cada Componente (Símbolo 2D y Modelo 3D), use la Herramienta de Cota de Nivel para colocar un Origen de Contenido. Se utiliza para alinear el contenido del Símbolo 2D y del Modelo 3D al guardar el Elemento de Biblioteca.
Puede colocarse el origen en cualquier posición mientras esté alineado con los orígenes de otros componentes. El enfoque recomendado es colocar el origen en el centro de un objeto, o (en el caso de símbolos 2D y modelos 3D irregulares) de su recuadro delimitador.
El origen debe tener asignado un tipo de componente para cada Símbolo 2D y Modelo 3D utilizados.
