Para cualquier elemento de Recorrido seleccionado: haga clic en un borde, nodo o línea de referencia para acceder a los comandos de la paleta flotante.
Insertar un nuevo nodo
Desde la Línea de Referencia:

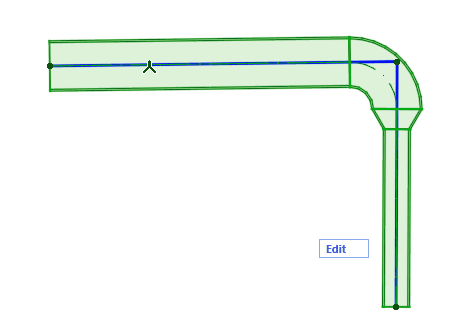

1.Seleccione Insertar nuevo nodo.

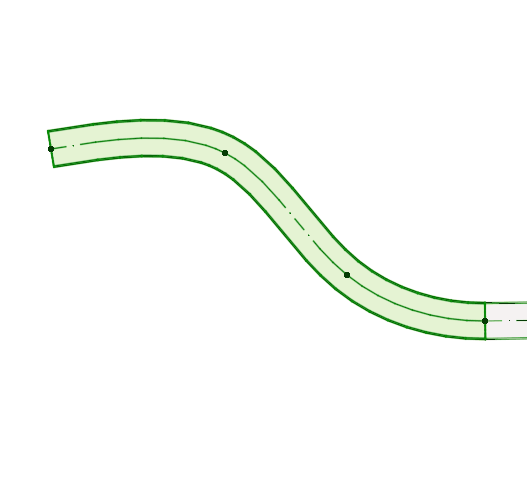

2.Arrastre para crear un nuevo nodo y cambiar la forma del Recorrido.
Mover Nodo
Disponible para un nodo entre dos segmentos rectos adyacentes.

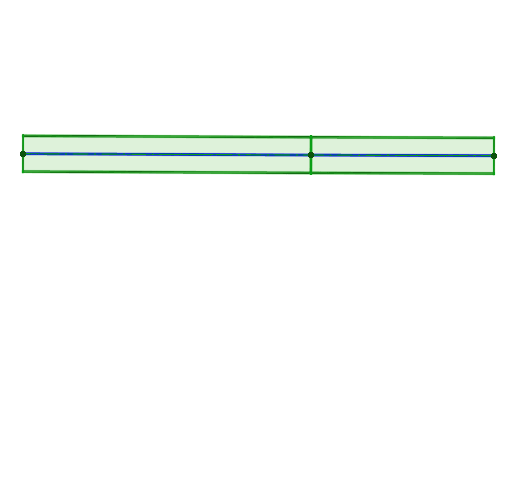

Arrastre el nodo de conexión o introduzca valores en el Informador. Esto modifica la longitud del segmento.
Elevar Recorrido (Planta)

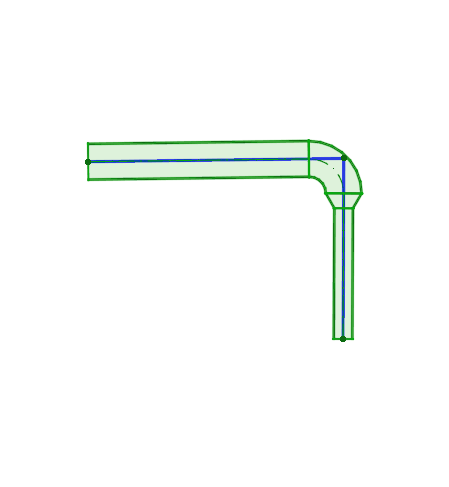

Introduzca el valor con el que desea elevar el Recorrido.
Elevar Recorrido (3D)
Utilice el comando Arrastrar para cambiar la Altura del Recorrido en el eje Z.
Continuar Recorrido

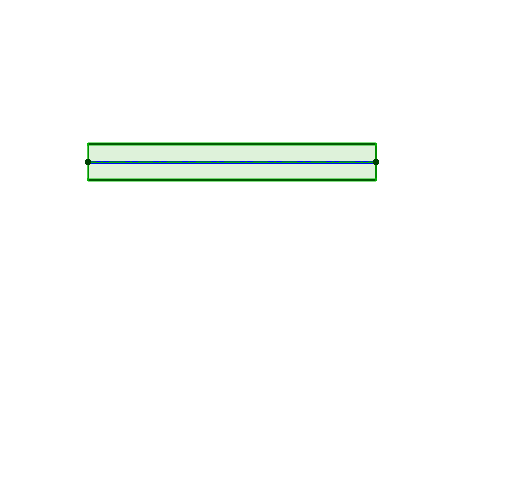

Disponible en el extremo de un segmento recto desconectado.
Desplazar Segmento
1.Seleccione el elemento.
2.Haga clic en la Línea de Referencia.

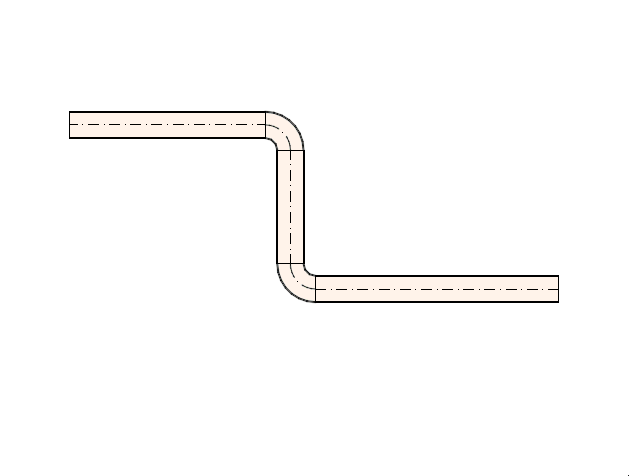

3.En la paleta flotante, seleccione «Desplazar segmento" para moverlo.
Nota: No disponible para recorridos conectados con derivaciones.
Nota: También puede realizar algunas ediciones desde la paleta flotante: consulte Editar diámetro de segmento - con paleta flotante
Dividir Recorrido MEP
1.Seleccione el recorrido que desea dividir.

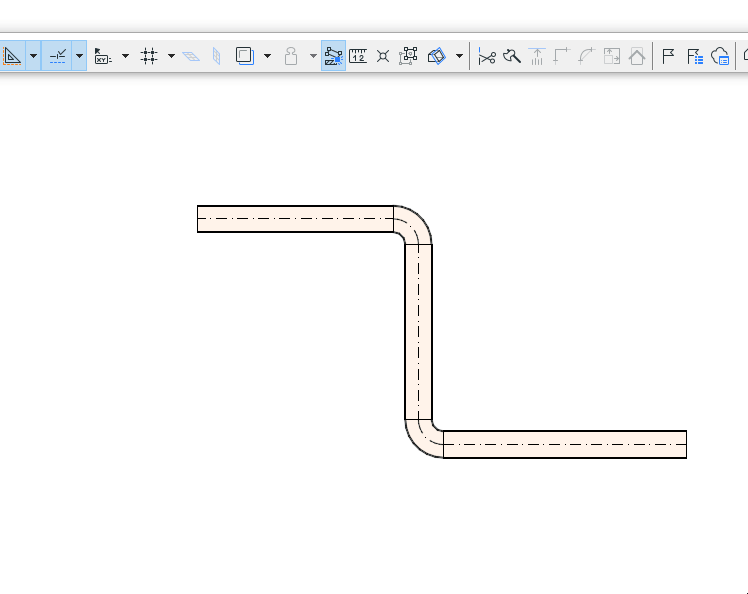

2.Elija el comando Editar > Reformar > Dividir, o bien el icono de hacha desde la Barra de Herramientas.
3.Dibuje una línea de división temporal.
Nota: En la ventana 3D, aparece un plano de división rojo a modo de información.
4.Haga clic en cualquier lado de la línea/arco dividido con el cursor de Ojo.
5.Los elementos del lado seleccionado permanecerán seleccionados, los elementos del otro lado se deseleccionarán.
