Edición de segmentos y nodos individuales - en modo Edición

Utilice el modo Edición para seleccionar cualquier segmento o nodo de un elemento del Recorrido y editar sus parámetros.

Nota: También puede realizar algunas ediciones desde la paleta flotante: consulte Editar diámetro de segmento - con paleta flotante

Entrar en Modo Edición

Seleccione un elemento del Recorrido y realice una de las siguientes acciones:

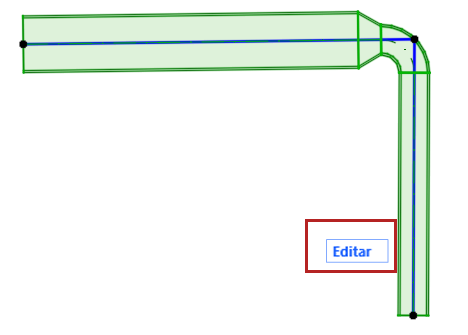

•Haga clic en el botón Editar que aparece en pantalla

•Use Diseño > Entrar en Modo Edición de Sistema.

Usar el Modo Edición

Seleccione cualquier subelemento (nodo o segmento).

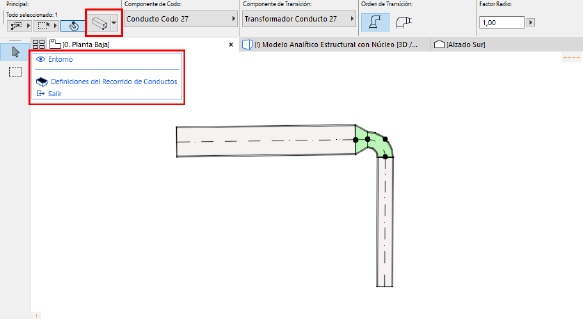

•La paleta habitual de herramientas de Archicad es reemplazada por sólo herramientas de selección y una paleta de visualización.

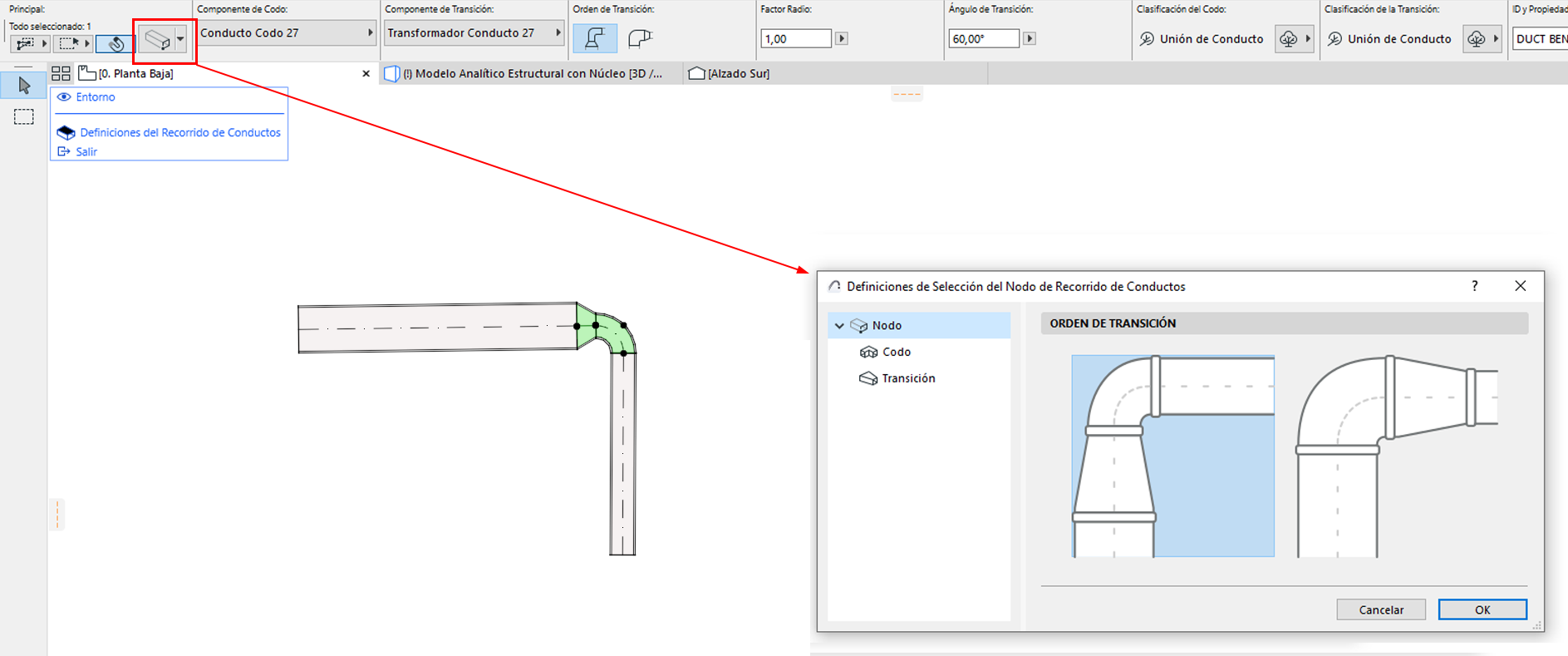

•Desde el Cuadro Info, puede abrir un diálogo de definiciones limitadas que se aplica sólo al segmento o nodo seleccionado.

•Use el conmutador de Entorno en la paleta de visualización para mostrar/ocultar el resto del modelo (p. ej. todo lo demás aparte del Recorrido seleccionado). En Modo Edición, no puede editar el resto del modelo, solo los subelementos del Recorrido seleccionado.

•Desde la paleta de visualización, está disponible el diálogo de Definiciones del Recorrido.

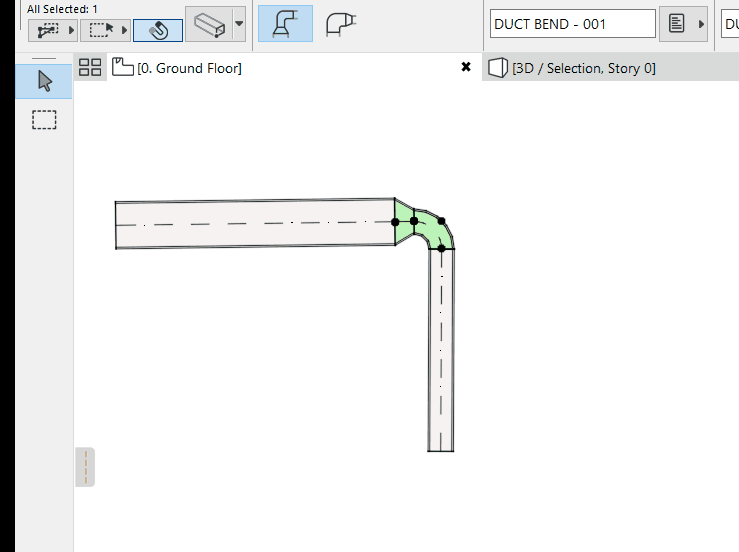

Como ejemplo, editaremos el orden de Transición de un nodo seleccionado:

Salir del Modo Edición

Realice una de las siguientes acciones:

•Hacer clic en ESC

•Haga clic en Salir del Modo Edición desde la paleta de visualización.

•Use Diseño > Salir del Modo Edición
