佈設設定

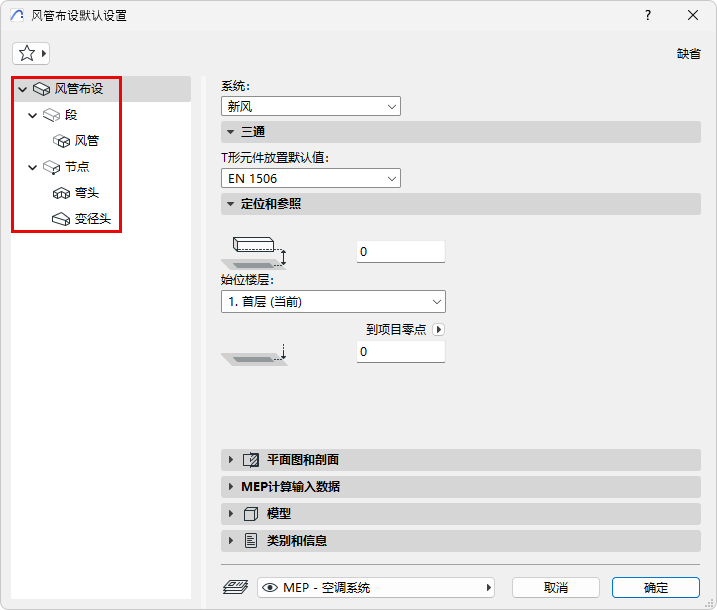

每個MEP佈設（風管、電纜橋架和水管）都是由主要的佈設元素及其子元素構成的層次結構組成：分段和節點。

每一個佈設設定對話框都反映了這種層次結構。使用設定頁面來設定佈設元素及其子元素的預設選項。

與類似的Archicad工具（如欄桿）一樣，您可以自定義任何特定的子元素。一旦某項設定被定製並不再是預設值，對話框就會提醒您定製設定已經生效。

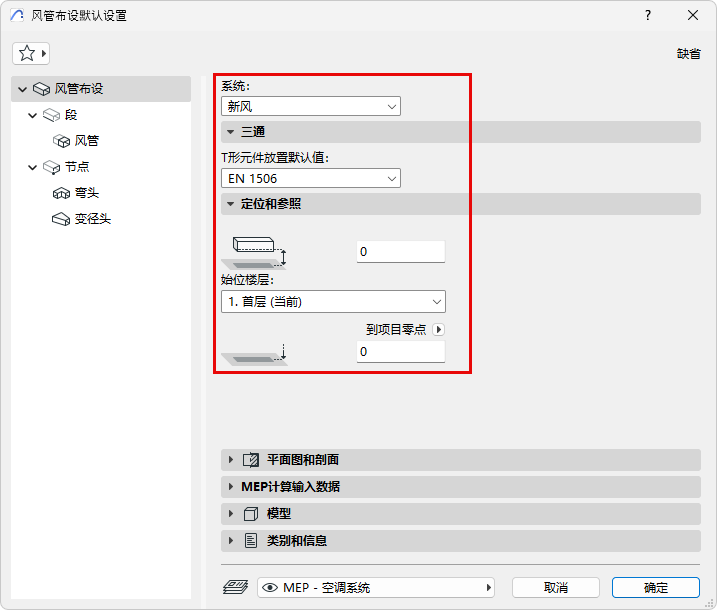

佈設設定 - 主頁面

1。開啟佈設工具的預設設定

2。在佈設設定主頁面，選擇一個系統。MEP系統定義了佈設的2D和3D外觀。參見MEP系統。

注意：將佈設元素連接到獨立的 MEP 物件時，佈設元素會自動“繼承”物件的 MEP 系統，而不是使用為佈設元素設定的 MEP 系統。

3。在“分管”下，預設尺寸表適用於佈設的T型元素。

4。設定佈設元素的定位和參照：

•始位樓層及其與該樓層標高的偏移

•底部偏移到選定的參考層

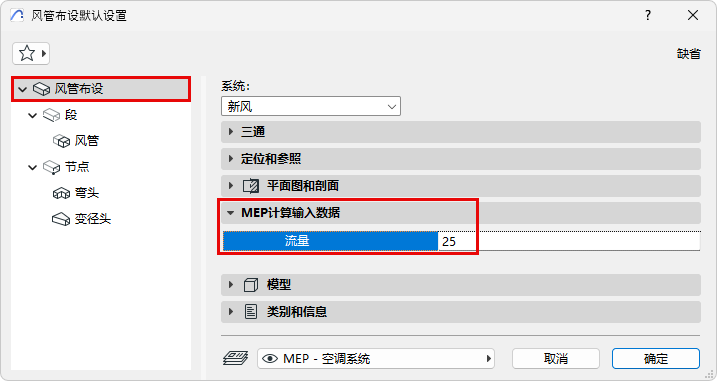

MEP計算輸入數據（風管）

用於風管佈設：輸入氣流限制。系統瀏覽器和風管優化工具使用這些訊息來計算氣流並調整風管系統的大小。
