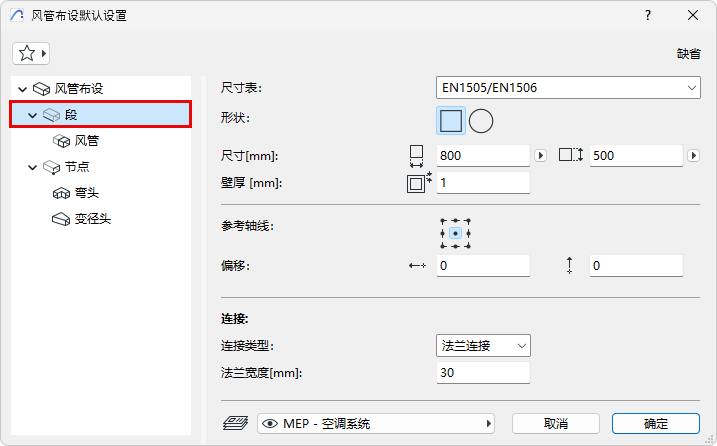

尺寸表
選擇一個尺寸表。(定義表格的位置是佈設規格。)
形狀
(僅限風管) 選擇一個橫斷面：矩形或圓形。
標註：
•(僅限風管) 矩形：輸入橫截面尺寸。
•從定義的標註表中選擇一個圓形標註標準。參見佈設規格。
注意：您可以在輸入過程中自定義任何段的橫截面。 請參見 實時更改佈設參數。
墻厚度
MEP元素墻的厚度。
對齊和偏移
選擇適當的類型（如法蘭式、銲接式、簡單式）——取決於佈設類型。根據情況輸入寬度/直徑。
該段的彎頭和節點將相應地使用這些連接。
注意：將佈設元素連接到獨立 MEP 物件時，佈設元素會自動“繼承”物件的“連接類型”，而不是為佈設元素設定的“連接類型”。
