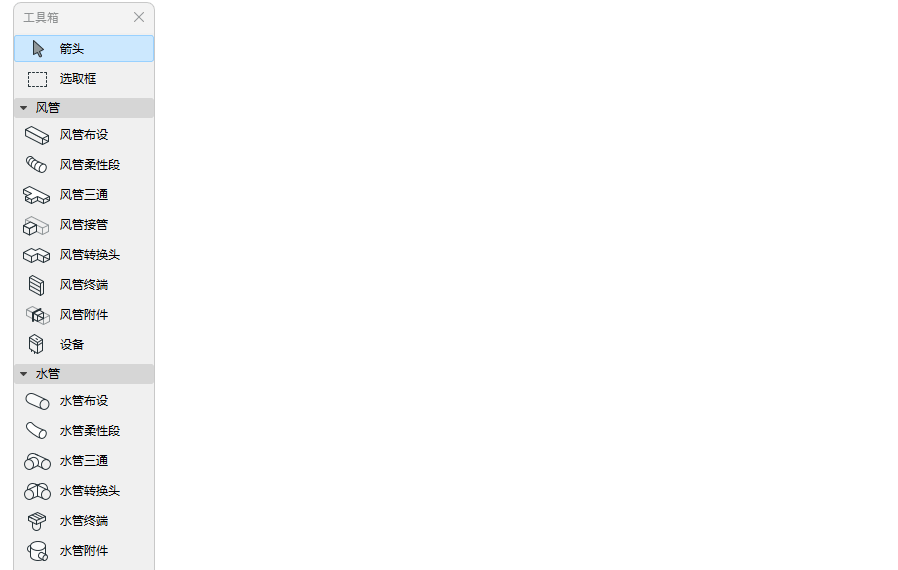

1。從工具箱中啟動一個佈設工具：風管佈設，電纜橋架佈設或水管佈設。
2。參考線預設位於佈設路線段的中心。根據需要在訊息框中輸入偏移量或調整對齊方式。(見 編輯分段 - 對齊和偏移)
注意：在二維視圖中查看參考線：在查看> 螢幕視圖選項中開啟MEP 參考線。
3。在平面圖、剖面圖或 3D 視窗中：連續點擊來定義佈設多邊形的分段和節點。
•每次點擊代表一個連接相鄰線段的節點。
•按迴車鍵刪除最後放置的分段
4。要完成佈設，請在最後一個線段的末端再次點擊。
最終將得到一個單獨的佈設元素。
每個節點處將自動生成彎頭和變徑頭。
注意：在終端、附件或設備上結束佈設元素時，使用上下箭頭鍵查看連接佈設的替代路徑。(參見 放置終端、附件或設備)

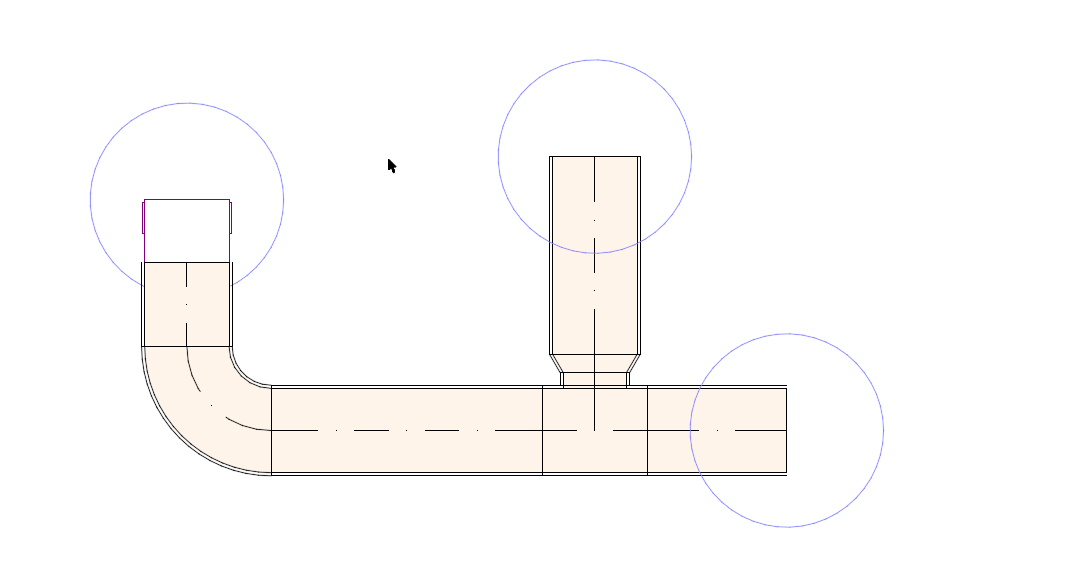

顯示洞口連接和端點
要在二維視圖中查看洞口端點和洞口連接，請在視圖 > 螢幕視圖選項中啓用開啟 MEP 連接。
開始放置佈設元素之後，其橫截面可以在追蹤器中更改。

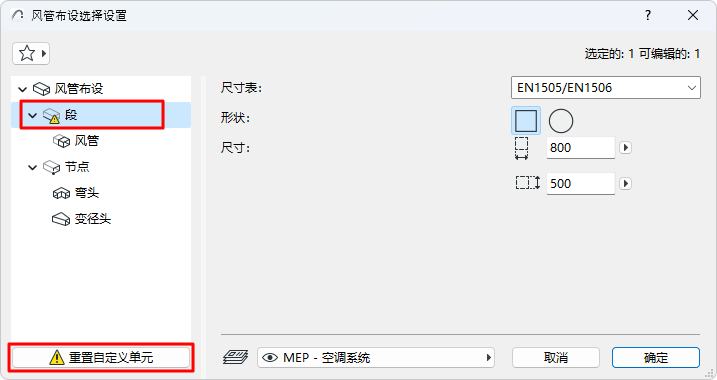

由於您已更改了段的預設參數值，因此在設定對話框中顯示為“自定義”。
為佈設元素添加分支
當您將一個風管或水管佈設到另一個風管/水管的一側時，就會產生一個分管。分管會自動生成，原始佈設會被拆分成多個佈設元素。
您不能手動放置分管元素。

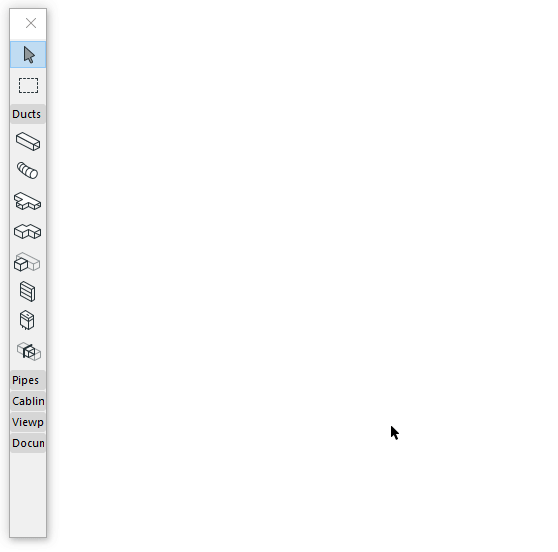

添加風管支管
使用支管工具放置支管元素，然後將風管連接到支管元素上。變徑頭元素會自動創建。
合併佈設
在以下情況下，佈設將合併：
•一個佈設元素的末端節點與另一個佈設元素的末端節點相連
•一個分支被刪除（剩餘的佈設將被合併在一起）。
•分管末端節點被移動，原分管連接被斷開

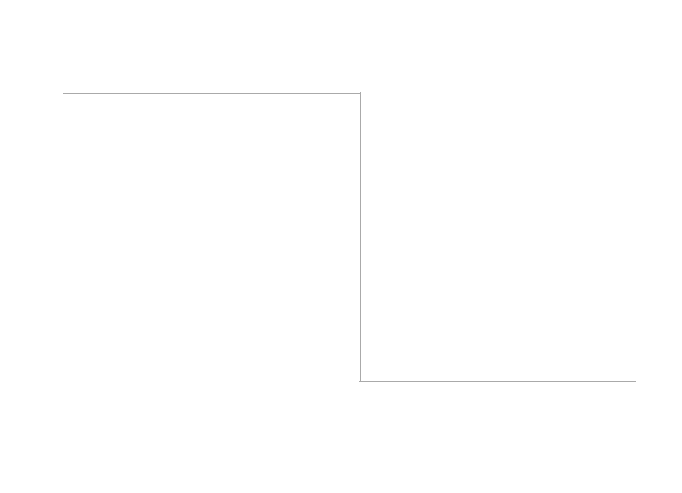

用魔棒佈設元素
使用魔術棒基於已有的聚合線或多邊形，單擊即可佈設MEP元素。
1。繪製一條直線或弧線
2。選擇一個 MEP 工具（風管、水管或電纜橋架）。
3。按空格鍵啟動魔術棒，然後單擊聚合線或多邊形。
柔性風管和柔性水管段
使用這些工具，可以利用“雲形線類型輸入”輕鬆創建靈活的幾何圖形。單擊現有佈設元素的端口以進行連接，或者雙擊結束輸入。
柔性通風管不會在兩端添加變徑頭，必須在佈設時解決不同尺寸的連接問題。
