Os valores das coordenadas são apresentadas no Orientador que segue os movimentos do mouse, e que está disponível em qualquer Janela editável.
O Orientador fornece informação dinâmica sobre valores como distâncias, ângulos, e coordenadas de pontos para edição de Objetos GDL.
Use também o Orientador para inserir elementos por valores definidos.
Consulte Entrada de elementos Usando o Orientador.
Mostrar Orientador
Por padrão, o Orientador aparece sempre que você estiver editando ou inserindo coordenadas.
Altere esta preferência em Opções > Ambiente de Trabalho > Orientador e Entrada de Coordenadas
Aqui, você também pode definir as cores, o conteúdo e o comportamento do Orientador.
Para mostrar o Orientador em tempo real: Use o Atalho N.
Entrada de elementos Usando o Orientador

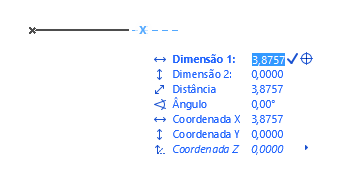

Ao colocar um novo elemento, você pode definir as suas coordenadas no Orientador.
Com o Orientador exibido, faça um dos seguintes procedimentos:
•Comece a digitar um valor para o parâmetro padrão (aquele mostrado em negrito).
Nota: este método de entrada funcionará se a caixa “Ativar entrada direta nos campos do Orientador” estiver assinalada em Opções > Ambiente de Trabalho > Orientador e Entrada de Coordenada. Esta é a definição de origem.
•Pressione Tab tantas vezes quanto necessário para ativar o campo Orientador requerido, então digite o número desejado.
•Clique em um campo no Orientador para ativá-lo, então digite o número desejado.
•Digite um atalho (X, Y, Z ou D/R ou A) para ativar o campo correspondente do Orientador, imediatamente seguido pelo valor. Por exemplo: X3 ou Y-4.
Notas:
–Este método de entrada funciona se a caixa “Atalhos de Coordenadas preferem Orientador” estiver assinalada em Opções > Ambiente de Trabalho > Orientador e Entrada de Coordenada. Esta é a definição de origem.
–O prefixo + é opcional para valores positivos.
–Você pode indicar valores de coordenadas de qualquer ordem.
–Se o Orientador estiver na forma Compacta, digitando o atalho de um parâmetro escondido (ou clicando Tab) irá mostrá-lo.
Para outro método de entrada de coordenadas, consulte Janela de Coordenadas.
Concluir a entrada do valor do Orientador
•Marque para aplicar o valor
•Tab para aplicar o valor e, em seguida, vá para o próximo campo do Orientador
•Pressione Enter para aplicar o valor e sair do Orientador
•Pressione Esc para cancelar e sair do Orientador
Concluir a entrada do elemento
Pressione Enter ou clique no ícone de marca de seleção no Orientador.
Exibir Guias Vinculadas nas Coordenadas
Clique no ícone em cruz no Orientador. O elemento editado irá passar para aquele valor de coordenada e, se as Guias Vinculadas estiverem ativas, as Guias Vinculadas aplicáveis aparecerão.
Para mais informações, ver Fixar ou Colocar uma Guia Vinculada Manualmente.
Use a Expressões Matemáticas para posicionar os elementos
|
Operator |
|
|
20+ |
Adiciona 20 |
|
20- |
Subtrai 20 |
|
3* |
multiplica por 3 |
|
3/ |
divide por 3 |
Digite o operador após o valor. Por exemplo, x3+ adiciona 3 ao valor x mostrado no Orientador.

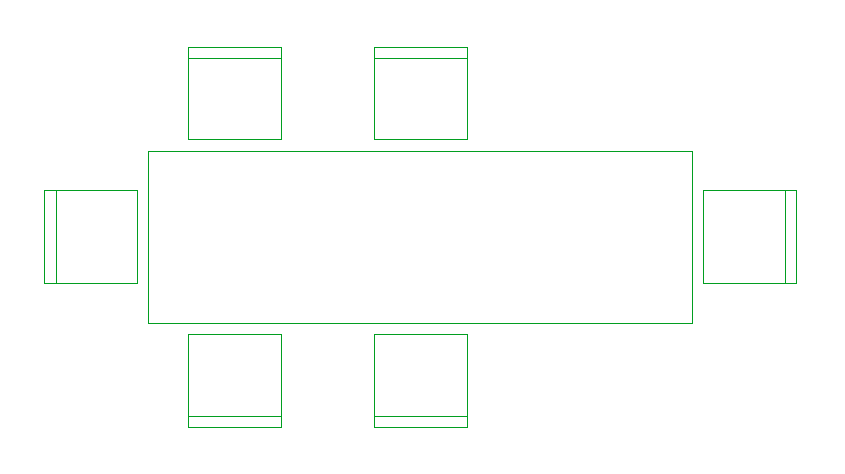

Exemplo: Colocar uma cópia de uma cadeira com o dobro da distância
O usuário digita 2* no campo Distância do Orientador
1.Selecione a primeira cadeira
2.Ative Mover > Arrastar uma Cópia
3.Arrastar a cópia para substituir a segunda cadeira. O Orientador mostra essa distância de: 800.
4.No Orientador, digite 2* no campo de distância
5.Pressione Enter. A cópia da cadeira é movida para uma distância que é o dobro da distância entre as duas primeiras cadeiras.
Notas para usuários de dimensões do sistema americano:
•Quando digita 3, o Archicad assume que se refere a três Pés. Digitar 3’6, 3’6’’, ou 3-6 equivale a três Pés e seis Polegadas.
•Para dividir ou subtrair no Orientador, pressione a barra ou a tecla menos duas vezes, respectivamente (porque pressionar apenas uma vez muda a entrada de pés para polegadas)
Parâmetros Visíveis no Orientador

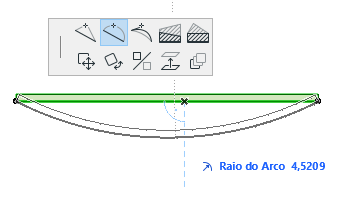

Os parâmetros apresentados no Orientador variam, em função do tipo de operação de edição que está sendo realizada. Por exemplo, se você selecionar um segmento reto e utilizar o comando Curvar Face, da paleta de contexto, o Orientador mostrará o parâmetro “Raio do Arco”.
O Orientador mostra sempre um dos parâmetros carregados; este é o parâmetro por padrão.
Mostre ou esconda os nomes das coordenadas usando a opção "Mostrar/Esconder Etiquetas de Parâmetros" no menu pop-up do Orientador.

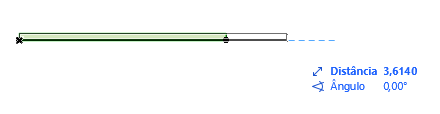

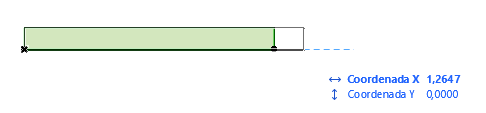

Exibir Coordenadas XY ou Coordenadas de Distância/Ângulo (Polares)
Durante a entrada, o Orientador exibe o par de coordenadas XY ou DA (distância/ângulo). (Defina esta preferência em Opções > Ambiente de Trabalho > Orientador e Entrada de Coordenadas)
Alterne de um para o outro durante a entrada:
•Use o atalho / (caractere de barra)
Expandir o Orientador Automaticamente
Essa opção significa que todos os parâmetros serão mostrados assim que você entrar no Orientador (inserindo um valor ou pressionando Tab).
Caso contrário, você terá que continuar pressionando a guia para ver os parâmetros adicionais.
Lógica de Introdução de Coordenadas: Opções Especiais
Algumas opções especiais permitem personalizar o Orientador, utilizando a Lógica de Input de Coordenadas em Opções > Ambiente de Trabalho > Orientador e Entrada de Coordenada.
Consulte Orientador e Input de Coordenadas.
Valores das Origens das Coordenadas no Orientador
Por padrão, o Orientador apresenta coordenadas relativas.
•As coordenadas Relativa são medidas a partir de Editar Origem.
Utilize o menu Orientador, na barra de ferramentas Standard para ativar ou desativar a preferência Coordenadas Relativas no Orientador.

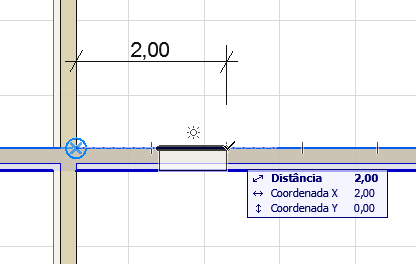

Quando você vincula a uma Guia Vinculada durante a entrada, a Origem do Usuário é automaticamente transferida para o ponto mais próximo de Referência Vinculada. Um X azul temporário é exibido, indicando a Origem do Usuário para a entrada atual.
•As coordenadas Absolutos são medidos a partir da Origem do Usuário. (Se você não tiver redefinido a Origem do Usuário, este será o mesmo que a Origem do Projeto). O Orientador exibirá as coordenadas Absolutas se você tiver alterado para desligado as “Coordenadas Relativas no Orientador”.
Consulte Origens.
É desenhada uma linha tracejada temporária, entre a origem e o cursor, para indicar que está utilizando coordenadas absolutas.
