Representação 2D e 3D de Objetos

Opções de Visualização do Modelo para Itens da Biblioteca

Em função das bibliotecas que o seu projeto carregou, utilize as Opções de Visualização do Modelo (Documentação > Visualização do Modelo > Opções de Visualização Modelo) para atribuir preferências globais para a visualização de certos itens da biblioteca e seus parâmetros.

Consulte Definições Diversas para Itens da Biblioteca.

Por padrão, os Objetos usam as definições de nível de detalhe definidas em Opções de Visualização do Modelo (Por OVM). Para um objeto/luminária específico, se o controle estiver disponível, você poderá substituir seu nível de detalhe nas Definições do Elemento (use os controles de Representação 2D ou 3D).

Nível de Detalhe 3D

Quando disponível, esse controle permite sobrescrever as definições baseadas nas OVM para um objeto: Escolha entre Esquemático, Simplificado ou Completo.

Alguns elementos complexos podem levar muito tempo para serem exibidos em 3D de modo totalmente detalhado - por exemplo, árvores realistas e outras plantas que consistem em um grande número de polígonos.

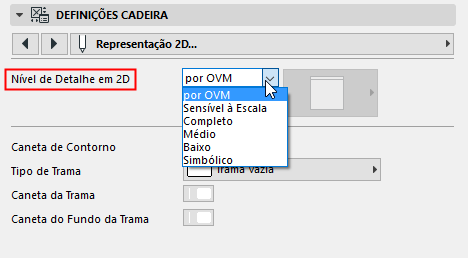

Nível de Detalhe 2D

•Se escolher Simbólico, o parâmetro Tipo de Símbolo fica disponível, podendo escolher um símbolo fixo para visualizar o objeto em Vistas 2D, independentemente da escala.
