Definições Diversas para Itens da Biblioteca

Para acessar este painel, vá a Documentação > Visualização do Modelo > Opções de Visualização do Modelo.

•Este painel e o seu conteúdo dependem das bibliotecas que você carregou. (Você poderá ter vários painéis, um para cada biblioteca carregada no seu projeto.)

•Os objetos de biblioteca localizados nessa biblioteca específica serão apresentados globalmente, de acordo com as Opções de Visualização do Modelo aqui definidas.

•As opções serão aplicadas apenas a objetos cujo texto GDL estejam programados para o permitir.

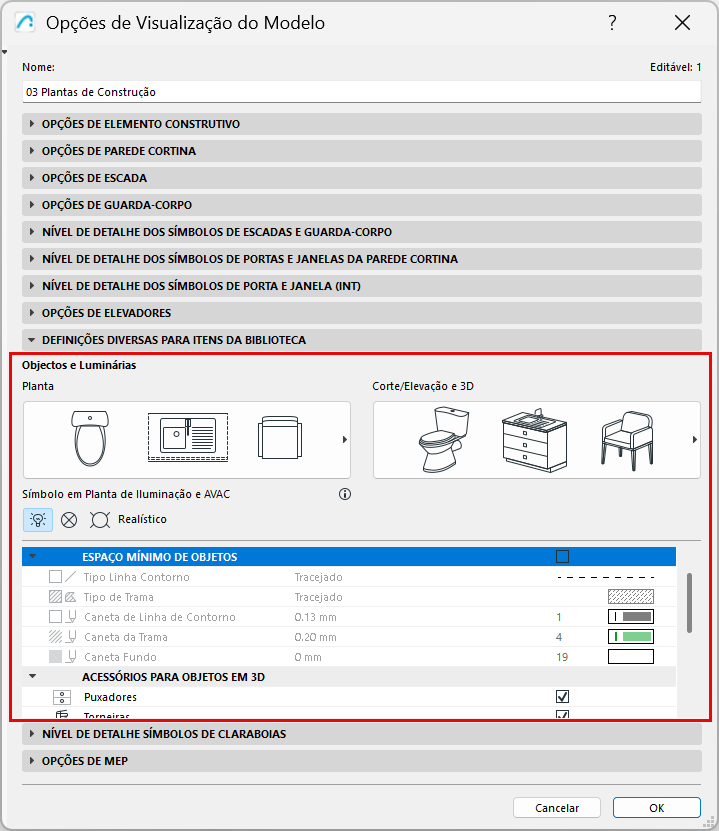

Na versão INT, o painel fica assim:

Espaço Minimo de Objetos

Marque essa caixa para mostrar o espaço mínimo dos objetos na Planta, usando um contorno e trama. Escolha as opções para o tipo de linha e caneta de contorno e para o tipo de trama/caneta/fundo.

A visualização de contorno/trama de Espaço Mínimo é apresentada para todos os objetos que tenham um parâmetro de Espaço Mínimo definido.

•Para Objetos, use os parâmetros de Espaço Mínimo nas Definições de Objeto.

Nível de Detalhe de Objeto e Luminária

Defina o Nível de Detalhe em Planta:

•Completo, Médio, ou Baixo

e em Corte/Elevação e Projeções 3D:

•Completo, Simplificado ou Esquemático

Objetos e luminárias usam as definições de nível de detalhe definidas aqui por padrão (Por OVM). Para um objeto/luminária específico, se o controle estiver disponível, você poderá substituir seu nível de detalhe nas Definições do Elemento (use os controles de Representação 2D ou 3D)

Consulte Representação 2D e 3D de Objetos.

Iluminação e Símbolos AVAC em Planta

Escolha uma das opções para visualizar os Símbolos em Planta de Iluminação e objetos AVAC (p. ex., lâmpada de teto, detector de fumaça, difusor de ar) no projeto.

•Realista

•Elétrico

•Planta de Tetos Refletida

Objetos Acessórios em 3D

Clique nos botões de alternância para mostrar ou esconder esses tipos de acessórios em 3D:

•Maçaneta

•Torneiras

Linha de Aberturas de Objetos em 3D

•Escolha Maçaneta ou Dobradiças para definir a orientação das linhas de abertura.

•Escolha tipos de linha (tracejado, contínua, pontilhado) para as linhas de abertura nos lados opostos de abertura e opostos.

Nota: Esta opção depende da escala (geralmente, as linhas de abertura não são visualizadas em escalas pequenas).

Conexões MEP dos Objetos

Os elementos compatíveis com o Modelador MEP incluem Conexões para permitir a conexão com qualquer objeto em um traçado MEP.

Use esta caixa de seleção para mostrar ou esconder essas Conexões.
