Mapa Interativo

Use o Mapa Interativo para gerar mapas com base no modelo.

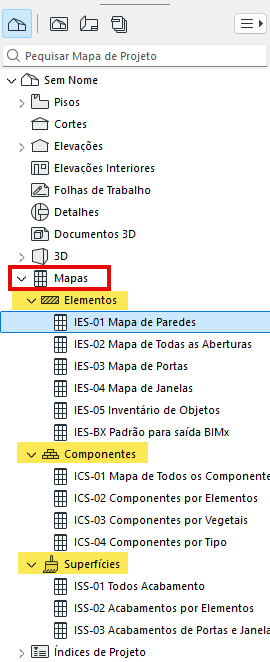

Os Mapas Interativos são pontos de vista do projeto e estão listados no Navigator.

•As Listas de Elementos lista parâmetros de elementos

•As Listas de Componentes listam informações sobre cada componente de elementos compostos, de perfil ou básicos

•As Listas de Superfícies listam as superfícies externas dos elementos

Você pode:

•Editar valores nos campos do mapa para atualizar diretamente os parâmetros do elemento do modelo

•Salvar os mapas como vistas e coloque-os nos Leiautes

•Salve os mapas em vários outros formatos de arquivo: texto com guias, DWF, .xls e PDF (no Windows: também .doc)

•Copiar e colar o mapa em qualquer janela 2D (normalmente uma planilha) - nesse caso, o mapa se torna um objeto 2D não interativo

•Filtrar os elementos, componentes ou superfícies a serem listadas, com base em critérios

Seu template de produto inclui alguns mapas predefinidos que você pode usar ou personalizar, conforme necessário.

Tópicos desta seção:

Criar ou abrir Mapa Interativo

Unidades em Mapas Interativos

Conteúdo da Mapa: Critérios e campos

Conteúdo do mapa: Classificação, totais, cabeçalhos, campos personalizados

Agrupar registros idênticos

Exibindo valores em campos agrupados

Exibição de mapa: Linhas vs. colunas, redimensionamento, zoom, esconder

Formatação do mapa: Texto e cores

Pré-visualização e Imagens no Mapa Interativo

Editar o modelo usando o Mapa Interativo

Mapas colocados nos Leiautes

Definir campos do mapa para Informações do BIMx

Mapas de Superfície

Tópicos relacionados:

Parâmetros da Listagem do Elemento

Dados dos Componentes no Archicad

Para Usuários Teamwork:

Consulte Reserva em Mapas Interativos (Teamwork).
