Superfície de Abertura no Mapa de Superfície

Suponha que você tenha uma Abertura em uma parede.

Quando você atribui uma sobreposição à superfície de Abertura, é como uma fina folha de tinta que tem dois lados (como uma tira de papel de parede).

Portanto, ao listar as superfícies, tenha em mente que há um total de três superfícies potenciais aqui:

•uma superfície de parede

•mais os dois lados da superfície de abertura ("papel de parede")

Dependendo do que você deseja listar, certifique-se de que o mapa de superfície conte apenas com as superfícies que você precisa. As superfícies que estiverem bloqueadas por um elemento de "revestimento" não serão contadas no mapa.

Para definir elementos como "cobertura", use o diálogo Reduzir área exposta das Definições do Esquema de Superfície. (consulte Parâmetro de Área exposta nos Mapas de Superfície).

Ver os exemplos abaixo.

Exemplo: Listar a superfície pintada da abertura

Uma Abertura corta uma parede e você pintou as bordas da Abertura com uma sobreposição.

A superfície de Abertura pintada tem dois lados (como uma tira de papel de parede).

Você deseja que o mapa  liste a sobreposição da superfície de Abertura, mas apenas seu lado visível. Para obter este resultado:

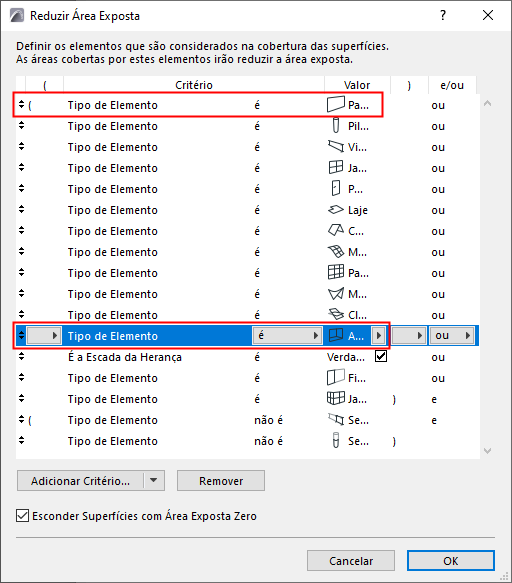

•Adicione paredes à lista "Reduzir Área Exposta" (para apagar o lado não visível do "papel de parede")

•Adicione aberturas à lista "Reduzir Área Exposta" (para apagar a face original, sem pintura da parede)

Exemplo: Liste apenas a superfície da parede; a abertura é apenas um buraco

A Abertura é apenas um furo cortado na estrutura do hospedeiro e NÃO tem sobreposição de superfície.

Nota: Se a Abertura não tiver nenhuma sobreposição, você não pode listar sua superfície. Mas tal Abertura ainda é capaz de cobrir o elemento hospedeiro.

Você deseja considerar apenas a superfície do elemento hospedeiro, ignorando a Abertura. Certifique-se de que as Aberturas não estejam definidas como revestimento das superfícies do elemento hospedeiro. Para obter este resultado:

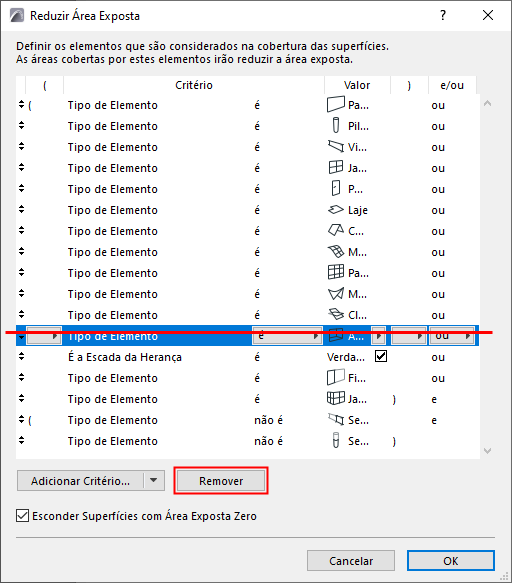

•Remover aberturas da lista "Reduzir Área Exposta" (para revelar a face de abertura da parede)

Remover aberturas da lista "Reduzir Área Exposta"
