Colocar Desenhos na Vista do Modelo
Faça um dos seguintes procedimentos:
Arrastar e Largar
Arraste os arquivos de desenho (um de cada vez) de seu sistema de arquivos.
Com a ferramenta Desenho
1.Ative a ferramenta Desenho.
2.Clique na vista.
3.Aparece na caixa o diálogo a opção Revincular Desenho. Escolha a fonte do Desenho: sistema de arquivo local ou BIMcloud.
Faça login no BIMcloud, se necessário. Consulte Login no BIMcloud.
4.Clique em Procurar, depois selecione o arquivo de Desenho desejado.
Notas:
–Você pode colocar um arquivo de cada vez e uma página PDF de cada vez usando a ferramenta Desenho. Para colocar vários desenhos, use Arquivo> Conteúdo Externo > Colocar Desenho Externo, conforme Descrito abaixo.
Com os comandos do menu Arquivo
Use uma das seguintes opções, dependendo da fonte do Desenho:
•Arquivo > Conteúdo Externo > Colocar Desenho Externo
•Arquivo > Conteúdo Externo > Colocar Desenho Externo do BIMcloud
Escolha o BIMcloud, depois o projeto que você precisa.
Faça login no BIMcloud, se necessário. Consulte Login no BIMcloud.
Nota: Para ligar um desenho a um projeto Teamwork, o projeto Teamwork de origem precisará ter sido desenvolvido em um Archicad com o mesmo número de versão que o projeto hospedeiro.
Colocar as páginas selecionadas de um PDF
Isto funciona se o PDF for colocado usando o comando arrastar e largar ou um comando do menu Arquivo.
Se o desenho importado for um PDF com várias páginas:

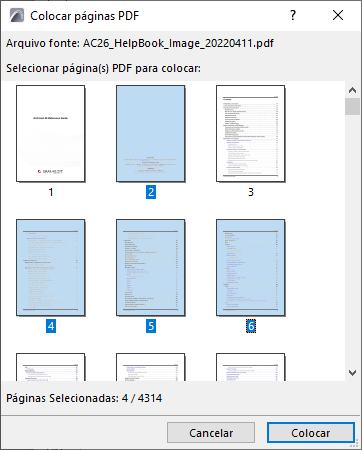

1.Aparece um diálogo de escolha. Selecione uma ou mais páginas ou todas.
2.Clique Colocar.

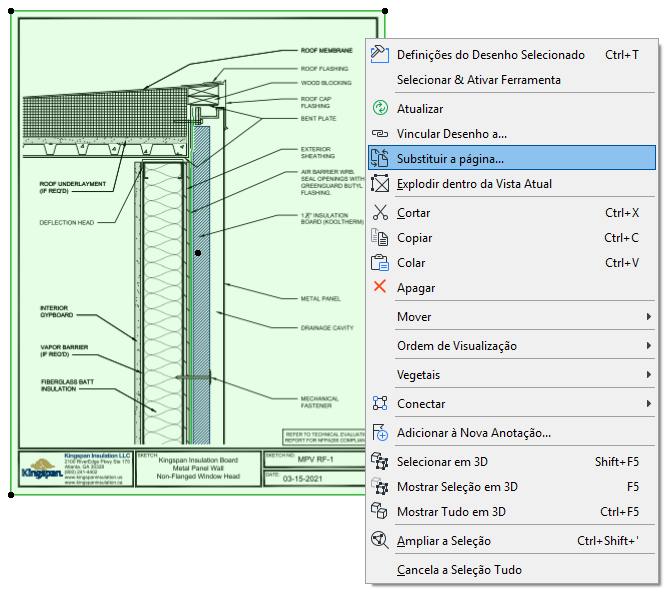

Depois de inserir um PDF, use o comando de menu de contexto “Substituir página” (em Desenhos ou Gestor de Desenhos selecionados) para revincular a outra página dentro do mesmo documento PDF.
Para importar apenas determinados vegetais dos desenhos DWG/DXF/ou DWF:
Ver “Ativar abrir parcial” em Opções de Abertura (Configurar Tradução DXF/DWG).
Para mostrar/esconder os vegetais de origem de desenhos DWG importados, colocados no Archicad:
Ver Vegetais Embebidos.
