Definições de Traçado - Ramificação, Posicionamento, Isolamento

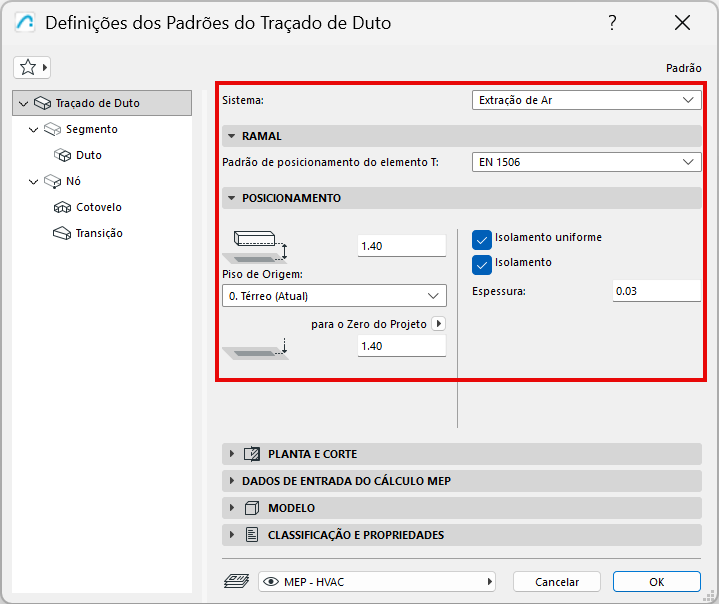

Abrir Definições Padrão da Ferramenta Traçado.

Sistema MEP

Escolha um sistema MEP disponível. O Sistema MEP define a aparência do Traçado em 2D e 3D. Consulte Sistemas MEP.

Nota: Quando você conecta um elemento de traçado a um objeto MEP independente, o elemento de traçado “herda” automaticamente o Sistema MEP do objeto, em vez de usar o Sistema MEP definido para o elemento de traçado.

Ramal

Nos Ramais, a tabela com as dimensões padrões é fornecida para os elementos T do traçado.

Consulte Especificações do Traçado.

Posicionamento

•Defina o piso de Origem do elemento do Traçado e o afastamento do piso de Origem

•Defina o afastamento inferior do elemento do Traçado a partir do nível de referência escolhido

Isolamento uniforme

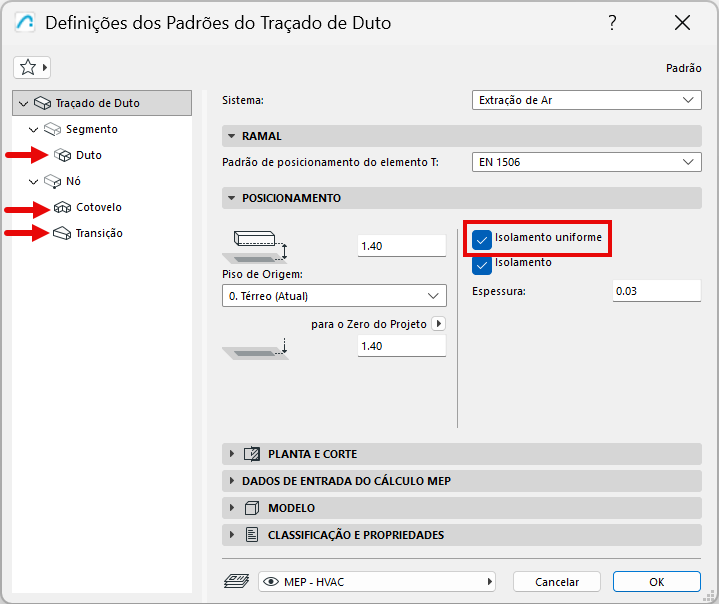

Marque para aplicar o mesmo valor de isolamento a todas as partes do traçado: Duto, Cotovelo e Transição.

Se necessário, desmarque a caixa para definir valores de isolamento separados para qualquer item em sua própria página de definições.

Isolamento

Marque para adicionar uma camada isolante à superfície externa do traçado do duto/tubo. Em seguida, introduza o valor da Espessura do isolamento.
