Disponível com Archicad Collaborate
Um Sistema MEP é um conjunto salvo de tramas, linhas e superfícies usado para exibir traçados MEP e elementos da Biblioteca MEP.
Os Sistemas MEP são atributos do projeto do Archicad.
•Para o traçado MEP: A cada traçado é atribuído um Sistema MEP na parte superior da caixa de diálogo Definições de Traçado. Consulte Definições de Traçado - Ramificação, Posicionamento, Isolamento.
–Se necessário, você pode substituir os atributos do sistema para qualquer traçado: consulte Exibição do elemento do Traçado: Planta e Corte, Visualização do Modelo.
•Para Terminal, Acessório e Equipamento: Atribuir Sistema MEP nas definições do elemento: consulte Objetos compatíveis com MEP
Nota: Quando você inicia um elemento de traçado a partir de um objeto MEP independente, o elemento de traçado “herda” automaticamente o Sistema MEP do objeto, em vez de usar o Sistema MEP definido para o elemento do traçado.

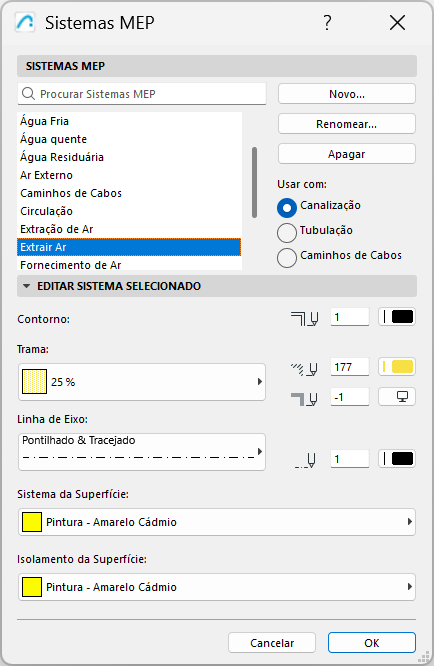

Definir ou editar o Sistema MEP
Abra a caixa de diálogo a partir de:
•Modelagem > Sistemas MEP
•Opções > Atributos do Elemento > Sistemas MEP
•Atalho de Sistemas MEP na barra de ferramentas Engenharia MEP
•Atalho dos Sistemas MEP no Navegador do Sistema
Use ou edite os Sistemas MEP predefinidos ou crie novos.

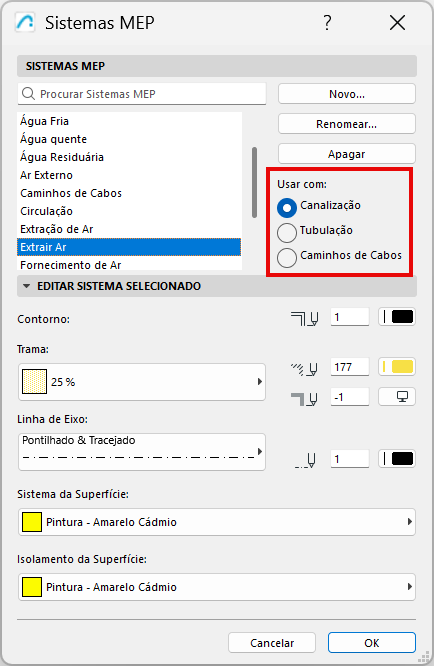

Usar com (tipo de traçado)
Cada Sistema MEP pode ser usado por um tipo de traçado: Dutos, Tubulações ou Bandejas de Cabo.
Para cada Sistema MEP, escolha uma dessas categorias.
Editar atributos do Sistema MEP
Use os controles para definir tramas, linhas e superfícies para o Sistema MEP atual.
