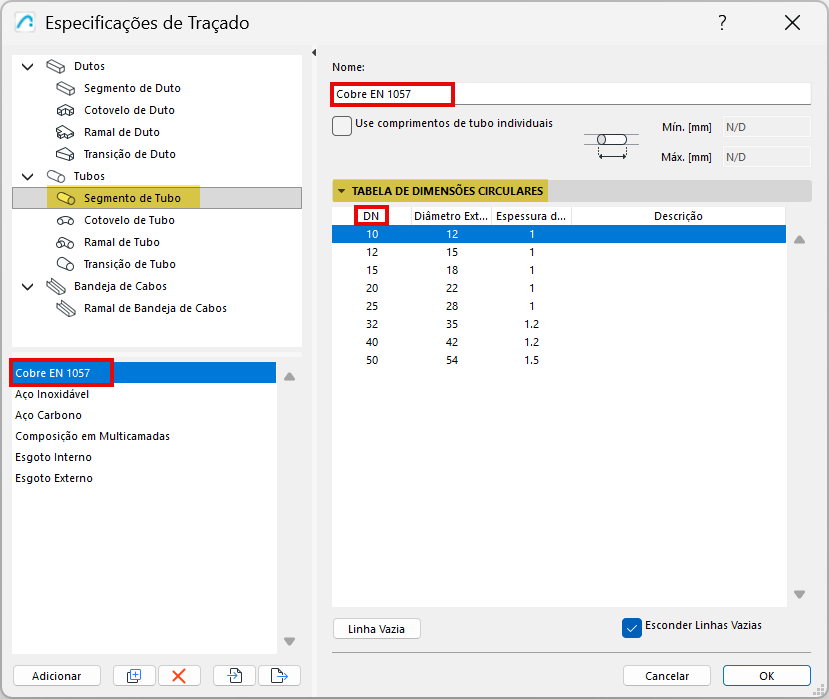

Definir Tabelas de Dimensões para segmento, cotovelo, ramal e transição

Nas Especificações de Traçado, selecione um tipo de elemento MEP. Aqui você pode criar ou editar suas tabelas de dimensões predefinidas.

•Os itens listados (por exemplo, itens DN) vêm do Conjunto de Referências. (consulte Crie um conjuntos de referências para Dutos e Tubos)

•Defina os valores de dimensão desejados para cada um, conforme necessário.

•O tipo de elemento MEP pode ter múltiplas tabelas de dimensões predefinidas - clique em Adicionar ou Duplicar para criar tabelas adicionais.

•Algumas linhas podem permanecer vazias se você não usar esse item. Marque "Esconder linhas vazias" para exibir apenas os itens usados.

•Duplicar e edite qualquer tabela de dimensões para criar novas e editar seus valores. Consulte também Linha vazia: Excluir valor DN para duto ou segmento de tubo)


Usar comprimentos individuais

Consulte Use comprimentos individuais para tubos e dutos.

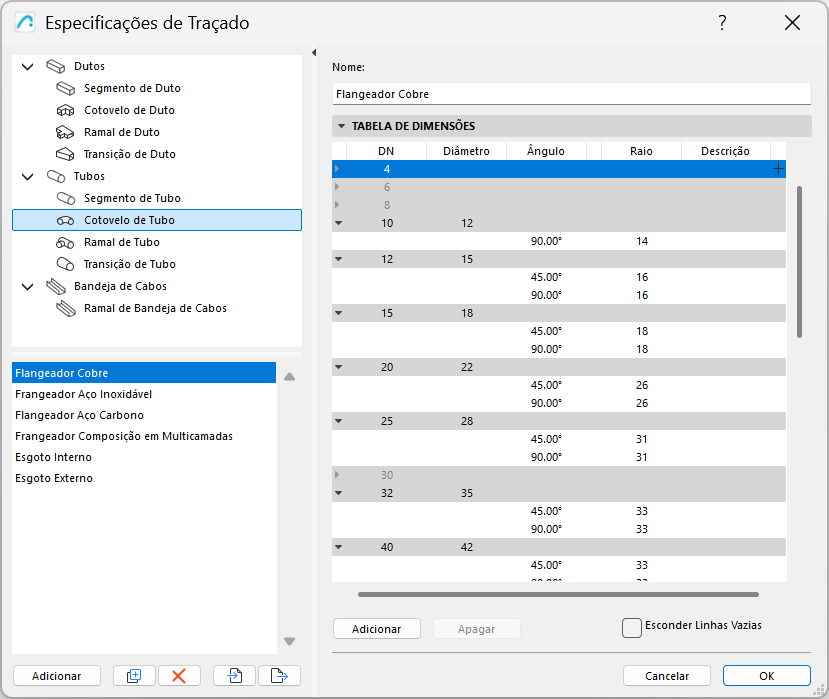

Definir Ãngulos das Curvas

Configure quaisquer parâmetros de ângulo padrão para cotovelos e ramais de tubos ou dutos.

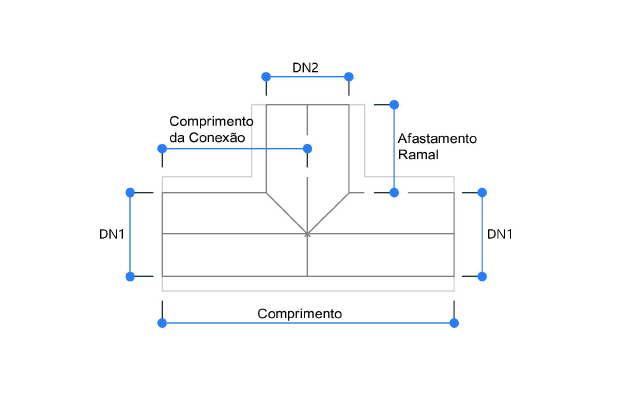

Definir Dimensões de Ramais

As dimensões dos ramais incluem várias peças:
