O Otimizador Hidrônico redimensiona todos os tubos de aquecimento com base nos diâmetros mínimo e máximo, bem como, na velocidade mínima e máxima.
•Selecione os traçados a serem redimensionadas e, em seguida, abra o Otimizador Hidrônico (barra de ferramentas MEP ou Janelas > Paletas)
•Defina intervalos de valores para as dimensões e a velocidade do tubo e, em seguida, clique em Redimensionar
Use esta caixa de diálogo depois de definir os sistemas hidrônicos e verificar os cálculos no Navegador do Sistema.

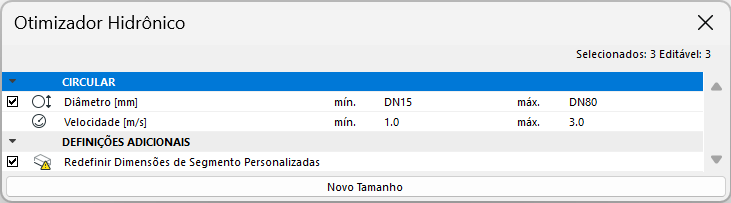

1.Abra o Otimizador Hidrônico na barra de ferramentas MEP ou em Janela > Paletas
2.Selecione um ou mais traçados de duto para redimensionar. A caixa de diálogo informa o número de elementos selecionados e editáveis.
Nota: Um traçado pode não ser editável se seu vegetal ou elemento estiver protegido.
3.Marque os tipos de dimensão que você deseja redimensionar.
–Verifique se deseja incluir também algum segmento personalizado na operação de redimensionamento.
–Desmarque as dimensões que deseja deixar como estão.
4.Defina o intervalo de valores para o diâmetro do tubo.
5.Defina o intervalo de valores para velocidade com base em seus requisitos específicos para valores mínimos e máximos.
Nota: Para definir um valor fixo em vez de um intervalo, insira valores idênticos para min. e max.
6.Clique em Novo Tamanho.
–Verifique o feedback dos resultados: se ele disser que nada foi redimensionado, então seus traçados já se enquadram nos limites definidos no Otimizador Hidrônico.
–Se o botão Novo Tamanho estiver cinza, significa você não tem traçados selecionadas ou editáveis
