Representação simbólica dos elementos MEP

Disponível com Archicad Collaborate

Escolha Projetado ou Simbólico para exibir os elementos MEP na Planta, de modo a atender aos seus padrões de documentação:

1.Vá para Documentação > Visualização do Modelo > Opções de Visualização do Modelo

2.No painel Opções MEP: escolha Projetado ou Simbólico

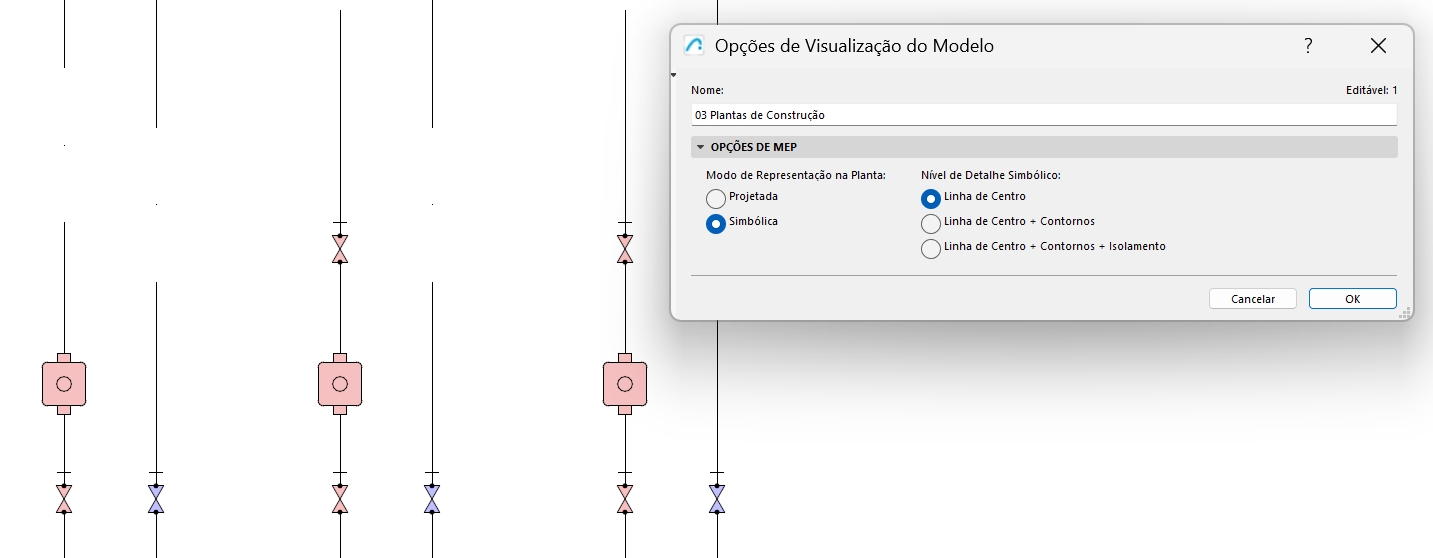

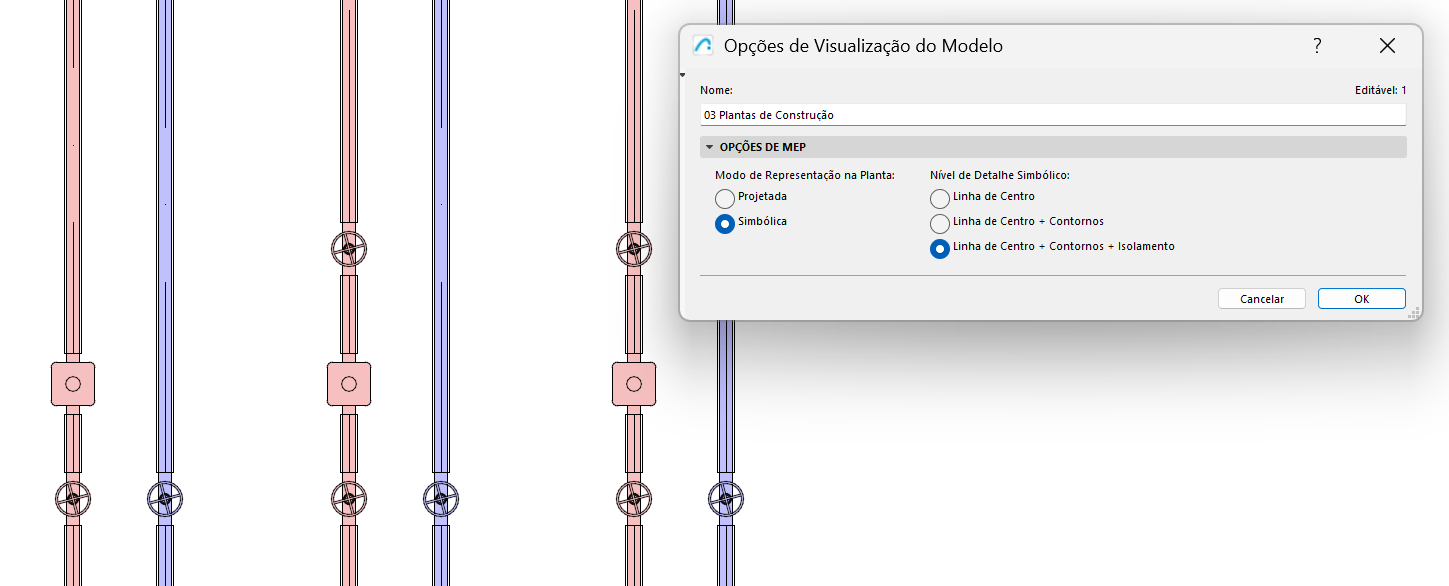

3.Para Simbólico, escolha o nível de detalhe de sua preferência.

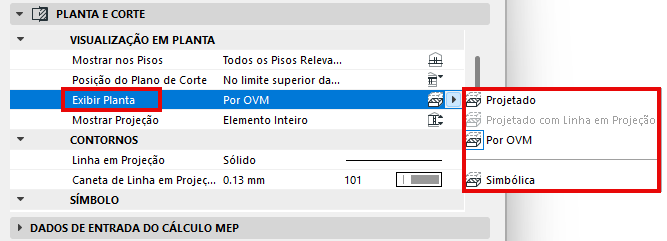

Para que as Opções de Visualização de Modelo tenham efeito em qualquer traçado, certifique-se de que a opção de exibição em Planta (em Definições de Traçado) permaneça definida como "Por OVM".

Você também pode substituir essa definições, escolhendo Projetado ou Simbólico para qualquer traçado individual.

Consulte Também Criar símbolo MEP personalizado.
