O Formato de Desenho da Web, um formato gráfico vetorial 2D criado pela Autodesk.
O arquivo DWF conterá todos os elementos de desenho com algumas excepções e limitações:
•imagens: devido a limitações do formato, apenas imagens direitas podem ser escritas para um arquivo DWF,
•câmaras não serão incluídas.
O Archicad abre todos os formatos de arquivos DWG, a começar pelo AutoCAD 2000.
Em Arquivo > Abrir, selecione o formato de arquivo DXF ou DWG. Use o botão Definições para abrir a caixa de diálogo Definições de Tradução DXF-DWG.
Para mais detalhes, consulte Abrir Arquivos DWG/DXF.
Contudo, na maioria dos casos, você não necessita de ajustar essas definições de tradução, porque a definição por padrão lhe dará o resultado desejado quando abrir um arquivo DXF/DWG.
Nota: Se você estiver trabalhando no AutoCAD e abrir um DWG originalmente criado no Archicad, poderá aparecer um Aviso. No entanto, você pode prosseguir e trabalhar no DWG salvo no AutoCAD - não haverá problemas de estabilidade.
Arquivo MicroStation (.dgn) - Versão 7 ou 8
Faça um dos seguintes procedimentos:
•Use Arquivo > Conteúdo Externo > Colocar Desenho Externo e selecione um Arquivo MicroStation (.dgn) (versão 7 ou 8)
•Use Arquivo > Abrir e selecione um Arquivo MicroStation (.dgn) (versão 7 ou 8)
•Arraste e solte um arquivo .dgn para importar para o projeto atual.

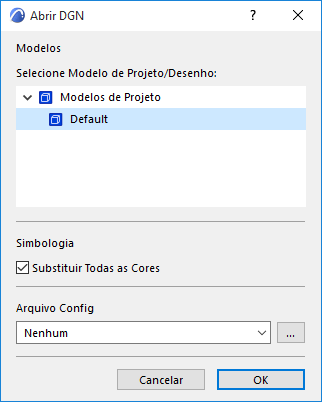

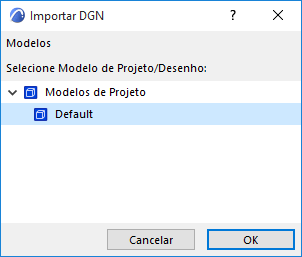

Defina opções na caixa de diálogo Abrir DGN ou Importar DGN, conforme aplicável:
Modelo de Desenho/Projeto
Use o pop-up para selecionar um dos modelos no modelo DGN (se este contiver vários modelos).
Simbologia
Substituir Todas as Cores: O Conjunto de Canetas do projeto é substituído pela tabela de cores DGN.
Nota: Se você marcar esta caixa e usar um arquivo de configuração, suas definições substituirão o Conjunto de Canetas.
Arquivo Config
Opcional. Um arquivo de configuração padrão (txt) está disponível na pasta Originais do Archicad. Use ou personalize um arquivo de configuração para garantir conversões padrão da empresa.

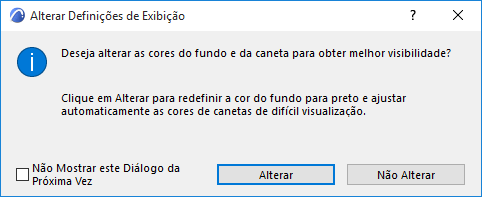

Se você usou Arquivo > Abrir para abrir o arquivo DGN: será exibida uma caixa de diálogo com a opção de alterar a cor do fundo para preto.
Consulte, também, Salvar como Arquivo MicroStation (.dgn) - Versão 7.
