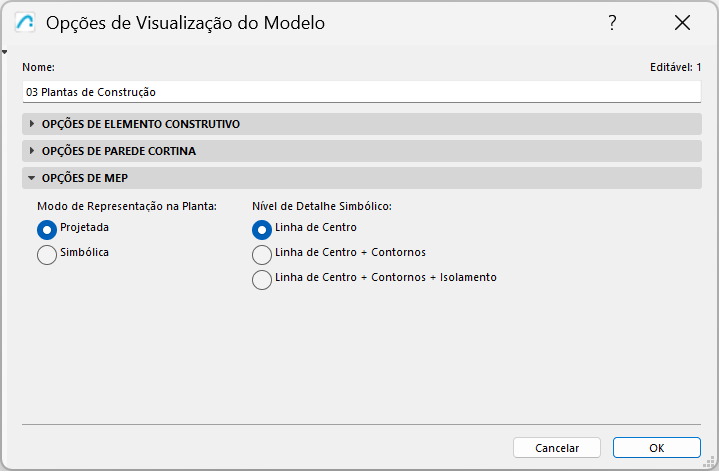

Para acessar este painel, vá a Documentação > Visualização do Modelo > Opções de Visualização do Modelo.
Essas opções MEP controlam a aparência dos elementos MEP na Planta. Para que essas definições tenham efeito, a opção de exibição da planta de cada elemento (em Definições do Elemento) deve ser configurada como "Por MVO". (Consulte Exibição do elemento do Traçado: Planta e Corte, Visualização do Modelo).
Os elementos de distribuição MEP podem ser representados com as seguintes Opções de Visualização de Modelo:
•Linha de Centro
•Linha de Centro + Contornos
•Linha de Centro + Contornos + Isolamento
Um elemento de distribuição que passa por um Plano de Corte de Planta é mostrado com um símbolo de corte.
Terminal, Acessório e Equipamento usam símbolosintegrados, mas você também pode criar símbolos MEP personalizados.
