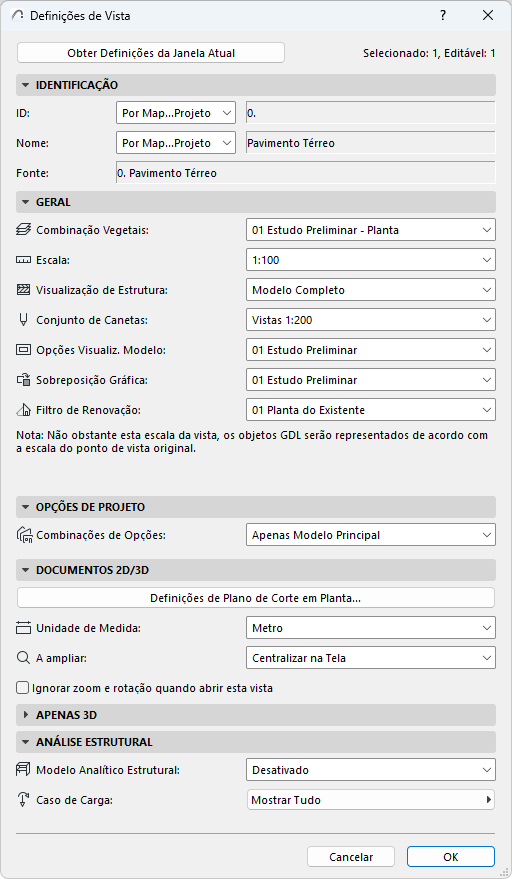

Caixa de Diálogo Definições de Vista
Use os controles da caixa de diálogo Definições de Vista para ajustar as definições da vista atualmente selecionada.
Abra Definições de Vista a partir de qualquer um dos seguintes meios:
•Da aba menu de contexto da vista aberta
•Do menu de contexto do item da vista no Navegador (ou Paleta do Navegador/Organizador)
•Do botão “Definições” na parte inferior do Navegador do Mapa de Vistas
Obter Definições da Janela Atual: clique nesta opção para substituir as definições desta caixa de diálogo pelas correspondentes à vista atualmente ativa.
Nota: Para reconfigurar apenas as definições de câmera e visibilidade: use a opção "Obter Definições Atuais de Câmera e Visibilidade" no painel apenas 3D (consulte Definições de Vista no Painel Apenas 3D)
As Definições de Vista também abrem sempre que você usar os comandos Salvar Vista ou Salvar como Vista.
Para mais informações, consulte Mapa de Vistas do Navegador.
•ID: selecione um método para atribuir uma ID a esta vista: Nenhum, Pessoal, (indique a ID desejada no campo de texto), ou Por Mapa de Projeto.
“Por Mapa de Projeto” significa que a vista irá receber a ID do seu ponto de vista correspondente no Mapa de Projeto.
•Nome: selecione um método para atribuir um nome a esta vista: tanto Personalizar (introduza o nome desejada no campo de texto), ou Por Mapa de Projeto.
“Por Mapa de Projeto” significa que a vista irá receber o Nome do seu ponto de vista correspondente no Mapa de Projeto.
•Origem: este campo dá-lhe resposta sobre o ponto de vista da origem da vista, ou o percurso do arquivo do seu arquivo de origem.
•Combinação de Vegetais: selecione uma Combinação de Vegetais para aplicar a esta Vista.
Para mais informações, consulte Combinações de Vegetais.
•Escala: selecione uma Escala, para aplicar a esta Vista.
Para mais informações, consulte Escala.
•Visualização de Estrutura: selecione a definição Visualização da Estrutura Parcial para esta vista.
Para mais informações, consulte Visualização da Estrutura Parcial.
Se esta pop-up é cinzento: isto significa que o ponto de vista original está no módulo de Atualização Manual ou Desenho, assim você não pode editar a Visualização da Estrutura Parcial desta vista. Você pode alterar o ponto de vista para Atualização Auto ou criar uma vista nova, utilizando a definição Visualização da Estrutura Parcial, que necessitar.
•Conjunto Canetas: selecione um Conjunto Canetas para utilizar com esta Vista.
Para mais informações, consulte Conjuntos de Canetas.
•Opções de Visualização do Modelo: selecione uma Combinação de Opções de Visualização do Modelo para aplicar a esta Vista.
Para mais informações, consulte Opções de Visualização do Modelo.
•Sobreposição Gráfica: Escolha a Combinação de Sobreposição Gráfica para ser aplicada a esta vista.
Para mais informações, consulte Combinação de Sobreposição Gráfica.
Se esta pop-up é cinzento: isto significa que o ponto de vista original está no módulo de Atualização Manual ou Desenho, assim você não pode editar a Sobreposição Gráfica desta vista. Você pode alterar o ponto de vista para Atualização Auto ou criar uma vista nova, utilizando a definição Sobreposição Gráfica, que necessitar.
•Filtro de Renovação: escolha um Filtro de Renovação para aplicar a esta vista.
Para mais informações, consulte Renovação.
Se esta pop-up é cinzento: isto significa que o ponto de vista original está no módulo de Atualização Manual ou Desenho, assim você não pode editar o Filtro de Renovação desta vista. Você pode alterar o ponto de vista para Atualização Auto ou criar uma vista nova, utilizando o Filtro de Renovação, que necessitar.
Painel Definições de Vista das Opções de Projeto
Escolha uma Combinação de Opções de Projeto para essa vista.
Consulte Trabalhando com Combinações de Opções de Projeto
Tipo de Projeções Painel de Documentos 2D/3D
Definições de Plano de Corte em Planta
Clique neste botão para acessar à caixa de diálogo com o mesmo nome. As alterações às definições só serão aplicadas a esta vista, e não a todo o projeto.
Para mais informações, consulte Plano de Corte em Planta (Definição Global).
Dimensões
Selecione neste menu pop-up as normas de cotagem. As normas selecionadas só serão aplicadas a esta vista, e não a todo o projeto.
Para mais informações, consulte Preferências de Cotas.
Ampliando
Escolha um zoom para gravar com esta vista:
Nota: um valor Zoom gravado da vista inclui o Pan e a Vista Orientada (rotação), se existir.
• Zoom Atual: Esta vista salvará o zoom atual como parte das suas definições.
Nota: Zoom atual: depois de se gravar uma vista em “Zoom atual,” essa definição passará a ser chamada de Área ampliada nesta lista pop-up.
•Centralizar na tela: Sempre que abrir esta vista ou sempre que se atualizarem ou publicarem desenhos desta vista, eles serão visualizados para incluir o conteúdo total da janela do projeto, sujeito ao Estado de vegetal
•qualquer Zoom com denominação personalizada que tenha gravado anteriormente.
Consulte Salvar Zooms.
Para mais informações, consulte Zoom.
Ignorar o zoom ao abrir essa vista
Se esta caixa estiver marcada, sempre que você abrir esta vista, ela será exibida usando o valor de zoom da última janela aberta (não o zoom salvo desta vista). O nível de zoom gravado nesta vista ainda será aplicado quando colocar esta vista como Desenho ou a publicar.
Nota: O valor de um Zoom salvo da vista inclui a Vista Orientada (rotação), se houver.

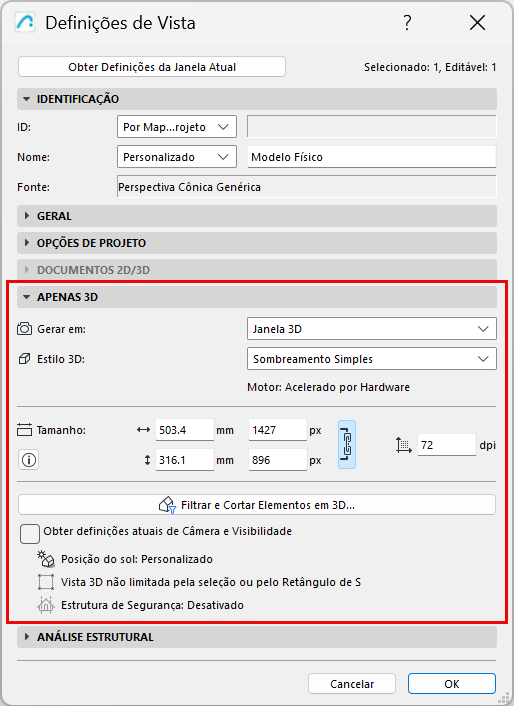

Definições de Vista no Painel Apenas 3D
Use esse painel para definir os dados relacionados à vista 3D: tipo e tamanho da imagem, definições da câmera e definições de visibilidade.
Gerar em: Gerar na janela 3D ou na janela FotoRenderização.
•Para janela 3D: escolha um Estilo 3D (consulte Estilos 3D). O mecanismo usado pelo estilo 3D selecionado também é mostrado aqui.
•Para FotoRenderização: escolha uma cena de renderização (consulte Selecionar e Gerenciar Cenas). O mecanismo atual de FotoRenderização também é mostrado aqui.
Tamanho: Visualize ou edite o tamanho de uma Vista renderizada. Você pode bloquear a proporção para editar tamanhos sem afetar as proporções.
Comentários:
–As unidades de tamanho de impressão usam as unidades de Leiaute selecionadas em: Unidades de Trabalho
–O tamanho máximo de pixel é de 32.000 em qualquer direção
Resolução: Ajuste a resolução da vista em DPI conforme necessário.
Filtro e Corte & Elementos em 3D...
Consulte Caixa de Diálogo Filtrar e Cortar Elementos em 3D

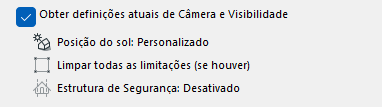

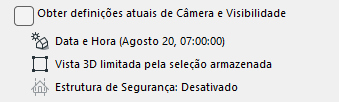

Obter definições atuais de Câmera e Visibilidade
Esta seção fornece feedback sobre a posição do sol salva e as definições de visibilidade desta vista 3D:
•Quais são as posições da câmera e do sol na vista? (consulte Tipo de Projeções)
•A vista3D é filtrada ou limitada por uma marca de seleção?
•O Enquadramento da Renderização é aplicado? (consulte Moldura de Salvamento da Renderização)
Se necessário, marque a caixa "Obter Definições Atuais de Câmera e Visibilidade". Isso irá:
•Substituir a posição da câmera, a posição do sol e as definições de visibilidade salvas
•Substitua as configurações pelas definições da janela atual (mais à frente).
O tamanho da imagem não é afetado.
Definições de Vista do Painel de Análise Estrutural
•Modelo Analítico Estrutural: Habilite ou desabilite o Modelo Analítico Estrutural para esta vista.
•Caso de Carga: Escolha o Caso de Carga visível para esta vista.
Consulte Modelo Analítico Estrutural
