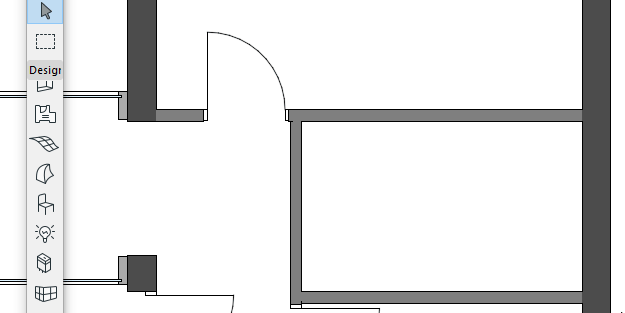

使用距离引导在平面图上准确地输入和移动元素，弹出引导显示与周围“上下文”元素之间的动态距离。您可以在元素放置过程中和之后都使用距离辅助。
启用距离辅助
默认情况下，距离辅助是启用的。
通过以下方式转动或关闭：
•视图> 距离导引
•选项>工作环境>跟踪器和坐标输入

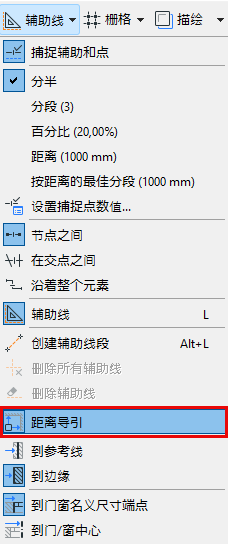

•工具栏切换
可以在选项>工作环境>追踪器和坐标输入中自定义距离导引的颜色。

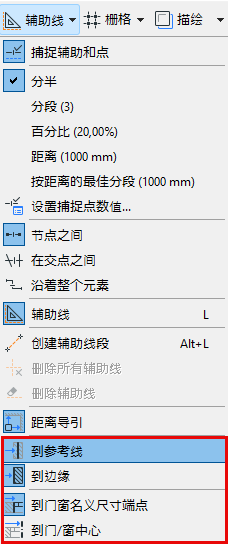

设置距离导引个性设置
从工具栏切换：
•设置距离辅助应从元素边缘测量，还是从其参考线测量
•设置要使用的门/窗参考点。参见门/窗参考点。
哪些元素会显示距离辅助？
当您选择或输入一个独立元素时，以下“上下文”元素显示距离辅助：
•网格（不包括标记部分）
•墙
•梁
•列
距离辅助-优先级
当多种元素类型（在当前缩放中可见）都可以用作上下文元素时，距离辅助“优先”显示以下元素：
1。网格线
2。墙
3。梁
4。柱
使用距离辅助编辑选择的元素
1。在平面图上选定以下类型的一个元素（不支持曲线元素）：
•墙
•梁
•列
•窗/门
•洞口
2。利用距离引导的反馈信息，使用追踪器编辑所选元素的位置。
参见使用追踪器输入元素。
墙和梁的距离辅助说明
当使用距离辅助纵向移动这些元素时，元素会被拉伸或收缩（而不是从一个地方移动到另一个地方）。连接的墙和梁不会因此而断裂。
使用距离辅助输入元素
1。激活以下元素工具之一：
•墙
•梁
•列
•窗/门
•洞口
2。使用追踪器定义光标位置。您必须使用键盘进入追踪器并编辑数值
3。距离辅助指示光标位置到周围“上下文”元素的垂直距离。（不支持弯曲元素。）
注意：您定义的光标位置是新元素参考线/轴的起始点。

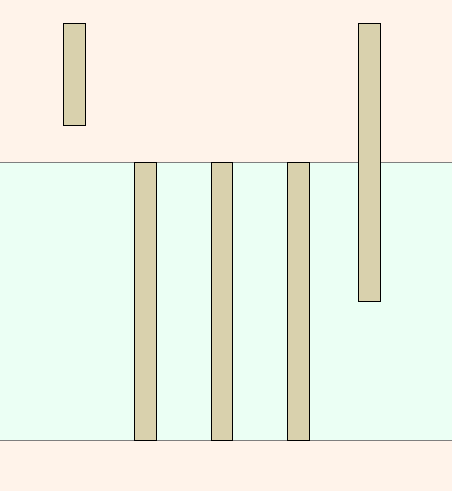

将距离导引重新链接到另一个参考边
对于平面图上选定的元素，可以手动将距离导引重新链接到另一条边缘。
1。将光标指向距离导引线末端的箭头
2。悬停以查看反馈信息
3。单击箭头以进行编辑
4。单击任何有效边缘（与选定的元素平行或垂直于距离导引的任何投影元素边缘）

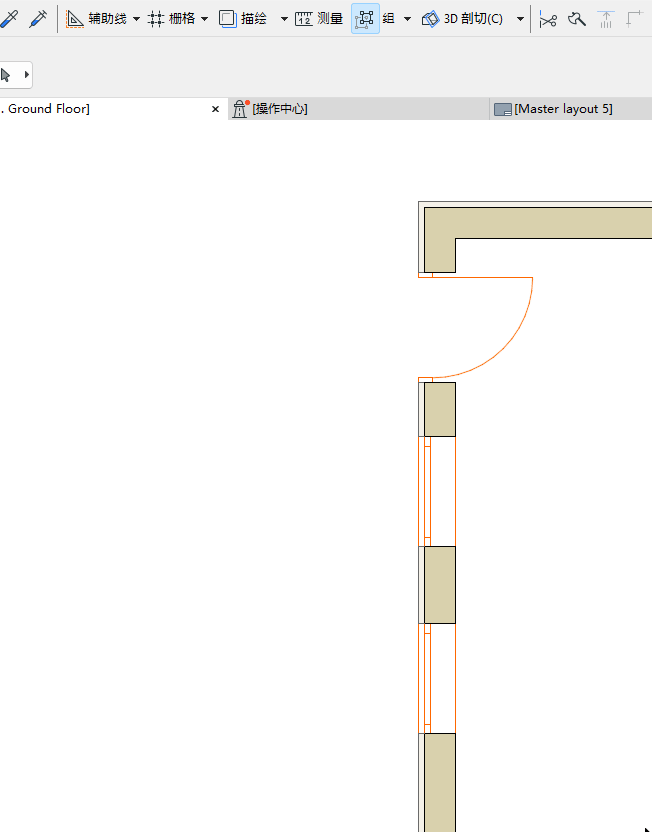

选择要使用的门窗参考点：
•到标称尺寸端点：从选定的元素名义尺寸端点到参考门/窗元素名义尺寸端点的测量值（如适用）
•到中心：从选定的中心点到参考的门/窗元素中心（如适用）进行测量
