基本和复合元素的组件面积

对于大多数元素，计算的面积是投射在穿过组件中心的虚拟平面上的面积。

下表提供了有关每种元素类型的面积计算的详细信息。

基本或复合元素	计算投影的组件面积时使用的是哪个平面？

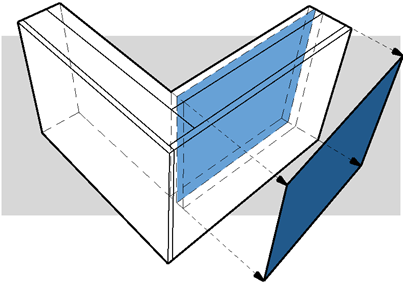

普通直墙	穿过组件中心的垂直平面。

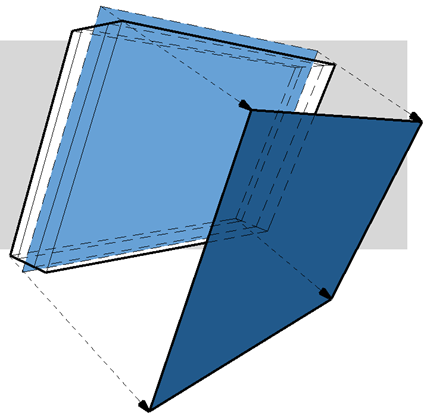

倾斜的墙	穿过组件中心的倾斜平面。

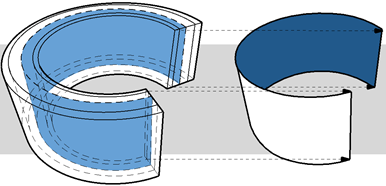

弯曲墙	穿过组件中心的垂直柱体平面。

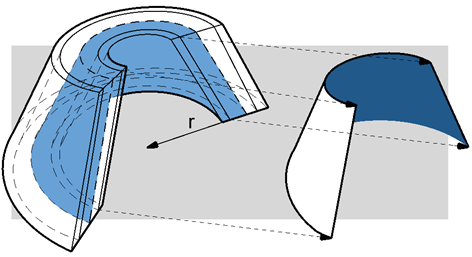

弯斜墙	穿过组件中心的椎体平面。

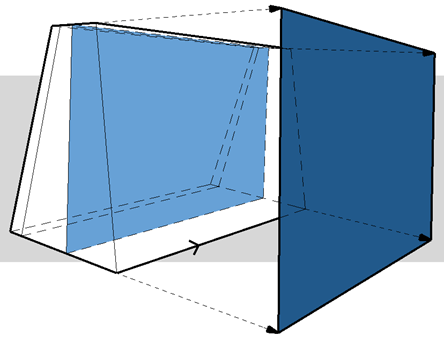

双向倾斜墙	离墙的参考线最近的厚度可变组件的平面。

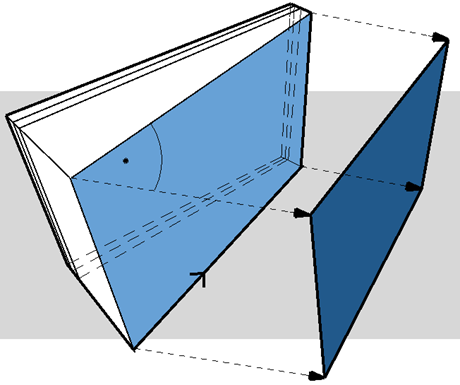

梯形墙	离墙的参考线最近的厚度可变组件的平面。

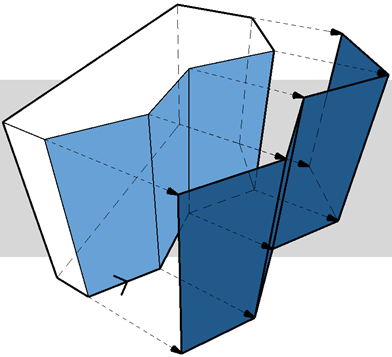

多边形墙	由参考边缘定义的垂直多边形的平面。

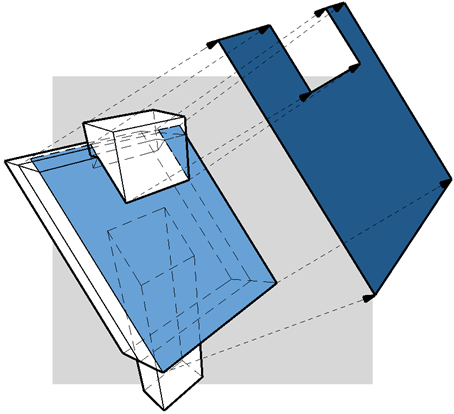

屋顶	屋顶平面。

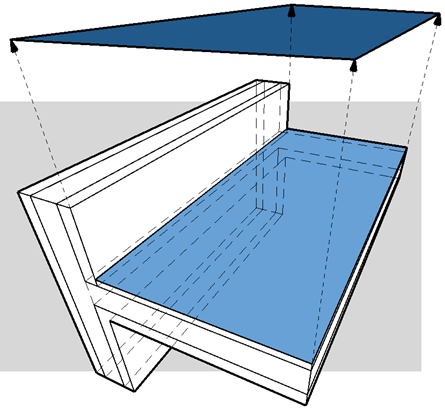

板	板的平面。

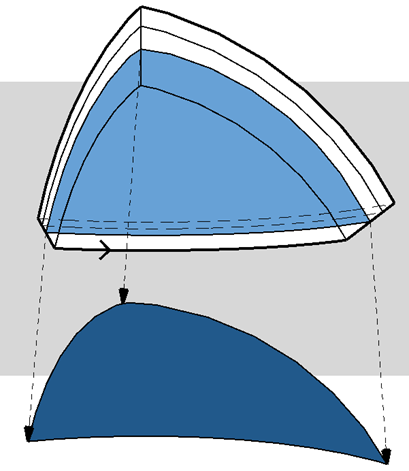

壳体	离壳体的参考平面最近的组件的平面。

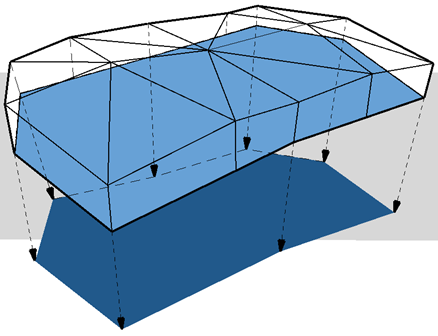

网面	网面参考面

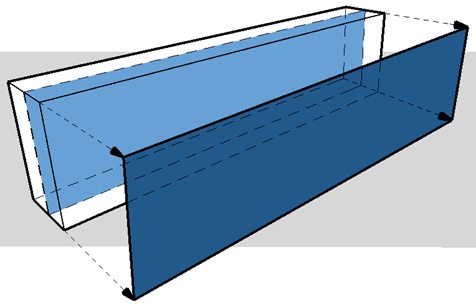

直梁	梁的垂直面
没有表面饰材的柱	不计算组件面积。

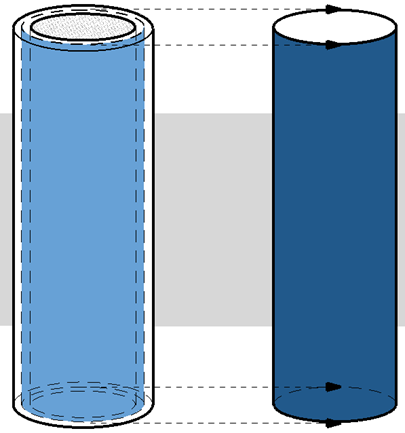

带有表面饰材的柱（圆形）	带有表面饰材的圆形柱。表面饰材组件的中心线的平面。

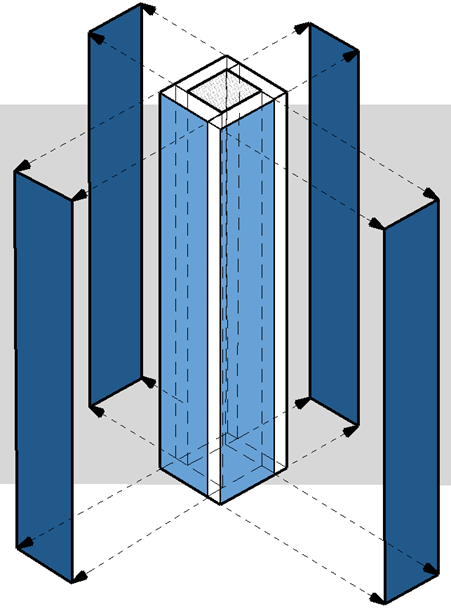

带有表面饰材的柱（矩形）	程序计算表面饰材就好像它被分为如图所示的四个部分，并且每个垂直平面都被使用。
变形体	不计算组件面积。
