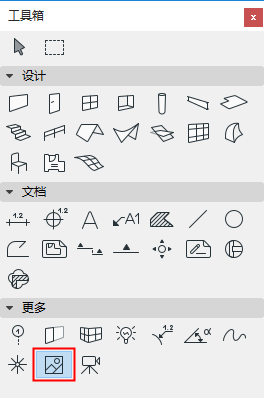

插图是导入图像，然后嵌入到目文件。 它们可在任何2D窗口（平面图、剖面图/立面图/室内立面图窗口、详图、工作图、布图）中插入。插图由专门的插图工具放置和操作。
更多信息，参见插图工具设置。
使用对齐视图功能，已放置的插图可作为背景图像用于Archicad模型。
参见对齐视图。
注意：与插图相反，图形被指定ID号和（可选）标题。图框可手动调节。不像插图，图形表现可更新的链接文件。
更多信息，参见模型视图中的图形。
显示插图可以带控制柄或不带控制柄，或按简单的占字符显示。这个设置是全局性的，也就是说，它影响所有被放置的插图。使用视图>屏幕视图选项下的插图柄开关，执行此操作。
注意：不管使用什么输入方法，插图类型元素的图像都是被嵌入到项目中的，并且它们会使文件变得相当大。只在需要的时候才使用尺寸和分辨率，以防止项目超载。
在插图设置中做了选择后，只需用光标点击来放置插图。如果对结果不满意（比如图像过小或者过大），那么在再次放置插图之前，请重新打开插图设置对话框，调整尺寸、分辨率或其它设置。
用Shift键限制对角线，并保持图像的比例，也可以拉伸已放置的插图。但如果需要，可以独立地拉伸插图的X和Y尺寸。
在放置插图之前，它的叠影轮廓将跟随显示其比例尺寸的光标移动。叠影轮廓的定位点对元素节点和边敏感。要使该选项不活动，转到选项>工作环境>屏幕选项>显示对象、柱、插图和图形的叠影边界框。
您还可以通过粘贴来自另一个窗口（例如照片渲染模型图片）或另一个图像处理软件的位图，直接将图形放置在中，而无需使用插图工具。 粘贴的元素将被作为一个插图来处理。
注意：用这种方法导入的图像总是按当前的缩放一个像素一个像素地粘贴。
