在模型视图中放置图形

执行下列其中一个操作：

拖放

从您的文件系统中拖动图形文件（一次一个）。

使用图形工具

1。激活图形工具。

2。点击视点

3。出现重新链接图形对话框。选择图形的源：无论是本地文件系统还是BIMcloud系统。

如有需要，请登陆BIMcloud。参见登陆 BIMcloud。

4。点击浏览，然后选择所需的图形文件。

注释：

–您可以使用图形工具一次放置一个文件或一个PDF页面。如要放置多个图形，请使用如下所述的文件>外部内容>放置外部图形。

用文件菜单命令

根据图形来源，使用下列其中一个操作：

•文件>外部内容>放置外部图形

•文件>外部内容>从BIMcloud中放置外部图纸

选择BIMcloud，然后选择您需要的项目。

如有需要，请登陆BIMcloud。参见登陆 BIMcloud。

注意：如要链接团队工作项目中的图形，源团队工作项目必须与主项目版本号相同。

放置PDF中的选定页面

如果PDF是用拖放或文件菜单命令放置的，这就可以使用。

如果导入的图形是一个多页的PDF：

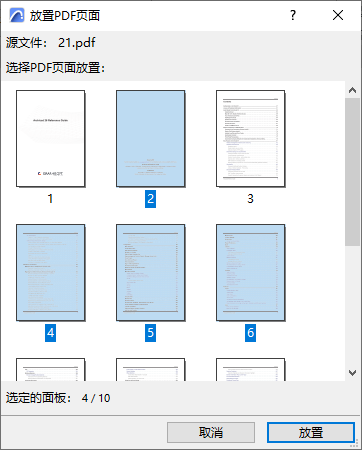

1。此时出现一个选择器对话框。选择一个、多个或所有页面。

2。点击放置。

替换 PDF 页

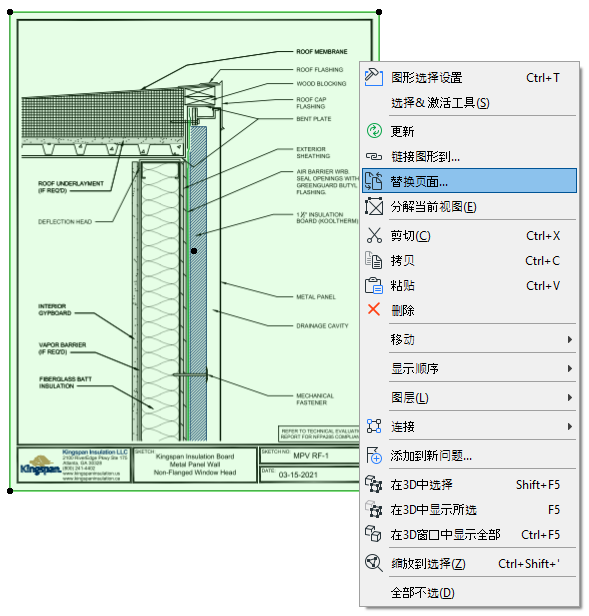

放置PDF后，使用“替换页面”右键菜单命令（来自选定的图形或图形管理器）重新链接到同一PDF文档中的另一个页面。
