以图形方式编辑布设

Archicad Collaborate 可用

对于任何选定的布设元素:点击一个边、节点或参考线来访问弹出式小面板。

注意:在二维视图中打开 MEP 参考线 ,菜单路径:视图 > 屏幕显示选项

插入新节点

移动节点

清除未被使用的节点

提升布设(平面图)

提升布设 (3D)

继续布设

偏移段

拆分 MEP 布设路径

调整布设元素彼此的关系

用两个弯头代替

插入新节点

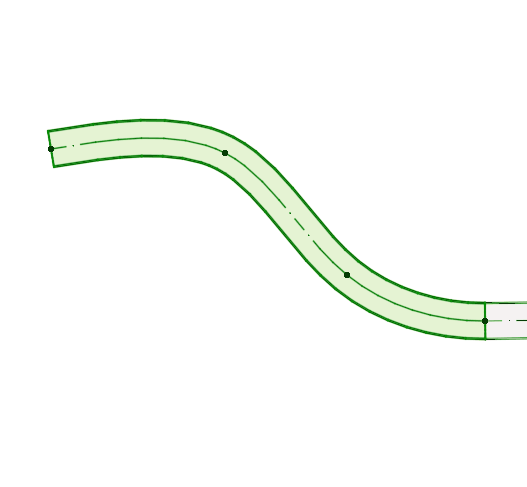

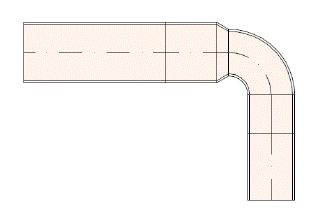

InsertNode.gif    FlexNewNode.gif

在参考线中:

1。选择插入新节点

2。拖动以创建一个新的节点,并改变布设形状。

移动节点

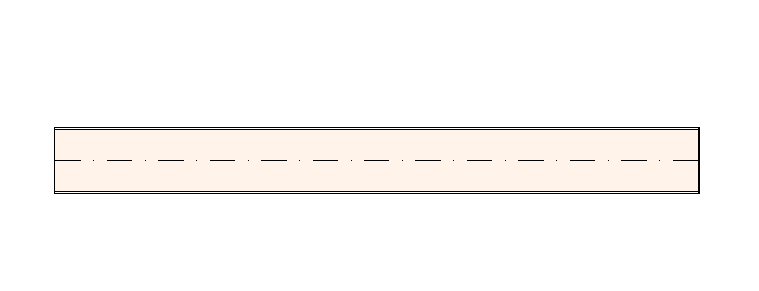

MEPMoveNode.gif   FlexMoveNode.gif

拖移连接节点,或者在追踪器中输入值。管段长度将发生变化。

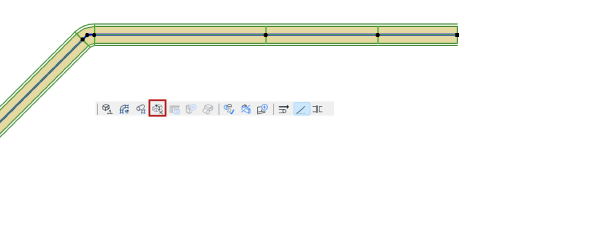

清除未被使用的节点

1。选择一个或多个MEP布设。

2。从 MEP 工具栏、设计菜单或上下文菜单: 点击清除未被使用的 MEP 节点


此命令会删除所选布设中所有未使用的节点——即位于两个几何形状相同的分段之间、且未用于连接其他元素的节点。

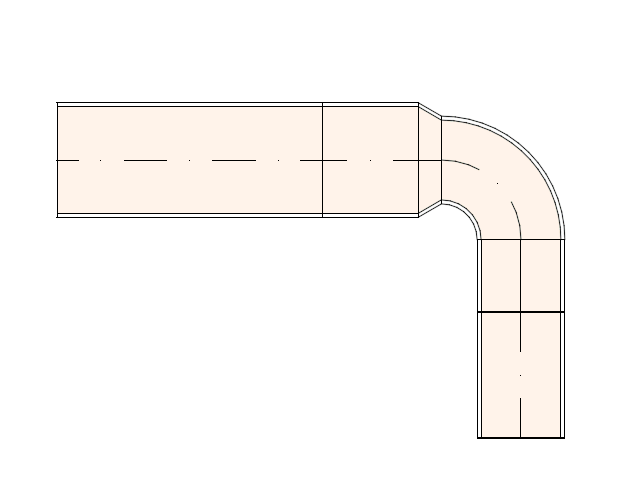

提升布设(平面图)


输入布设的提升值。

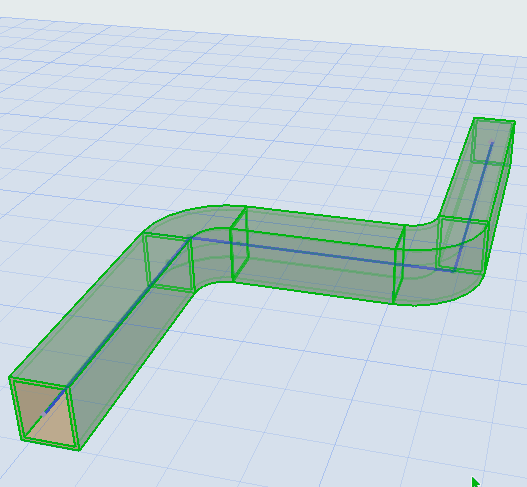

提升布设 (3D)


使用拖动命令来改变Z轴上的布设标高。

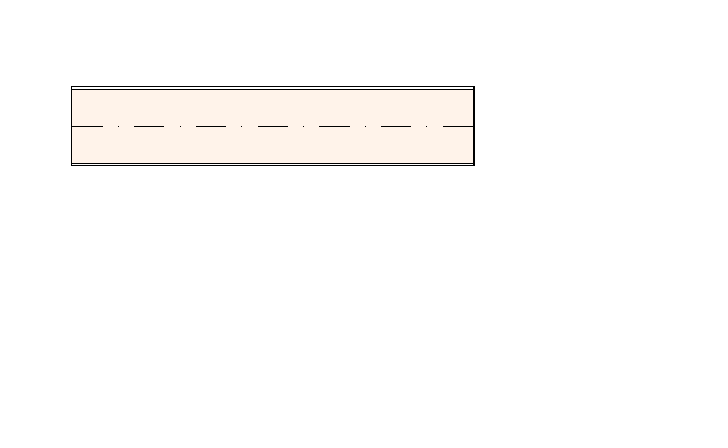

继续布设


该选项位于未连接的直线段的末端。

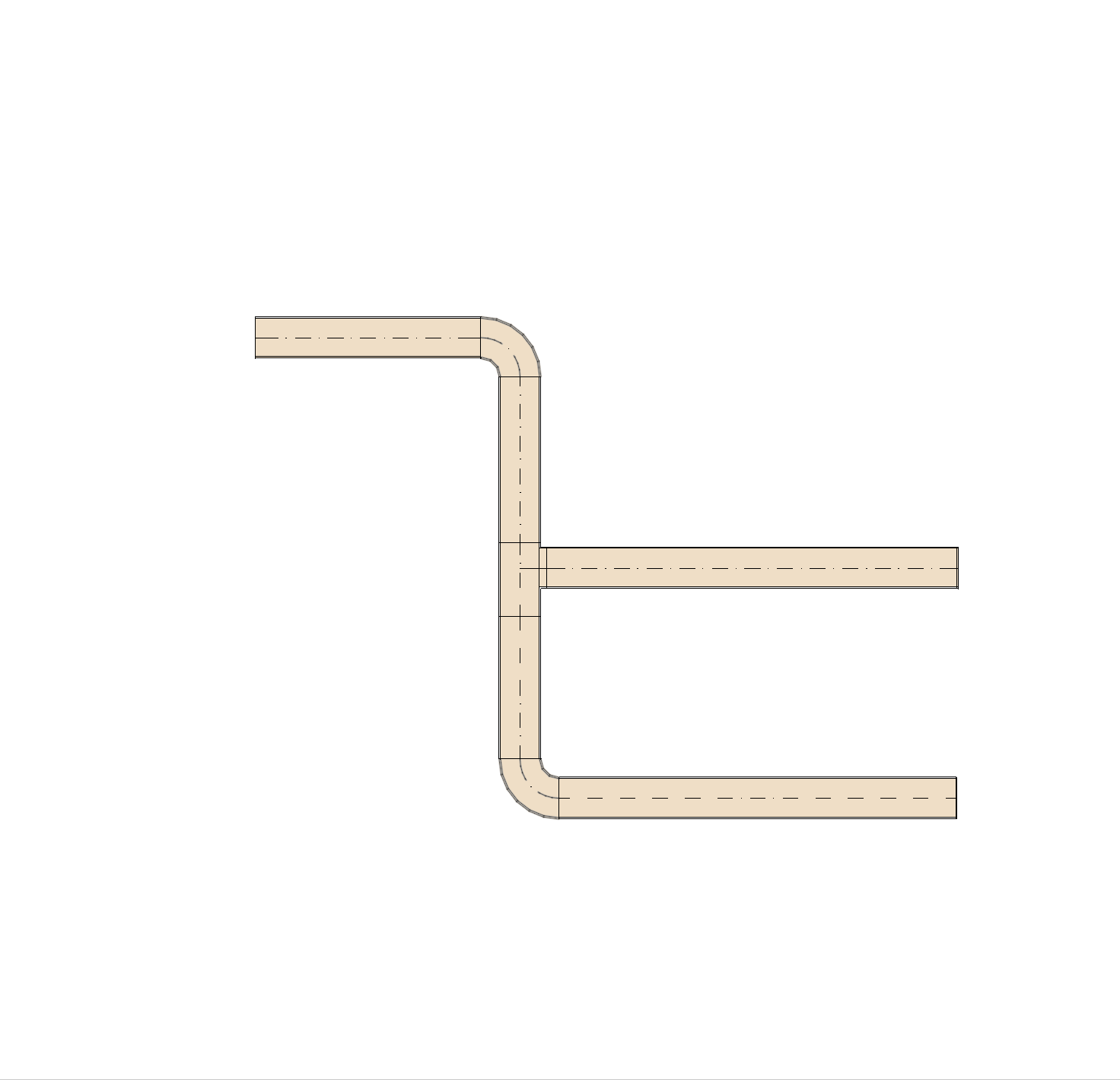

偏移段


1。选择元素。

2。点击参考线。

3。从弹出小面板上选择 "偏移段 "来移动它。

注意:偏移同样适用于分支段(除非是在有坡度的布设中,或分支上连接了多个布设)。

参见使用弹出式小面板编辑分段直径

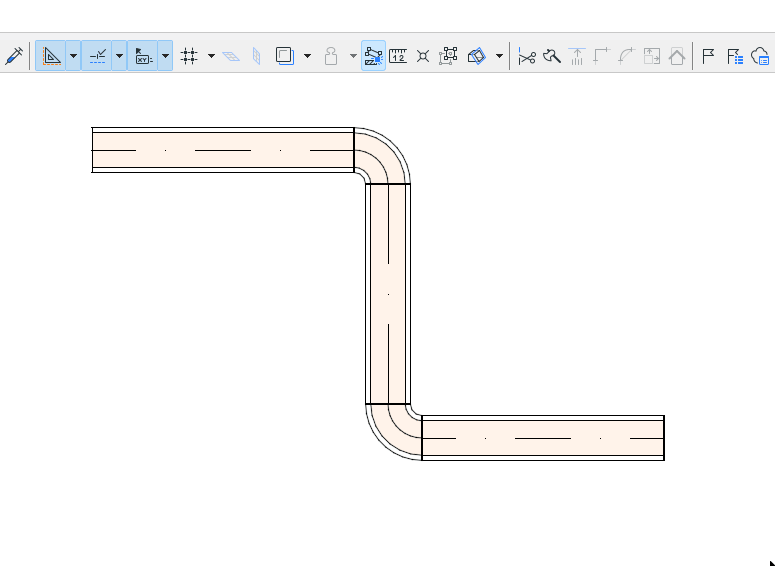

拆分 MEP 布设路径


1。选择要分割的布设路径。

2。选择编辑 > 重塑 > 分割 命令,或在工具栏中选择斧头图标。

3。画一条临时分割线。

注意:在3D窗口中,一个红色分割平面作为反馈显示。

4。使用眼球光标单击分割线/圆弧的任一侧。

5。点击那一侧的元素将保持选定状态,而在另外一侧的元素被取消选定。

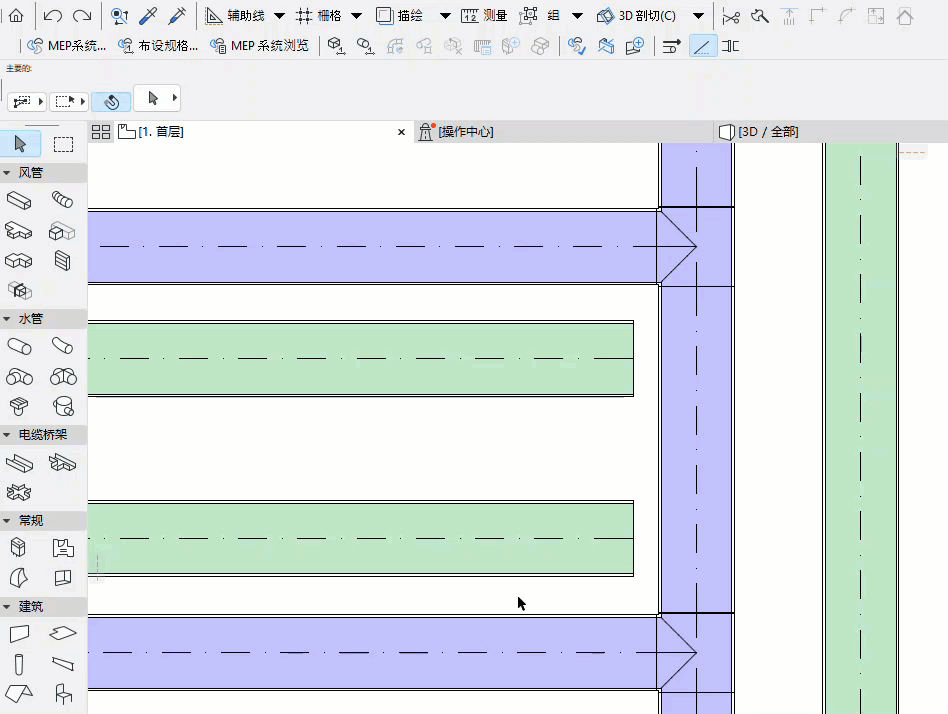

调整布设元素彼此的关系

您可以使用编辑> 重塑> 调整命令,将 MEP 布设元素相互延长或修剪。

或者使用调整命令生成三通连接: 如果一个或多个布设元素被调整为同类型的另一元素,并且可以形成有效连接,则连接会自动生成。


调整元素

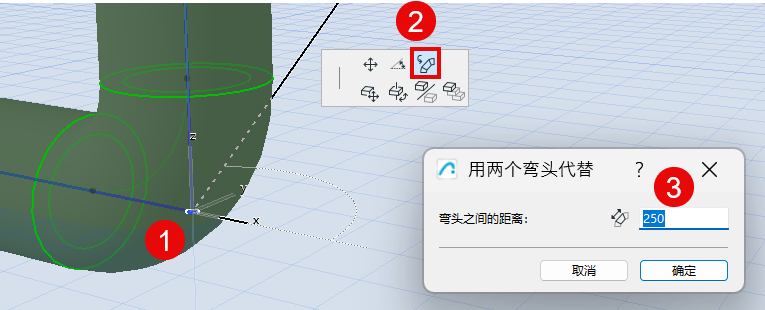

用两个弯头代替

将一个弯头转换为两个独立弯头:


1。选中弯头

2。点击其中心节点以访问弹出式小面板,并选择命令: 用两个弯头代替

3。在对话框中输入所需的距离,然后点击确定

观看视频
