Vytvoření/úprava symbolové výplně
Výplň můžete vytvořit z náčrtu nakresleného ve 2D okně podle následujícího postupu:
1.Nakreslete vzor pomocí čar, oblouků, aktivních bodů a/nebo výplní.
2.Vyberte všechny komponenty vzoru a vyberte Úpravy > Kopírovat.
3.Otevřete Volby > Atributy prvku > Výplně.
4.Klikněte na tlačítko Nová.

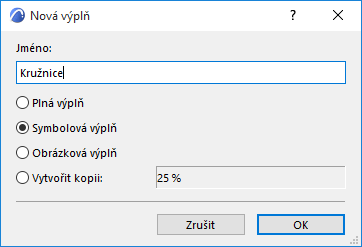

5.Zadejte jméno nové výplně.
6.Vyberte volbu Symbolová výplň a klikněte na tlačítko OK.

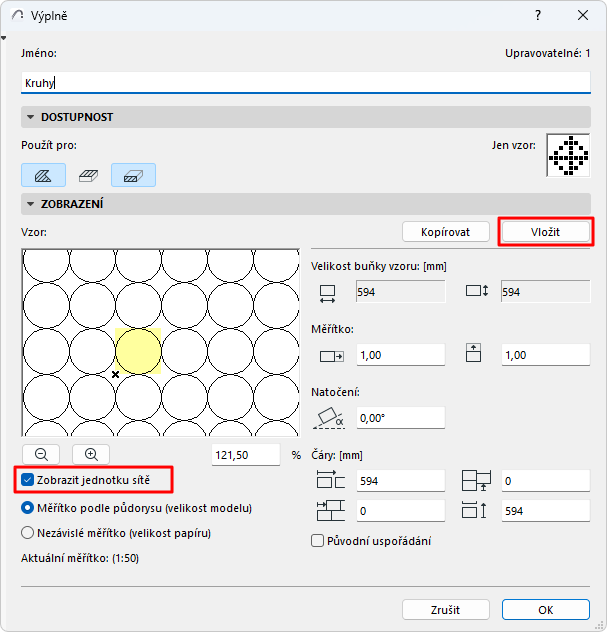

7.Na panelu Vzhled klikněte na tlačítko Vložit. Zkopírovaný vzor se zobrazí v okně Vzor.
Poznámka:
–Vložený výběr může obsahovat pouze čáry, oblouky, aktivní body a/nebo výplně.
–Pokud vložený výběr obsahuje výplně: všechny výplně ve vložené symbolové výplni se zobrazí stejným perem, i když původní výplně používají různá pera.
8.Zaškrtnutím pole Zobrazit jednotku sítě zvýrazníte v okně náhledu jednotku vzoru.

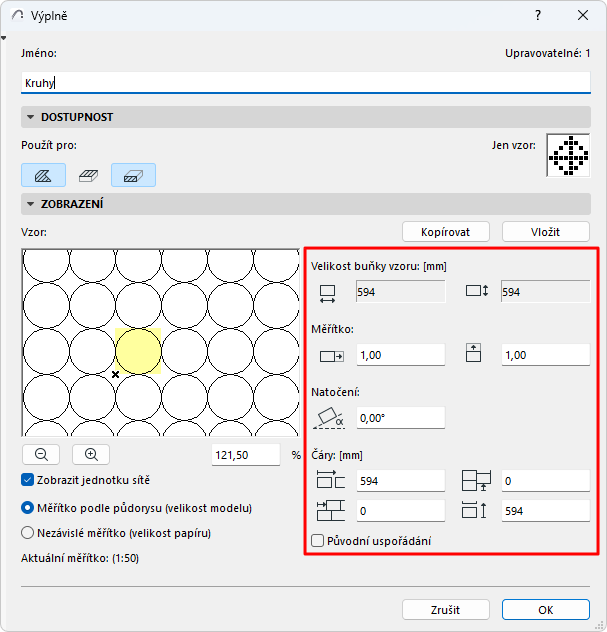

9.Pro nastavení velikosti a natočení vzoru výplně použijte příkazy v záložce Upravit symbolovou výplň.
Velikost buňky vzoru:
Jedná se o absolutní rozměr jednotky symbolu v půdorysu.
Použijte tato čtyři pole pro nastavení vektoru řady ze kterých se skládá symbolová výplň.
Změna měřítka
Zadejte faktor měřítka, který natáhne symbol do obou směrů, jak vodorovně tak svisle. (Implicitně je tento faktor 1.0, to znamená, že symbol není natažen)
Pole s procenty a tlačítka zvětšení pod náhledovým oknem ukazují obrázek jen v náhledovém okně. Srovnají náhledová zobrazení symbolů v zadaných procentech s jejich vzhledem v půdoryse.
Otočení
Zadejte úhel ve stupních, pokud chcete šikmý vzor výplně.
Čáry
Chcete-li změnit rozložení vzoru, zadejte hodnoty vodorovných a svislých vzdáleností mezi jednotlivými vektory vzoru.
Můžete také zadat posunutí a vytvořit tak ve vzoru mezery.
Zaškrtnutím políčka Původní uspořádání se vrátíte k uloženým hodnotám.
Chcete-li určit vztah mezi výplněmi a měřítkem projektu, použijte dvě volby.
Viz také Měřítko výplně.

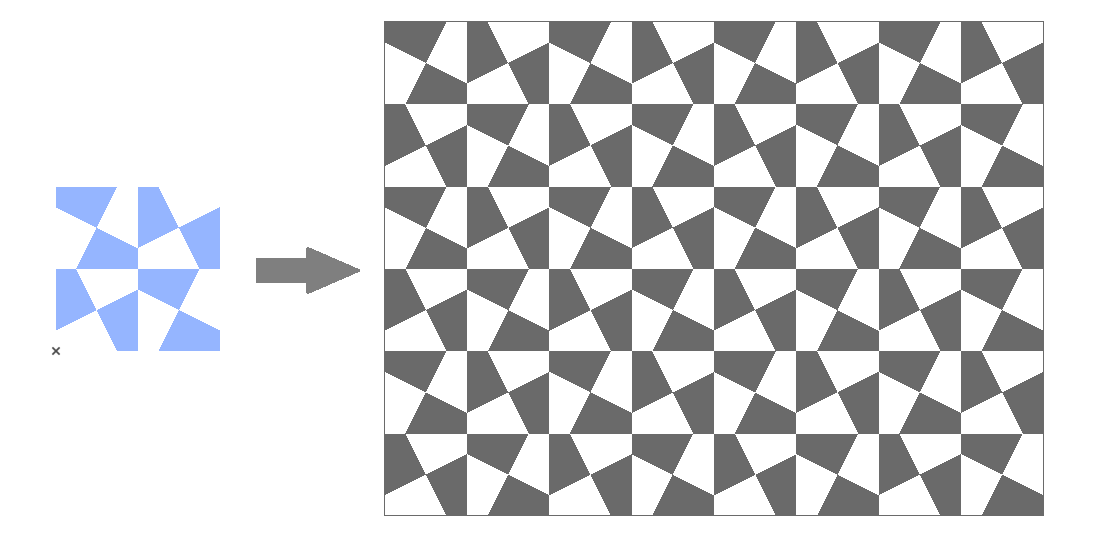

Symbolová výplň (vpravo) založená na ručně kreslených výplních (vlevo).
Symbolová výplň jako vrstva sendvičové konstrukce: Vyplnit vrstvu
